Revit : Personnages 2D avec masque.

Récupérer des personnages ou tous autres éléments sur Internet ou par l’intermédiaire de bibliothèques est chose aisée. Pour que ces éléments soient affichés de façon correctes, je vous propose un petit travail dans les familles de Revit.

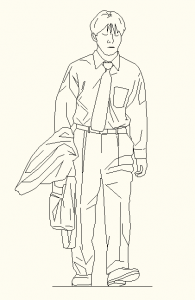

Nous allons travailler avec ce personnage. C’est, à la base, un fichier .DWG et c’est un élément 2D qui permettra d’enrichir une façade dans Revit.

Dans Revit, nous allons créer une famille sur les base de la catégorie « Personnages métriques.rft ».

Placez-vous sur une élévation. La vue « Avant » par exemple. Depuis l'onglet "Insérer", importez le fichier .DWG via la commande "Importer CAO".

Attention aux différentes options. Il est impératif de cocher "Vue active uniquement". Le but est de voir ce personnage uniquement en vue d'élévation.
Les autres options sont également importantes.

Le fait d’importer le personnage 2D dans cette famille n’est pas suffisant car vous allez vous retrouver confronté à 2 problèmes.

Le premier problème est que ce personnage ne sera pas visible en plan alors que la pose de celui-ci se fera en plan. Il faut trouver la possibilité de visualiser son emplacement.

Le second problème est que ce personnage est complètement transparent donc on verra à travers celui-ci. C’est à ce niveau que l’on créé un masque.

Réglons le premier problème :
Nous allons revenir sur la vue du plan de Ref. Nous allons dessiner en Ligne symbolique la position du personnage. Vous pouvez dessiner la ou les formes que vous voulez.

En ce qui me concerne, j’ai créé un cercle et une ligne.

Réglons le second problème :
Nous allons revenir sur la vue « avant » et nous allons créer un masque. Cliquez sur l’onglet « détail » et sur la commande « Zone de masquage ». Avec l’outil de sélection, placez la souris sur le contour du personnage et aidez vous de la Tabulation pour créer le contour.

Grâce à la touche « TAB », on peut réaliser le contour en 1clic.
Créez le masque et vérifiez que votre masque épouse parfaitement le contour du personnage.

Voici ce que l'on obtient sans masque et avec masque. La différence est flagrante.

Je vous propose, dans un prochain post, une vingtaine de personnages en téléchargement avec leur masque. Vous n’aurez plus qu’à les placer sur vos façades.

Bonne continuation,
