Moldflow : Prise en compte des effets de coin pour une étude Dual Domain
Qu’est ce que l’effet de coin ?

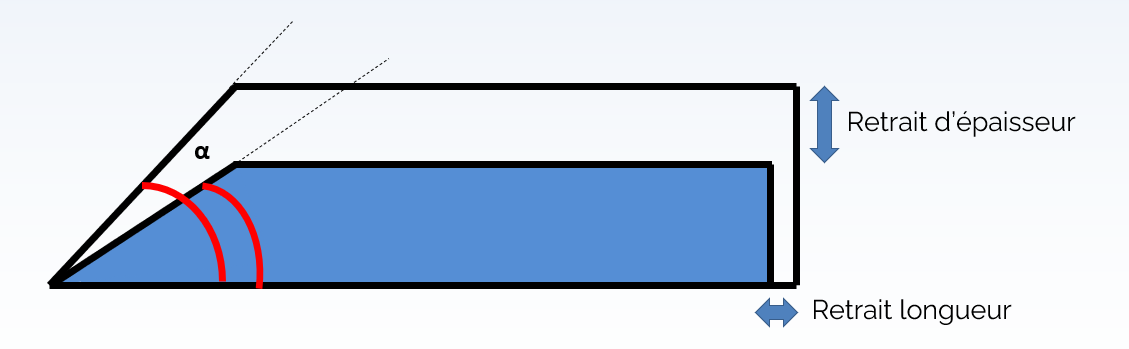

Retrait épaisseur (z) > Retrait longueur (x ou y, plan d’écoulement)
On vérifie immédiatement la fermeture de l’angle.
L’incompatibilité des retraits et de la géométrie va donc créer une contrainte en tension à l’intérieur du coin qui va alors avoir tendance à se refermer.
Cet effet est important dans le problème de déformations des coins.
La dissymétrie thermique joue également un rôle majeur.
Le retrait dans l’épaisseur n’est pas explicitement calculé dans les codes de simulation Dual Domain.
L’effet de coin est fondamentalement 3D !
C’est pourquoi il est nécessaire de forcer l’effet coin en dual domain via une option du solveur pour les pièces qui présentent un risque de ce type.
Dans le paramétrage process d’une étude de déformation dual domain, il sera nécessaire de cocher (prise en compte des effets de coin)
Comparatif avec et sans effets de coin :
Sans effets de coin :
Avec effets de coin :
