Métrés de volume de béton : Sol ou Poutre ?

A qui attribuer le volume de béton commun entre la Poutre et le sol ?

Sol ou Poutre ?

La question ne se pose pas si vous avez décidé de ne modéliser que la partie « Retombée de poutre » :

Ici, les dimensions de la poutre correspondent aux dimensions de la retombée de poutre, il n’y a pas de volume de béton commun.

Etudions à présent le cas courant d’une poutre, dont la partie haute (hors retombée) est coulée dans la dalle

Dans ce cas précis, telle que la poutre est modélisée, il y a un quantitatif erroné de béton, car le béton commun est à la fois comptabilisé dans le volume de la dalle, et dans le volume de la poutre

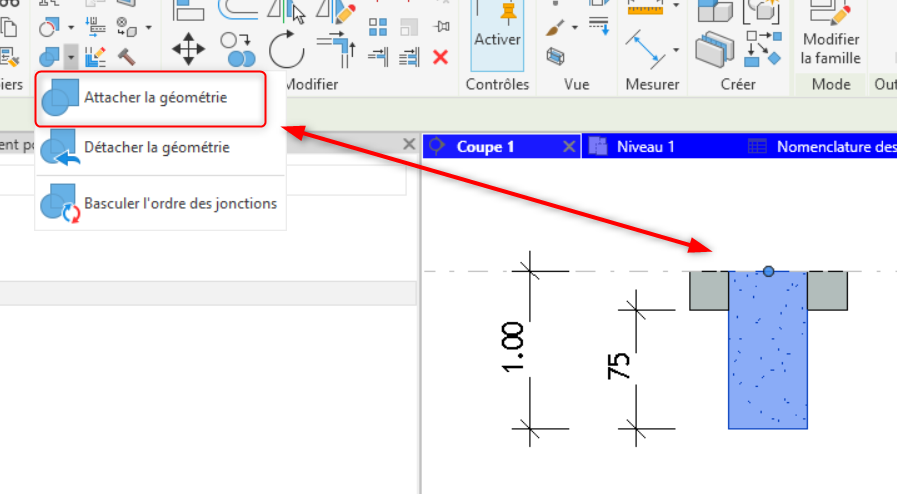

Revit nous offre deux possibilités pour définir à qui sera attribué le volume commun, grâce à la fonction « Attacher la géométrie » :

Dans ce cas précis, on a cliqué d’abord sur la dalle, puis sur la poutre

Ici : le volume de béton commun est attribué à la poutre

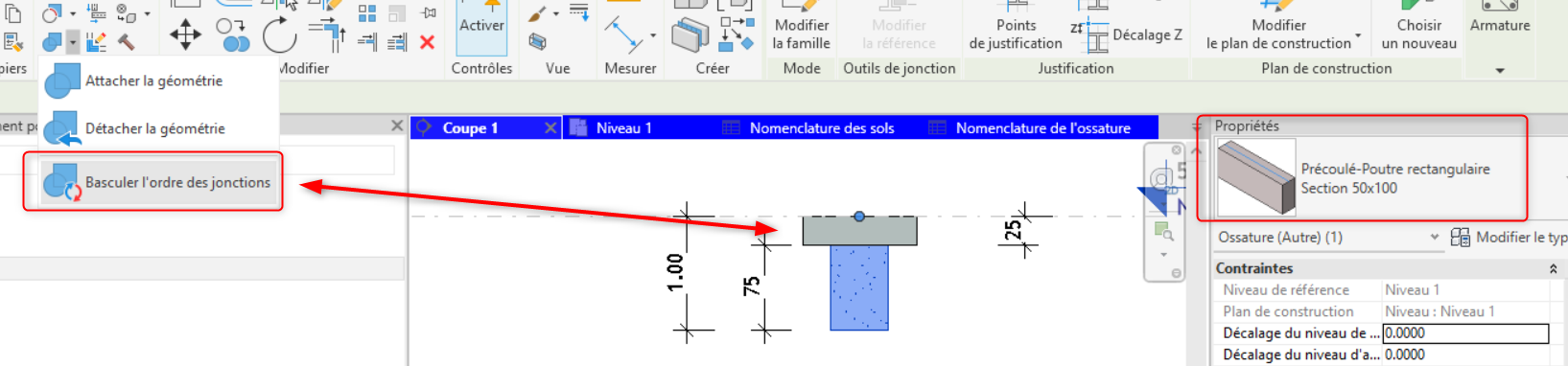

Ou comme ceci (soit en utilisant « Basculer » l’ordre des jonctions », soit en effectuant l’opération précédente, mais en cliquant sur la poutre avant de cliquer sur la dalle

Remarquez que la retombée fait bien 75cm, mais que la hauteur de la poutre est bien 100cm.

Ici , le volume de béton commun est attribué à la dalle.

Vous trouvez cela normal ?

Oui bien sûr : c’est le BIM ! 😉
