Moldflow : Comment utiliser le rendu photoréaliste sur ma pièce ?

Moldflow permet d’évaluer les retassures sur un modèle. Bien que ce résultat donne une bonne indication sur l’amplitude des retassures, il n’est pas toujours évident d’appréhender l’impact concret sur le design de la pièce. Avec Fusion 360 (outil compris dans l’abonnement Moldflow) il est possible d’exporter le résultat de retassure afin d’obtenir un rendu photoréaliste. Vous pouvez voir sur l’image ci-dessous les résultats des rendus entre un modèle avec de fortes retassures, et un modèle optimisé.

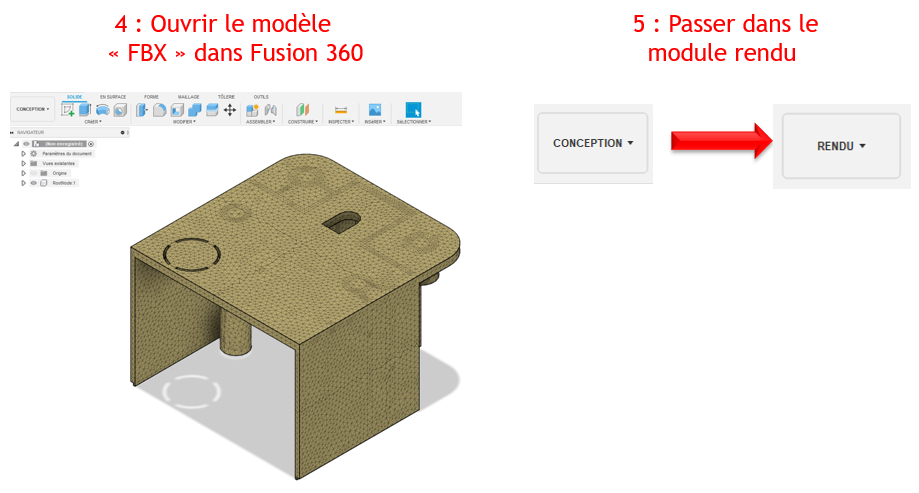

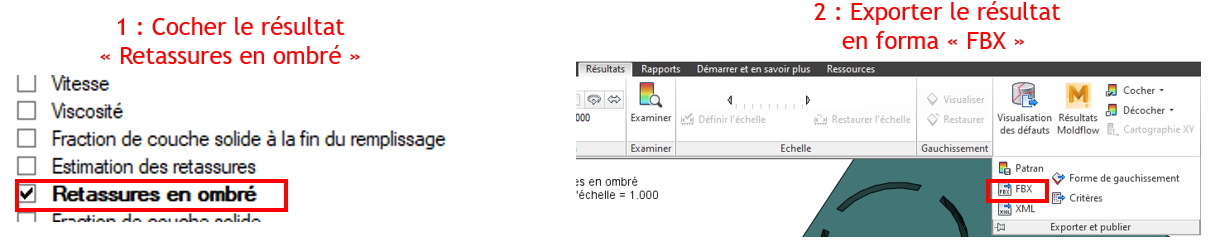

Pour permettre ce type de visualisation, voici la marche à suivre une fois que vous avez obtenu les résultats de simulation :

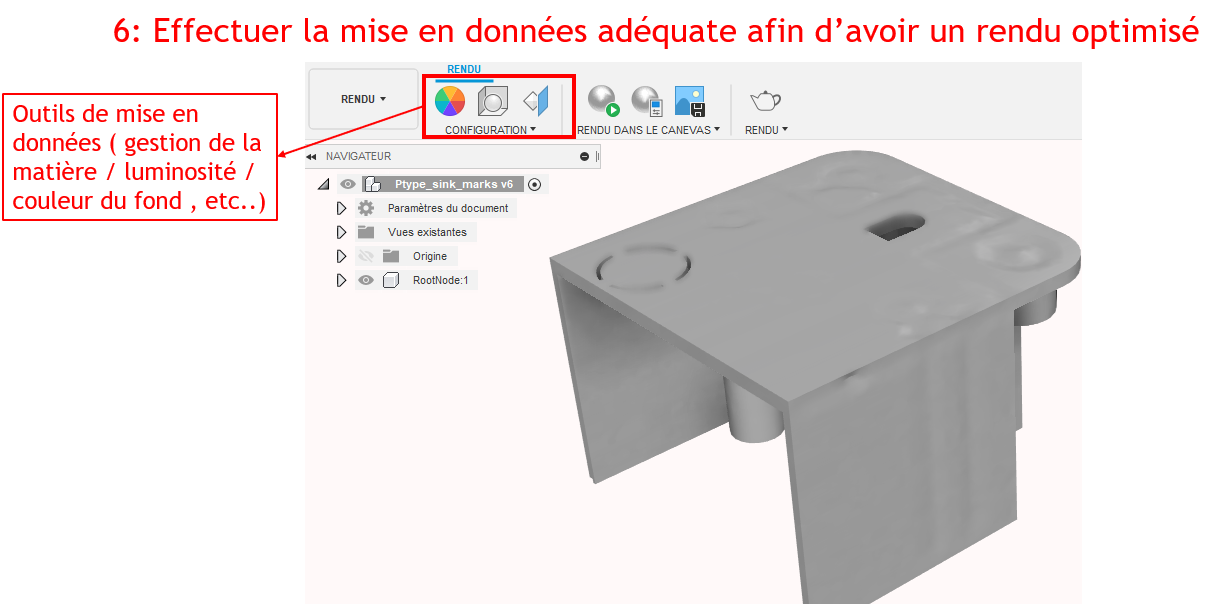

L’option :

« rendu dans le canevas » permet d’avoir un rendu rapide.

« rendu » donne un meilleur résultat.

Pour toutes précisions supplémentaires, n’hésitez pas à nous contacter !

Adresse support : support@aplicit.com
