Moldflow – Comment accéder aux résultats de contraintes résiduelles en 3D ?
Moldflow - Comment accéder aux résultats de contraintes résiduelles en 3D ?
Depuis la version 2017, il est possible d’avoir des résultats de contraintes post déformation.
Cependant, pour se faire, il faut plusieurs conditions :

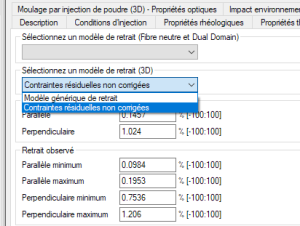

- Au niveau de la fiche matière, dans l’onglet retrait, bien choisir le modèle résidual stress

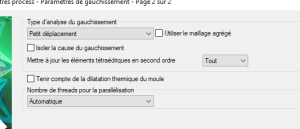

- Au niveau du solveur, dans la partie Warp, désactiver l’aggrégation.
Après cela, une fois le calcul fini, vous pourrez alors accéder, dans la section Warp, aux résultats de :
- Tenseur de contraintes,
- Contraintes de Von-Mises
- Contraintes maximales de cisaillement
Grâce à ces résultats, il est dorénavant possible d'anticiper les zones de casses durant les sollicitations thermiques ou chimiques.
