Add-In Spur Gear :

Une image contenant texte, capture d’écran, affichage, logiciel

Description générée automatiquement

Les engrenages sont des pièces mécaniques courantes dans le milieu industriel que ce soit dans l’usinage métallique ou en impression 3D plastique.

Savez-vous qu’il existe un Add-In dans Fusion permettant de créer rapidement ces engrenages à partir de plusieurs paramètres ?





Ouverture et exécution de l’Add In Spur Gear :

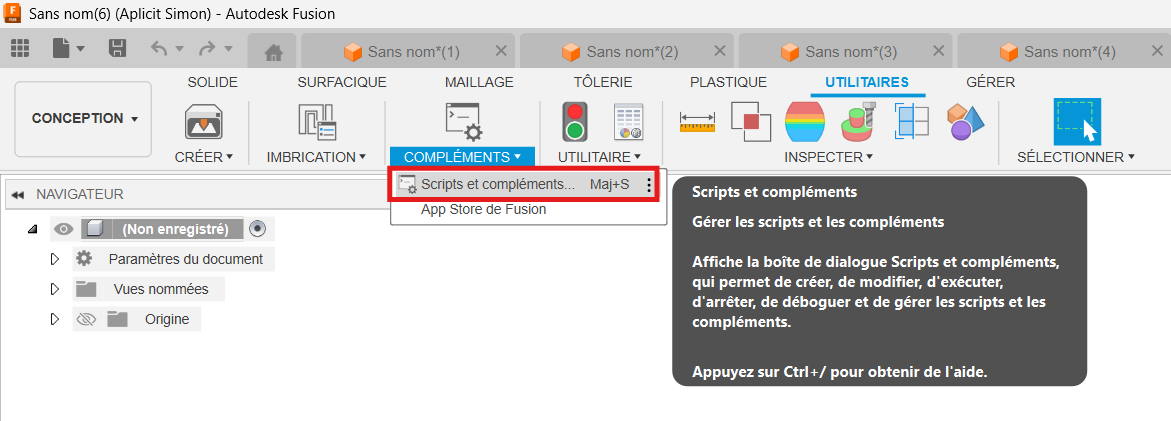

  • Dans l’espace de travail CONCEPTION, allez dans l’onglet « Utilitaire »



  • Puis dans le menu déroulant « Compléments », cliquez sur « Scripts et compléments » :

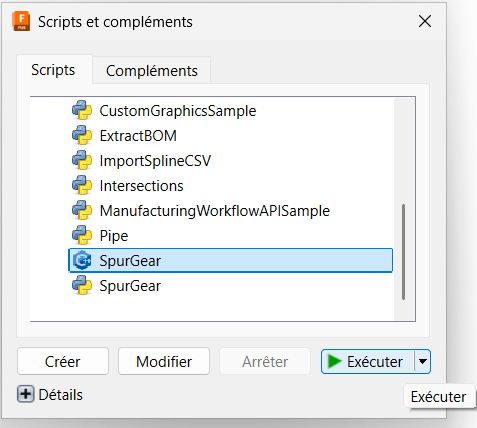

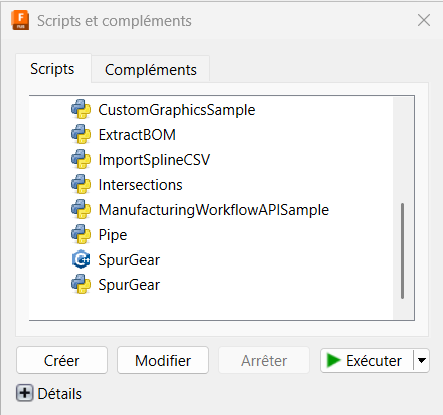

  • Dans la liste cliquez sur « Spur Gear » puis sur « Exécuter » afin de lancer l’Add In



Une image contenant texte, Appareils électroniques, capture d’écran, affichage

Description générée automatiquement



  • Dans la fenêtre suivante, remplissez ensuite les paramètres suivant les dimensions souhaitées (Nombre de dents, Ø du perçage inter, Epaisseur de l’engrenage, Angle des dents, valeurs des congés …), puis validez avec OK :



Une image contenant texte, capture d’écran, Police, diagramme

Description générée automatiquement

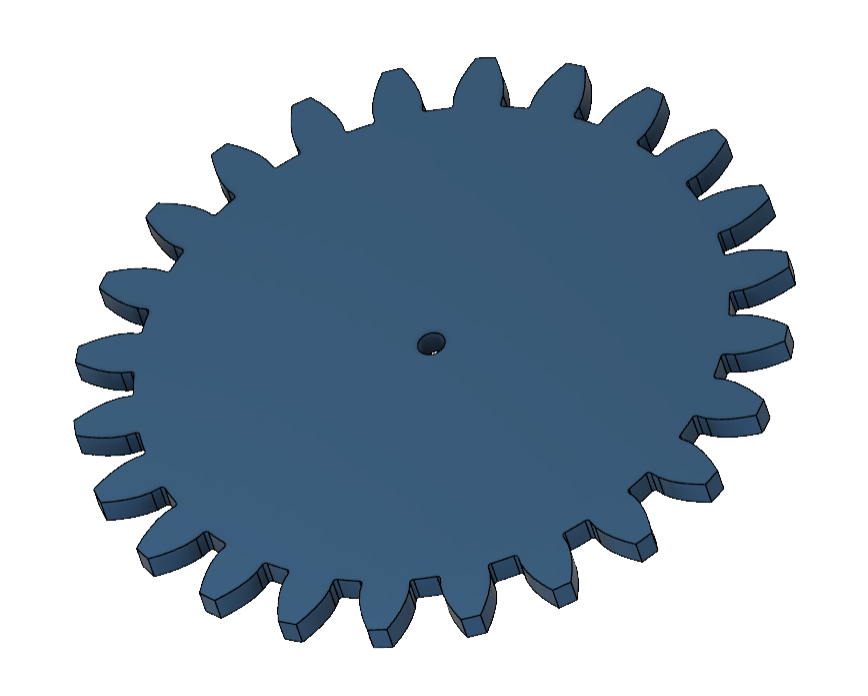

  • Automatiquement votre engrenage à été créé en 3D :



Une image contenant vitesse, objets en métal

Description générée automatiquement



  • Bien sûr, tous les paramètres dimensionnels restent modifiables si besoin via l’historique de conception :



Une image contenant vitesse, texte, objets en métal, capture d’écran

Description générée automatiquement



Pour toute question supplémentaire n’hésitez pas à contacter notre support : support@aplicit.com

Rendez-vous le mois prochain pour un nouveau sujet, sur le Blog APLICIT ! 😉
