AutoCAD : attacher un fichier PDF !
Comment insérer un fichier PDF dans votre dessin AutoCAD !
Solution : passer à la version 2011 d'AutoCAD ou LT.

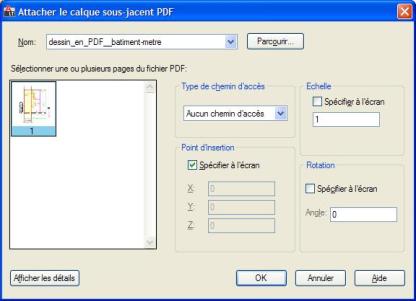

Utiliser la commande : attacher un fichier PDF .

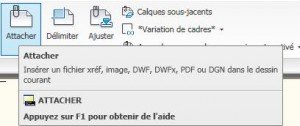

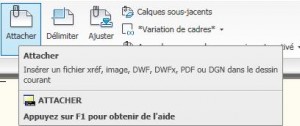

Depuis le ruban : Insérer : Attacher puis choisir PDF
Une fois le fichier PDF attaché au dessin, vous pouvez depuis le ruban ou le menu contextuel :

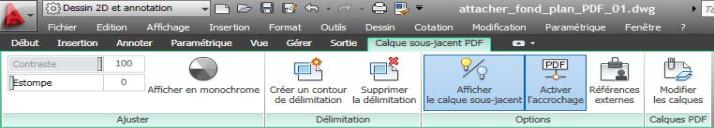

depuis le ruban :
depuis le menu contextuel :
- Dessiner sur le fond de plan PDF et s'accrocher aux traits du PDF en activant l'accrochage aux objets (sous réserve de la qualité du PDF ).
- Activer ou désactiver les calques du PDF (si le PDF contient des calques).
- Ajuster l'opacité et le contraste.
- Afficher en monochrome.

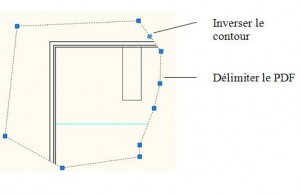

- Délimiter le PDF (voire la capture d'écran) pour afficher qu'une partie du PDF.
Cette fonction montre l'évolution d'AutoCAD !
Comment pour faire pour bien installer un autocad civil?
Bonjour.
Merci de nous lire, pour répondre à votre question (qui n’a rien à voir avec l’article ) merci de voir les articles suivants :
conseils avant installation :
https://www.aplicit.com/avant-dinstaller-autocad/
https://www.aplicit.com/avant-dinstaller-un-logiciel-autodesk/
https://www.aplicit.com/support-installation-logiciel-autodesk/
AutoCAD Civil 3d et country kit France (version 2020 2019 2018 2017 2016 2015 2014 :
https://knowledge.autodesk.com/support/autocad-civil-3d/downloads/caas/downloads/content/civil-3d-country-kits-for-france.html
remarques : Il est recommandé de sauvegarder tous les fichiers CUIX, MNR et MNL personnalisés avant d’appliquer ce kit.
Cordialement.
