AutoCAD 2022: les nouveautés !

Autodesk sort AutoCAD 2022! Vous trouverez ci-dessous un résumé des nouveautés :

l’écran d’accueil relooké
Au démarrage d'AutoCAD : l'onglet Début (Start) a été modifié :

L'onglet Début permet un accès facile aux dessins, dont l’accès aux dessins placés sur des cloud comme Autodesk Drive, ou autre cloud.
Plus d'infos  : Autodesk Drive compris dans l’abonnement.

Interface : fenêtre flottante :
Pour ceux qui travaille sur 2 écrans vous pouvez placez une fenêtre flottante du dessin sur un autre écran.
Cela facilite le travail :

• Plusieurs dessins peuvent être affichés en même temps sans basculer entre les onglets.
• Copier -coller ou reprise de bloc ou d’éléments d’un dessin vers un autre.
• Un ou plusieurs fichiers de dessin peuvent être déplacés sur un autre moniteur.



La nouvelle palette NOMBRE : pour compter les blocs

Depuis l’icone QUANTITE de l’onglet Vues
Ou saisie clavier : QUANTTE

Commande: QUANTITE
Sélectionnez les objets cibles ou [Répertorier tous les blocs] <Répertorier tous les blocs>:R

Affiche une nouvelle palette NOMBRE (ou COUNT en version anglaise) qui affiche la liste des blocs du dessin avec le nombre.

Sélectionnez un bloc dans la palette :
Le bloc est affiché en surbrillance, même si il est inclus dans un bloc.
Cela affiche une barre de comptage en haut de l’écran :
affiche le nombre d'objets (exemple 54) et de problèmes, ainsi que d'autres fonctions pour gérer les objets comptés.
pour localiser/ afficher le bloc dans le dessin.

Utilisez les options pour trier l’affichage par calque, par échelle..

Obtenir un tableau avec les blocs du dessin :

depuis la palette et l’icône Créer un Tableau… :
Insère un tableau a 2 colonnes : le nom et le nombre de bloc.
Le nombre est un objet champ et donc il se met à jour si vous ajouter ou supprimer des blocs.
La présentation du tableau est gérée par le style de tableau courant.

Onglet Collaborer regroupe toutes les fonctions pour collaborer / partager un dessin

Partager le dessin, Vues partagée, comparaison de fichiers DWG, Envoie vers Autodesk DOCS, Palettes tracés

Vues partagée, cette fonction existe déjà, voir article
Comparaison de fichiers DWG cette fonction existe déjà, voir article



Partager le dessin :
Partagez un lien vers une copie du dessin courant.

Depuis l’icône partager, situé en haut de l’écran, ou depuis l’onglet du ruban Collaborer.
Le fichier partagé comprend tous les fichiers dépendants liés tels que les xréfs, les images et les fichiers de polices.
Toute personne disposant du lien peut accéder au dessin dans l'application Web AutoCAD.
Le lien expire sept jours après sa création.

Vous pouvez choisir entre deux niveaux d'autorisation pour les destinataires :
Afficher uniquement ou Modifier et enregistrer une copie.



La palette TRACES :

Pour collaborer sur les modifications de dessin :

Principe : la trace (ou annotation) est un calque virtuel et collaboratif posé sur le dessin, permettant aux collaborateurs d'ajouter des commentaires directement dans le dessin à l'aide d'AutoCAD WEB ou depuis un smartphone.

Dans AutoCAD affiché le dessin, la palette TRACES affiche et regroupe les annotations (ou Traces) faites par vos collègues.
Cliquez pour localiser l’annotation.





AutoCAD et Autodesk Docs (le nouveau nom de BIM 360)

La commande Envoie vers Autodesk Docs vous permet de gagner en efficacité et en simplicité avec la publication des présentations au format PDF vers Autodesk Docs.

Depuis la palette PUSH TO AUTODESKDOCS :
sélectionnez une ou des présentation, puis pour envoyer : clic sur Télécharger des feuilles, ou encore ouvrir un navigateur Web et le projet sur Autodesk DOCS (ou BIM 360) et coller la feuille.
AutoCAD créé un PDF de la présentation et le place dans Autodesk DOCS.

Voir une vidéo des nouveautés

Améliorations des performances :
la publication en arrière-plan et la détection des limites de hachures tirent désormais parti de plusieurs cœurs d'un processeur.

Améliorations graphiques :
DirectX 12 de Microsoft est désormais pris en charge pour les styles visuels 2D et 3D.

Les performances sont améliorées surtout pour l’impression et l’affichage 3d
Cette version comprend un aperçu technique d'un tout nouveau système graphique 3D, tirant parti de toute la puissance des GPU modernes et des processeurs multicœurs pour offrir une expérience de navigation fluide pour des dessins beaucoup plus volumineux que dans les versions précédentes.

Requis : nécessite du matériel et des logiciels compatibles DirectX 12. Le niveau de fonctionnalité DirectX 12 minimum est 11_0.
Vous pouvez vérifier que ces conditions sont remplies en exécutant la commande DXDIAG à partir du menu Démarrer de Windows.



Configuration requise : configuration requise

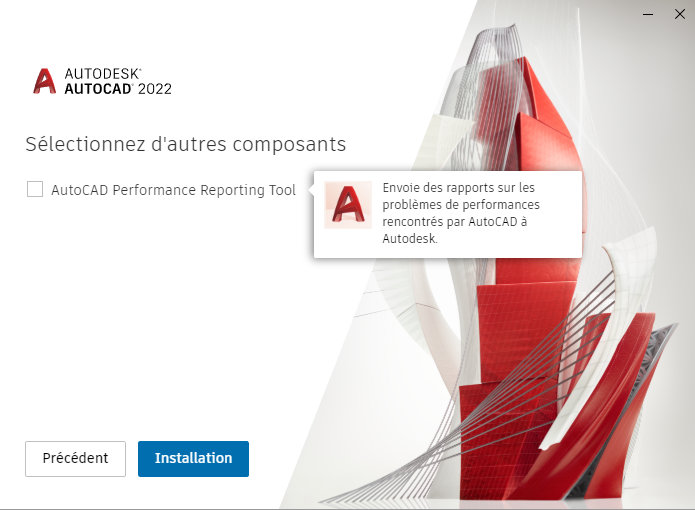

Installation d’AutoCAD 2022
Le programme d'installation d'AutoCAD a été mis à jour.



Télécharger depuis votre compte Autodesk

Voila c'était un premier aperçu des nouveautés de cette version 2022, à bientôt sur ce blog pour des informations complémentaires.
