AutoCAD Créer un PDF et personnaliser DWG to PDF.pc3
Pour créer un PDF à partir d'un dessin vous pouvez utiliser :
- La commande tracer avec comme imprimante Dwg to Pdf.pc3
- La commande PUBLIER avec le format PDF voir article
- La commande EXPORTPDF
- La publication automatique en PDF voir article
Toutes ces commandes utilisent le fichier Dwg to Pdf.pc3 d'ou l'intérêt de le configurer.
Vous trouverez ci-dessous comment configurer et aussi comment personnaliser la liste des formats de papier et les marges afin d'avoir des réglages adaptés.
Pour créer un PDF depuis la commande Tracer, certains utilisent PDFCreator, ce que propose en + Dwg to Pdf .pc3 :
- est installé dans toutes les versions AutoCAD et AutoCAD LT
- permet d'inclure les calques et les inactiver lors de l'affichage avec Adobe reader.

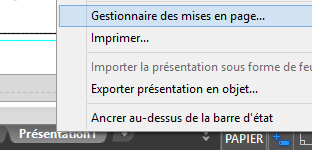

Pour accéder : clic droit onglet d'une présentation puis Modifier la mise en page :
Choisir comme imprimante DWG To PDF.pc3 et cliquez sur le bouton : Propriétés :
Propriétés personnalisés :
cocher les capturer toutes (éviter des soucis d'affichage avec certaines polices) ; et inclure les informations sur les calques
Inclure les informations sur les calques:
Ouvrez le PDF obtenu et en haut à gauche icone calques : affiche la liste des calques, il suffit de cliquer sur le symbole pour inactiver-activer un calque.
Exemple dans Adobe reader : on peut inactiver un calque ; si le PDF est de type multi-feuilles, le calque est inactif dans toutes les feuilles.
options inclure calque permet de desactiver des calques dans Adobe Reader
Limiter la liste des formats de papier : Filtrer les formats de papier :
Cliquez sur Tout désélectionner, agrandir la fenêtre, puis sélectionner les formats à utiliser.
Modifier format pour personnaliser les marges :
format iso A3 18 - 17 5 - 6 (les marges sont trop grandes vous pouvez les modifier, exemple toutes es marges à 6mm.
format Iso A3 Expand 11 - 10 -5 - 6.

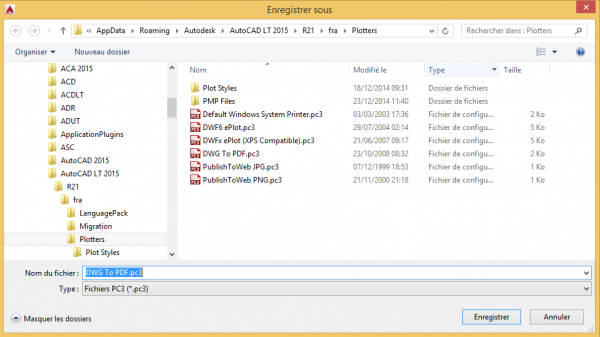

Enregistrer ces modifications : Emplacement du fichier DWG to pdf.pc3 et confirmer l'enregistrement

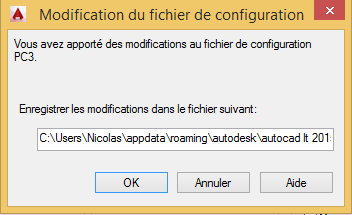

Fermer la case de dialogue clic sur OK , cette case de dialogue s'affiche confirmer l'enregistrement.
Ou est stocké le fichier DWg to Pdf.pc3 :
dans le dossier Plotters : C:UsersNicolasAppDataRoamingAutodeskAutoCAD LT 2015R21fraPlotters.
et aussi le dossier PMP files : C:UsersNicolasAppDataRoamingAutodeskAutoCAD LT 2015R21fraPlottersPMP Files
contient DWG To PDF.pmp (ce fichier mémorise les formats sélectionnés et les dimensions (marges modifiées)
Vous pouvez recopier ces fichiers sur un autre poste !
Pour reprendre un fichier avec réglages par défaut : recopier le fichier DWG to Pdf.pc3 qui se trouve dans :
C:Program FilesAutodeskAutoCAD LT 2015UserDataCachePlotters.
Il n'y a pas de fichier PMP associé (voire C:Program FilesAutodeskAutoCAD LT 2015UserDataCachePlottersPMP Files )
à bientôt sur ce blog !
[tds-section background="#fd5351" textcolor="#FFFFFF" opacity="100"]
[/tds-section]
Bonjour ; Je suis en Master 2 EN ARCHITECTURE.
Voila, j’ai un problème et espérais que vous puissiez m’aider. J’ai un problème avec AUTOCAD (version 2017). Tout allait bien depuis avant-hier et depuis c’est le drame.
Voila, avant-hier j’ai continué à dessiner sur mon fichier de travail,une fois fini ce que je voulais, j’ai voulu exporter ma présentation en pdf, tout allait bien. MAINTENANT LE PROBLEME. Aujourd’hui ET HIER, j’ai dessiné sur ce même fichier et voulut exporter ma présentation et là c’est le drame. En exportant, ce que j’ai fait avant-hier s’exporte mais pas les traits d’aujourd’hui. Pourtant, je n’ai rien fait de spécial.
Les calques ne sont pas gelés, les calques peuvent être imprimés et les traits se trouvent sur les mêmes calques que ceux d’avant-hier qui eux sont visible sur le pdf créé.
J’ai essayé de changer de traceur mais c’est toujours pareil et un ami a essayé m’aider hier et sur son ordi tout fonctionne bien.
Voila. Je suis un peu dans la galère et trouve aucune solution. Un grand merci d’avance.
Bonjour. Difficile de vous donnez une réponse précise par email sans avoir votre dessin et encore moins accès a votre ordinateur.
Vérifiez les points un à un.
Les calques sont bien vérifié traçable tant en objet que dans la fenetre de presentation.
vous évoquez imprimer en pDF mais avec quelle imprimante virtuelle DWG to PDF?
avec quel table de tracer monochrom.ctb ?
essayez d’imprimer un autre dessin similaire,
testez apres copie de sécurité de tout placez dans un calque et tracer.. est ce que les nouveaux objets sont tracés ?
vu tous les réglages à vrifier Votre question n’est pas approprié à cet article.ce blog n’est pas de l’assistance technique gratuite.
Bonjour,
Je me pose la même question que Cristal, peut on réorganiser la liste des formats personnalisés (présent dans le fichier PMP attaché)?
Par avance merci de votre réponse.
Cordialement.
Anthony.
J’ai un petit soucis, en faisant comme ça, quand je publie mon pdf et qu’on l’imprime il me réduit mon plan en longueur sur un format A3 en paysage. Pour tant rien n’est coché pour réduire ou autre… une solution?? ?
Bonjour, pas facile de répondre car vous n’indiquer pas quelle imprimante vous utilisez, DWg to PDF ?
Ma seule réponse est de tester avec un autre fichier PC3 et surtout de vérifier les réglages lié à DWGtoPDF comme indiqué dans l’article…
Ou modifier les marges des mises en page ????????? et faut il que je créer une mise en page pour l’impression et une pour l’édition pdf car quand je publie mes mises en pages en pdf qui sont paramétré pour mon imprimante il me fou le dessin dans l’angle bas gauche de la mise en page et me supprime une partie du dessin, pourquoi faire simple quand on peut faire compliqué ?
Ce n’est pas simple car chaque imprimante à son propre format et donc des marges différentes !
Faites un test d’impression d’1 présentation en PDF avec imprimante DWGtoPDF.pc3.
Au besoin modifier les marges du format comme indiquer dans l’article , paragraphe : Modifier format pour personnaliser les marges :
et surtout enregistrer les modifications du fichier DWgtoPdf.pc3.
Si vous utiliser la commande Publier : vérifier qu’elle utilise DWgtoPDf et pas une autre imprimante. cordialement.
Bonjour, avec cette méthode j’ai créé toute une liste de formats de papiers personnalisée. Par exemple « 5Lx2H » qui correspond à une page qui fait 5×210 en largeur et 2×297 en hauteur.
J’ai donc une liste qui ressemble à cela :
11Lx1H
9Lx1H
6Lx1H
8Lx2H
…
Le souci c’est que je ne trouve pas comment les ranger par ordre alphabétique, ni comment éditer manuellement l’ordre de ces formats.
Connaissez-vous une solution à ce problème ?
Bien cordialement
comment creér les bloc et les calque
Bonjour
Le sujet est trop vaste pour répondre par un simple email
Je vous conseille : soit suivre une formation sur AutoCAD chez Aplicit voir notre site page d’accueil prochaines formations
voire l’aide d’AutoCAD et compléter par des video sur youtube…
bloc : http://help.autodesk.com/cloudhelp/2016/FRA/AutoCAD-LT/files/GUID-03B61417-F040-4EB0-AFEA-B229AD303D91.htm
calque : http://help.autodesk.com/cloudhelp/2016/FRA/AutoCAD-LT/files/GUID-173635CD-9797-424D-B851-F5DE11FD6691.htm
cordialement
