AutoCAD : Les réglages sur un dessin reçu

Vous devez travailler sur un dessin reçu.
Voici des étapes pour vérifiez ou modifier des réglages :

Les messages à l’ouverture du dessin.

Le message : le fichier DWG a été enregistré dans une application non  Autodesk

Le dessin n’a pas été créé par AutoCAD, il peut être issu d’un autre logiciel de DAO ou de l’export d’un logiciel de CAO 3d.
.

Cliquez sur poursuivre, vous pouvez travaillé avec.

Le message : fichiers SHX manquant

Le message suivant s’affiche.

Un fichier de forme SHX est nécessaire pour représenter un texte (bien souvent) ou une forme.
Un style de texte utilise une police obsolète donc absente.
Pour les textes : si la police est absent, AutoCAD utilise une police de substitution, par défaut la police Simplex.shx, donc avec une représentation filaire, on est loin d’une police genre Arial.
Si le texte sort du cartouche voir l’article

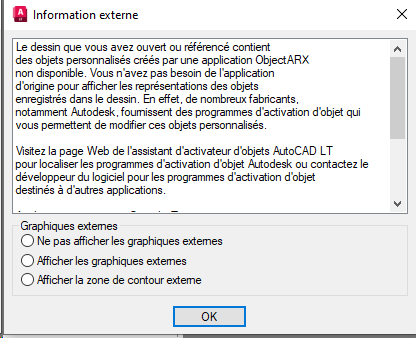

 Le message : Information externe- Graphiques externes et objet ARX

Conseil cochez la case : Afficher les graphiques externes.
Le dessin contient des objets personnalisés créés par une application ObjectARX non disponible.

• Les dessins créés à partir de produits basés sur AutoCAD ou de logiciels tiers contiennent souvent des objets externes qu'AutoCAD tente d'interpréter.
• Le dessin inclut des structures de données qu'AutoCAD ne reconnaît pas.
• Pour désactiver ce message, saisir au clavier :  PROXYNOTICE et répondre  0 .
• Voir article du blog Aplicit
• voir : Infos Autodesk

Références – Fichiers introuvables

Une référence peut être :

• un autre dessin DWG attaché, ce qu’on appelle XREF pour eXtérieure REFérence )
• une image ou logo placé sur le cartouche.
• Un fichier au format PDF

Le fichier attaché en référence ne peut pas être chargé pour une des raisons suivantes :

• Le fichier est absent, car absent de l’email ou autre raison.
• Le nom du fichier a été changé.
• Le chemin d’accès a été modifié, ou le nom d’un dossier a été changé.

Exemple pour des images non trouvées

Solution  voir article : corriger le chemin references

  Le message: Réinitialiser la liste d’échelles

La cause : la liste d’échelles d’annotation est trop importante.

Cliquez sur "Oui" dans le message d'avertissement pour supprimer les échelles d'annotation excessives.
AutoCAD met à jour avec une liste d’échelle par défaut + les échelles utilisées dans les fenêtres des présentations.

Vérifier et régler l’unité du dessin

Unité du dessin

Vérifiez le dessin :

Utilisez la commande DISTANCE pour savoir l’unité utilisée dans le dessin :
donnez 2 points par exemple prendre la distance sur passage d’ une porte :
en déduire le nombre d’unités AutoCAD pour représenter

si il faut 1000 unités pour 1 mètre -> dessin est fait en millimètre,
si 100 unités -> le dessin est fait en centimètre
si 1 unité -> le dessin est fait en mètre.

L’unité et voir la commande UNITES
Voir aussi l'article sur l'unité du dessin

Cela n’est pas suffisant, suivez ces étapes :

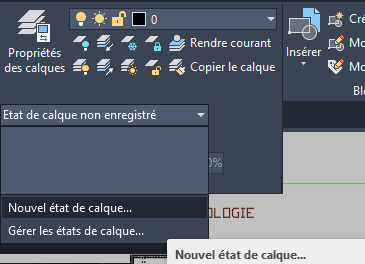

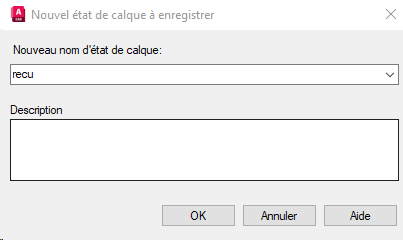

-1- enregistrez un état de calque et nommez-le par exemple : recu

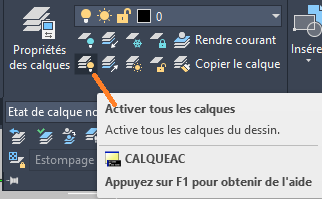

-2- Déverrouiller et libérer tous les calques

-3- Lancez la commande au clavier saisir : -DWGUNITS

et répondre aux questions : cela met à jour les variables en système métrique, pour dessiner et insérer des blocs.

Commande: -DWGUNITS

Unités de dessin:
1. Pouces
2. Pieds
3. Millimètres
4. Centimètres
5. Décimètres
6. Mètres
Unité de longueur <1>: 3

Formats d'affichage des unités de dessin:
1. Scientifique
2. Décimal

Format d'affichage linéaire <2>: 2

Précision de l'affichage linéaire <2>:
Définie Le nombre de décimales

Mettre à l'échelle les objets provenant d'autres dessins lors de leur insertion? [Oui/Non] <Oui>:
Lors de l’insertion d’un dessin ou d’un bloc AutoCAD appliquera l’échelle d ‘unité.

Mettre en correspondance INSUNITS et les unités de dessin? [Oui/Non] <Oui>:
Met à jour les variables AutoCAD.
Dont MEASUREMENT à 1 , AutoCAD utilisera :
Les types de ligne du fichier : ACADISO.LIN
Pour les motifs d’hachures : ACADISO.PAT

** AVERTISSEMENT: vous avez modifié l'unité de cette base de données de dessins. **
** Tous les nouveaux objets seront dessinés en fonction de la nouvelle unité, mais **
** les objets existants ne changeront pas de taille, sauf si vous **
** demandez précisément une mise à l'échelle automatique. **

Mettre à l'échelle les objets dans le dessin en cours pour refléter les changements d'unités? [Oui/Non] <Oui>:
OUI : exemple si le dessin est fait en pouce -> conversion de pouce à millimètre, cela nécessitera une vérification.
NON : si le dessin est à l’échelle 1 et dans une unité qui convient à votre usage : mètre ou centimètre ou millimètre

Inclure les objets dans l'espace papier? [Oui/Non] <Oui>:
OUI : modifie la taille des objets présent dans les présentations : le cadre , cartouche…
NON : aucune modification.

Pour retrouver la gestion des calques tel que reçu :
Activer l’état de calque  précédemment enregistré dans une étape précédente : RECU

Enregistrer le dessin.

Autres réglages

Autres constats sur des dessins :

Le Zoom étendue affiche une vue trop éloignée.

-1- Vérifiez les calques : changer les calques inactifs en geler.

Et faire un zoom étendue.

Si toujours problème il faut effacer du dessin les objets éloignés :
Lancez la commande Effacer, au message choix des objets répondre TOUT (ou faire CTRL+A)
Puis en mode désélection en maintenant la touche SHIFT ou Majuscule temporaire sélectionnez la partie utile du dessin à conserver et valider.

Cela va effacer tout sauf la partie à travailler.  Voir l'article

Les LIMITES du dessin

Souvent peu connu, cela peut améliorer les performances lors des zoom et régénération.
Conseil mais pas obligatoire :
Constat : souvent les Limites ne sont pas définies et pas adaptées, les limites sont celles du dessin gabarit avec des limites de 0,0 à 420,297 alors que le dessin représente un projet BTP de grande dimension.

Pour corriger : passez en mode OBJET et lancer la commande LIMITES

Commande: LIMITES
Restaurer les limites de l'Espace objet:
Spécifiez le coin inférieur gauche ou [ACtif/INactif] <0.000,0.000>: donnez le point Bas Gauche du dessin.
Spécifiez le coin supérieur droit <420.000,297.000>: donnez un point en haut à droite du dessin

Puis faire un ZOOM Tout.

Les propriétés courantes : Couleur calque…

Vérifiez les propriétés courantes
Conseil les passer en DUCALQUE

Choisir votre calque courant.
Importer des styles de cotation des calques, des blocs

Soit ouvrir le gabarit et reprendre par copier puis coller des cotes …calques…etc…

Soit par DESIGNCENTER et pointez votre dessin gabarit qui contient cela, voir la fonction DESIGNCENTER
Ouvrez le dessin gabarit

Exemple pour reprendre le style de cotation M-1-100 depuis le dessin gabarit

Après ces étapes le dessin est mieux réglé, l'essentiel est là.
