AutoCAD : reprendre des éléments du menu d’une version précédente

Après l'installation, vous constatez qu'il manque des icones ou l'absence de barres d'outils.
Vous souhaitez retrouvez ce que vous aviez sur une version précédente.

Pour reprendre depuis un autre ordinateur je vous conseille d'utiliser : Migrer et Importer les paramètres, ce qui est plus simple et rapide.

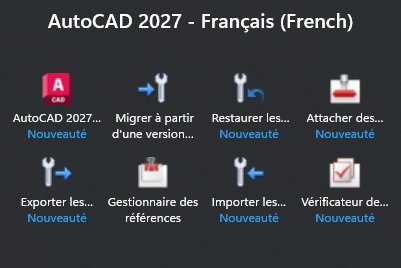

Pour reprendre le menu depuis une version précédente, présente sur le même ordinateur, alors je vous conseille d'utiliser : Migrer à partir d'une version précédente.
La migration est proposée automatiquement lors du 1er lancement d'AutoCAD.

Pour reprendre une partie de menu : un espace de travail, ou des barres d'outils, d'une version précédente ou d'un autre poste: je vous conseille ceci :
Ceci fonctionne sur tous les AutoCAD dont AutoCAD LT.

Ouvrir la case de dialogue Personnaliser l’interface utilisateur

Ouvrir et redimensionner la case de dialogue
Depuis l’onglet Gérer, groupe d’icone Personnalisation, icone CUI Interface Utilisateur

Ou au clavier saisir la commande :_CUI
Affiche la case de dialogue : Personnaliser l’interface utilisateur
Si besoin cliquez pour développer le volet de droite.

Cliquez sur l’onglet Transférer

Objectif transférer des éléments d’un menu dans le menu courant.
Ouvrir avec

A gauche : c’est le menu courant de votre AutoCAD en fonctionnement.
Pour AutoCAD fichier : acad.cuix
Pour AutoCAD LT fichier : acadlt.cuix

A droite :  cliquer sur Ouvrir le fichier menu .CUIX.

L'emplacement du fichier menu d'AutoCAD 2025 est :
C:\Users\User_windows\AppData\Roaming\Autodesk\AutoCAD 2025\R25.0\fra\Support\
Pour une version précédente, c'est le même chemin changer la version 2024 par exemple
C:\Users\User_windows\AppData\Roaming\Autodesk\AutoCAD 2024\R24.3\fra\Support

Au besoin développez pour afficher les éléments à transférer.
Transférer par copier -coller ou glisser-déposer.
De droite vers gauche, vous pouvez transférer :

• Espace de travail
• Des barres d’outils
• Des groupes d’icones
• Des menus déroulants
• Des menus contextuels

Cliquez sur le symbole + pour développer l'affichage,  afin de trouver la barre d’outils ou le menu déroulant à transférer, ou l’icône.
Puis transférer par glisser déposer et placer à l’endroit de votre choix.

Transférer une barre d’outils

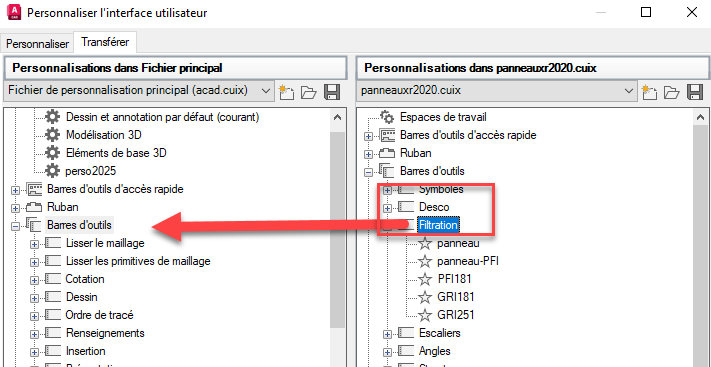

Exemple ci-dessous on peut glisser-déposer la barre outil Filtration du menu de droite pour la placer à gauche dans le menu courant.

Rappel pour afficher les barres d’outils :
Au clavier saisir : -BAROUTIL
Entrez le nom de la barre d'outils ou [TOUTES]: Filtration
Entrez une option [Afficher/Masquer/Gauche/Droite/Haut/Bas/Flottante] <Afficher>: F
Entrez une nouvelle position (coordonnées de l'écran) <0,0>:

Depuis le menu déroulant Outils -> Barres d’outils AutoCAD : affiche la liste des barres d’outils

Remarque : si on travaille avec 2 écrans la barre d’outils flottante s’affiche sur un des écrans.



Transférer des menus
La section Menus contient des menus déroulants.

Les menus déroulants sont accessibles et visibles si la variable MENUBAR = 1

Emplacement des fichier icônes

Emplacement par défaut des icônes créés par l’utilisateur est :
C:\Users\User_windows\AppData\Roaming\Autodesk\AutoCAD 2025\R25.0\fra\Support\Icons

Si les fichiers BMP sont absents l’icône sera fonctionnelle mais il manquera le visuel de l’icône.
Donc moins facile de s’y retrouver pour l’utilisateur.

Exemple de barre d’outils perso1 qui contient 3 commandes :
La commande Distance et ligne avec les icones installées par défaut.
La commande insérer cadre_A4v et une icône personnalisée.

Exemple de barre d’outils avec l’affichage correcte des icones :

Exemple avec un fichier BMP non trouvé.

Propriétés de la barre d’outils Perso1

L’image attribuée (par défaut) à une commande AutoCAD

L’icône est prédéfinie pour chaque commande AutoCAD, ne pas changer

L’image attribuée par l’utilisateur à une commande personnalisée

Exemple le fichier cadre_A4v.bmp est stocké par défaut dans :
C:\Users\Nom user windows \AppData\Roaming\Autodesk\AutoCAD 2025\R25.0\fra\Support\Icons

Il est possible qu’AutoCAD n’est pas accès au fichier image, elle est alors remplacée par un point d’interrogation.

Utiliser : Transférer des éléments du menu pour reprendre des réglages anciens.

à bientôt sur ce blog !
