Calcul de la surface d’un mur in-situ
Calcul de la surface d’un mur in-situ
Voyons avec ce blog comment Revit détermine la surface d’un mur in-situ au travers de ses nomenclatures :
Créons un Mur in-situ « esquissé » dans une vue en plan.
Pour la pédagogie du blog, nous réalisons une esquisse simple.
Dans une situation réelle, l’esquisse pourra bien-sûr être plus complexe.

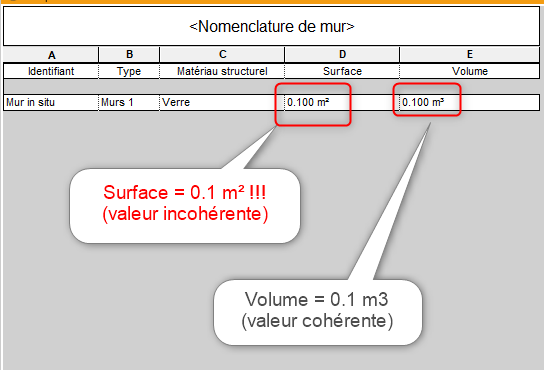

Et voyons ce que nous donne la nomenclature de mur :
On constate avec grand étonnement que la surface donnée est de 0.1 m2….
Soit la surface correspondant à l’embout du mur (hauteur x épaisseur du mur)
Le volume quant à lui correspond bien à 1m² x 0.1m = 0.1m3
Voyons à présent la nomenclature de relevé de mur :
- Le champ « Surface » renvoi 0.1 m² : soit la surface de l’embout du mur
- Le champ « Volume » renvoi 0.1m3 ce qui corresponds bien à la surface réelle de la face du mur multiplié par l’épaisseur (1 m² x 0,1 m)
- Le champ « Matériau : surface » indique 2.40 m² : soit les deux faces du mur plus la somme des 4 tranches de mur
- Le champ « Matériau : volume » renvoi 0.1 m3, ce qui corresponds bien à la surface réelle de la face du mur multiplié par l’épaisseur (1 m² x 0,1 m)
Revit renvoi en surface du mur une surface de 0.1m², correspondant à la surface de la coupe du mur ?
Mais pourquoi REVIT calcul-t-il la surface de la tranche du mur ?
Explication :
L’esquisse du mur in situ a été réalisée dans une vue en plan :
…et Revit calcul la surface intérieure de l’esquisse
Il aurait fallu dessiner l’esquisse dans une coupe ou dans une élévation….
Ce que nous allons faire maintenant :
Esquissons à présent le Mur in-situ « esquissé » dans une coupe :
Dans la nomenclature de mur, on a bien cette fois-ci :
Une surface de mur de 1m²
Avec un volume de 0.1 m3 (soit 1m²x0.1m = 0.1 m3)
Et dans la nomenclature de relevé de matériau de mur :
Surface = 1m²
Volume = 0.1 m3
Matériau : surface = 2.40 m²
Matériau : Volume = 0.1 m3
Qui sont bien les valeurs de la surface plane du mur, et du volume du mur
Conclusion sur le calcul Revit des surfaces des Composants in situ « Murs » :
| Nomenclature de catégorie | Nomenclature de relevé de matériaux |
| « Surface »
Correspond à la surface de l’extrusion ayant servi à crée le mur (c’est la surface intérieure de l’esquisse) |
Le champ « Matériau surface »
Corresponds à la somme des 6 faces : Des deux faces du mur Et des 4 tranches de mur |
| « Volume »
Surface x Largeur du mur |
« Matériau : Volume » renvoi la valeur de volume du matériau.
Surface plane x largeur du mur |
*
Voilà , à bientôt sur notre Blog Aplicit
