Comment créer un tableau à partir d’un fichier Excel dans Revit

Parmi les différentes vues possibles à la création au sein d’une maquette, Autodesk Revit propose de générer des légendes ou des vues de dessin (Détails).

Ces vues peuvent notamment permettre de créer des tableaux en se servant de lignes d’annotations et de textes.

Dans cet article, nous allons voir comment générer un tableau de manière automatique au sein de ces vues à partir d’un fichier Excel à l’aide de l’Add-in « Diroots-One ». Celui-ci est gratuit et disponible sur « Autodesk App Store ». Voici le lien pour accéder directement à la page de téléchargement DirootsOne

Préparation du fichier Excel :

La première étape consiste préparer votre fichier Excel afin que celui-ci soit exploitable. Pour cela, vous devez définir la région qui sera utilisée au sein de votre feuille de calcul :

• Sélectionnez la zone que vous souhaitez générer dans Revit.
• Onglet « Formules», Fenêtre « Noms définis », Fonction « Définir un nom… »

• Nommez votre région
• Cliquez sur « Ok » pour valider

• Enregistrez et fermez votre fichier Excel.

Génération du tableau Excel dans Revit :

Lancez la fonction « TableGen » :

• Onglet « DiRootsOne», Fenêtre « Data IO », Fonction « TableGen » :

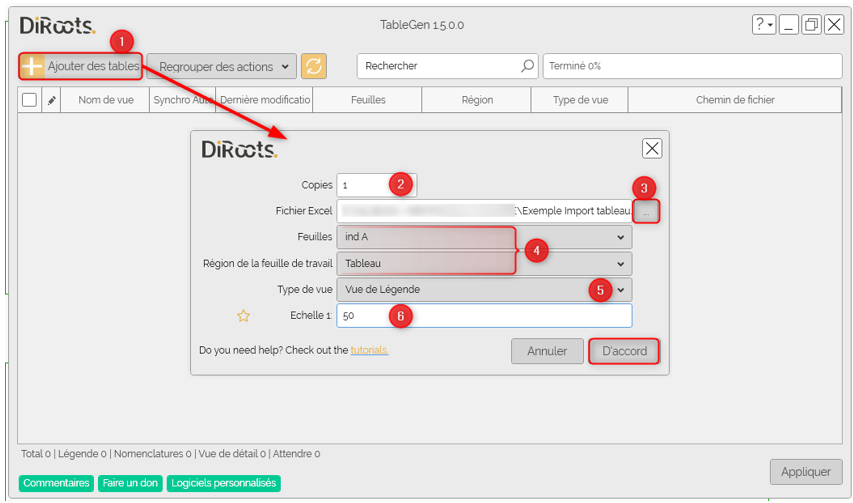

• Cliquez sur « Ajouter des tables» ❶
• Définissez le nombre de copie (nombre de vue générée) ❷
• Sélectionnez le fichier Excel ❸
• Définissez la feuille et la région ❹ concernée au sein de votre fichier Excel.
• Choisissez le type de vue ❺ que vous souhaitez créer :
  • Vue de légende
  • Vue de dessin
  • Vue de table (Nomenclature)
• Ecrivez l’échelle ❻ souhaitée pour votre vue.
• Validez en cliquant sur « D’accord ».

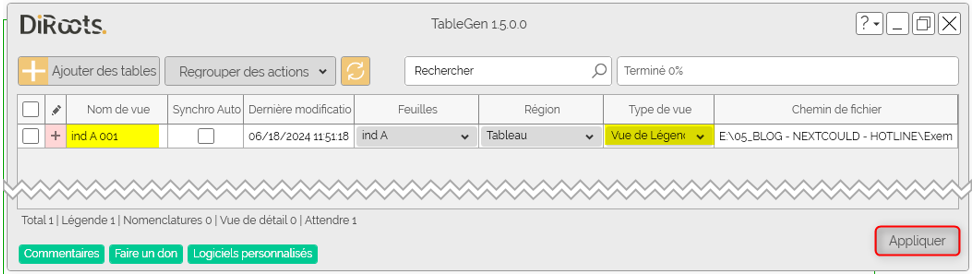

• Vous pouvez éditer le nom de votre vue (par défaut, le nom de la feuille de calcul est appliqué)
• Vérifiez le type de vue sélectionnée (le logiciel a tendance à réinitialiser le choix en tant que « Vue de légende », il faut donc le redéfinir à cette étape).
• Cliquez sur « Appliquer» pour valider.

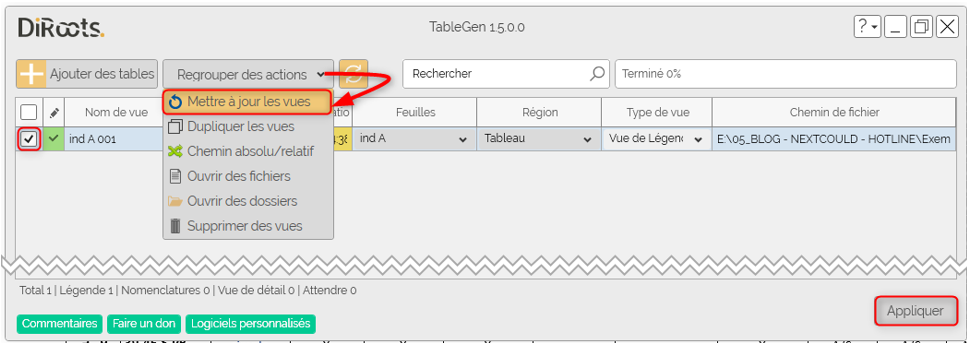

Si vous modifiez votre fichier Excel par la suite, vous avez la possibilité de mettre à jour le tableau de votre vue de légende automatiquement :

• Cochez les cases correspondantes aux vues à mettre à jour.
• Cliquez sur « Regrouper des actions / Mettre à jour les vues»
• Validez en cliquant sur « Appliquer »
