La plateforme ACC offre la possibilité de visualiser un nuage de points enregistré dans le module « DOCS » depuis le logiciel « Recap Pro ». Cependant il n’est pas possible de visualiser un nuage points lié dans une maquette Revit enregistrée au sein de ce module. Néanmoins, nous allons voir qu’il existe une méthode permettant de visualiser en superposition un nuage de points et une maquette Revit.



Transformation d'un nuage points en maillage

La première étape consiste à transformer le nuage de points en maillage.

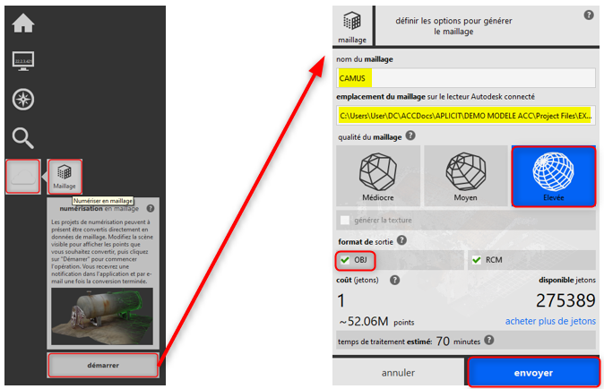

  • Ouvrez votre nuage de points sous « Recap Pro»
  • Lancez la fonction « Maillage»
  • Cliquez sur « Démarrer»
  • Entrez un nom et choisissez un emplacement sur la plateforme ACC
  • Choisissez la qualité du maillage
  • Sélectionnez «OBJ » en format de sortie
  • Cliquez sur «Envoyer »

Un nuage de points

Nota : Ce service requiert un jeton.

La fonction va générer un fichier Navisworks « nwc » contenant le maillage. Celui-ci est placé dans un dossier du même nom avec ces fichiers rattachés.

Un nuage de points



Activation du module « Model coordination »

La seconde étape consiste à activer le module « Model coordination » sur votre projet. Ce module exige d’être titulaire d’une licence « BIM Collaborate » ou « BIM Collaborate Pro ».

Pour activer ce module, rendez-vous sur votre compte « ACC » depuis votre navigateur internet, puis ouvrez votre projet.

  • Rendez-vous dans le module « Project Admin»
  • Cliquez sur l’onglet « Membres»
  • Cliquez sur l’utilisateur pour lequel vous activez le module
  • Activez le module « Model coordination»

Modèle coordination



Création de l’espace de coordination

Enfin, la dernière étape consiste à créer un espace de coordination afin de pouvoir visualiser la superposition du maillage et de la maquette Revit.

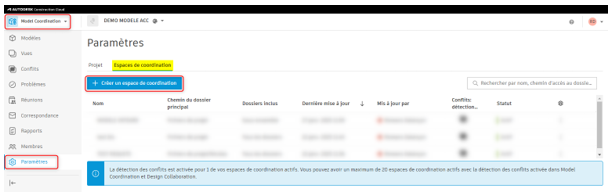

  • Rendez-vous ensuite dans le module « Model Coordination»
  • Cliquez sur l’onglet « Paramètres»
  • Cliquez sur « Créer un espace de coordination »

Espace de coordination

Nota : Les autres onglets ne sont pas accessibles tant que l’espace n’est pas créé.

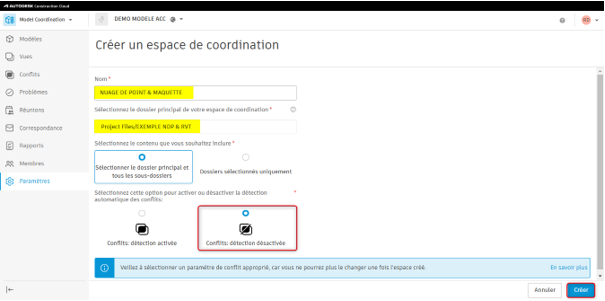

  • Nommez votre espace de coordination
  • Sélectionnez le dossier ou les dossiers contenant le maillage du nuage de point et la maquette à superposer
  • Sélectionnez l’option « Conflits : detection désactivée»

Nota : Vous pouvez choisir la première option cependant le type de fichier contenant le maillage du nuage de point n’est pas pris en charge pour la detection de conflit.

  • Cliquez sur «Créer »

Espace de coordination



Superposition d'un nuage points et d'une maquette

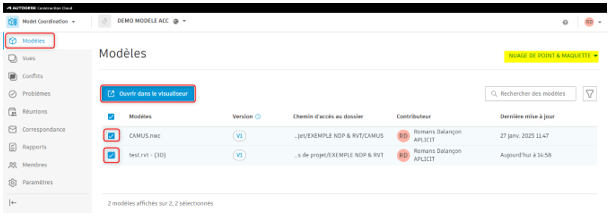

  • Cliquez sur l’onglet « Modèles»
  • Sélectionnez le fichier « nwc » correspondant au maillage ainsi que la maquette Revit au sein de votre espace de coordination.
  • Cliquez sur « Ouvrir dans le visualiseur»

Superposition

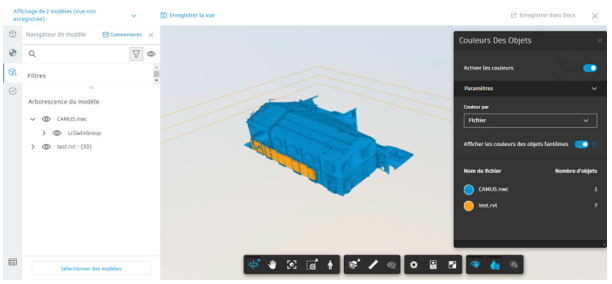

Vous pouvez ensuite effectuer une translation, afficher en couleur les différents fichiers, etc…

Un nuage de points



A bientôt sur le blog Aplicit.
