Comment utiliser la fonction iCopy dans Inventor 2014 ? Partie 1 sur 3

De nombreuses conceptions nécessitent la création de sous-ensembles contenant une géométrie similaire, seule la taille ou la position dans l'ensemble principal est légèrement différente. La création et le positionnement manuels de ces sous-éléments prend beaucoup de temps. La commande iCopy automatise le processus de copie et de positionnement des composants similaires dans l'ensemble principal. La commande iCopy combine la modélisation à l'aide d'un composant squelette et l'adaptativité pour autoriser le sous-ensemble à modifier sa forme en fonction de sa position dans le modèle. Cette procédure est utile pour tout sous-ensemble dont la taille varie en fonction de sa position dans l'ensemble principal.

La commande iCopy place des copies du gabarit iCopy dans l'ensemble cible. Les résultats iCopy sont positionnés et dimensionnés en fonction de la géométrie sélectionnée.

1^ère Etape : Créez une nouvelle pièce avec la forme que vous désiriez utiliser avec iCopy.

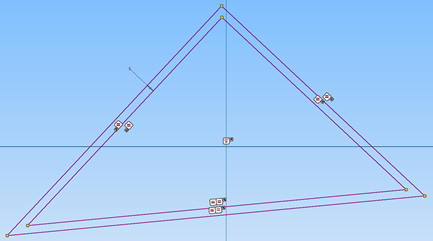

Faites une esquisse avec un triangle non contraint dans le plan XY, puis faite un décalage de 5 mm.

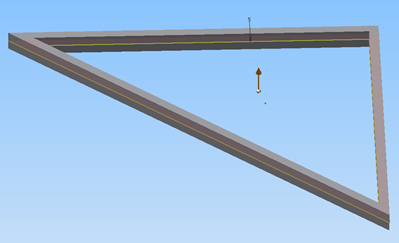

Ensuite, faites une extrusion symétrique de 10 mm.

Rendez visible l’esquisse et la fonction Extrusion Adaptatif.

2^ième Etape : Placez la pièce dans un nouvel Assemblage et créez votre iCopy.

Allez dans l’onglet Gérer puis cliquez sur .

La commande Préparation iCopy prépare un modèle de squelette adaptatif pour l'utilisation de la commande iCopy.

Vous avez cette fenêtre qui apparaît :

Dans l'onglet Implantation sélectionnez la pièce à implanter.

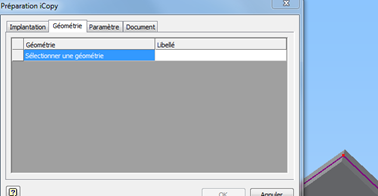

Dans l’onglet Géométrie commencez par cliquer sur Cliquez pour ajouter.

Maintenant vous pouvez sélectionner une géométrie, sélectionnez le point de l’esquisse au sommet du triangle.

Recommencer cette opération et sélectionnez les 2 autres points du triangle, vous pouvez ensuite renommer les libellés pour vous faciliter l’importation de l’iCopy

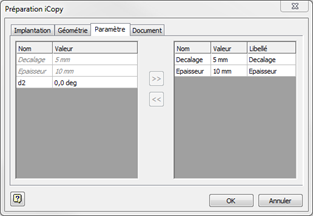

Dans l'onglet Paramètres, sélectionnez les paramètres utilisés pour définir l'iCopy, vous pouvez les ajouter ou les retirer avec les flèches au centre.

Dans l'onglet Document, sélectionnez les documents à copier avec les résultats iCopy.

Les types de document valides incluent les fichiers IDW, DWG et IPN, lors de l’import vous aurez cette fenêtre où vous pouvez choisir de copie ou réutiliser les fichiers liés, si vous choisissez copier vous aurez une mise en plan pour chaque pièce créée.

Vous remarquez dans l’arborescence la fonction Définition iCopy,  En faisant un clic droit dessus, vous pouvez Modifier ou Supprimer cette fonction.

N’oubliez pas de rendre Adaptatif votre pièce.

3^ième Etape : Créez un assemblage pour importer votre iCopy

Ensuite, vous créez une nouvelle pièce pour utiliser votre iCopy, dans cette pièce faite une esquisse avec 3 points dans le plan XY (le même plan que la pièce à insérer).

Placez cette pièce dans un nouvel assemblage.

4^ième Etape : Importez votre iCopy

Dans l’onglet Assembler puis dans le groupe de fonction Réseau cliquez sur  pour importer votre iCopy.

Sélectionnez votre pièce iCopy.

Cette fenêtre apparaît :

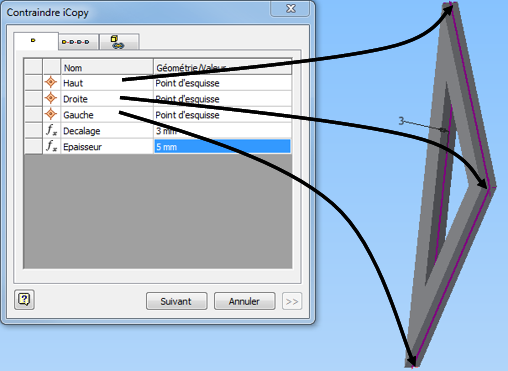

Vous pouvez changer les valeurs des paramètres si vous les avez ajoutés lors de la préparation de votre iCopy.

Sélectionnez les points dans l’ordre indiqué lors de la préparation de votre iCopy.

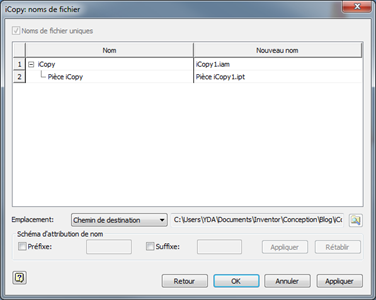

Cliquer sur Suivant, cette fenêtre apparaît, vous voyez l’occurrence qui va être générées vous pouvez lui ajouter un préfixe et suffixe.

Votre iCopy apparaît dans l’arborescence, En faisant un clic droit dessus, vous pouvez Modifier ou Supprimer l’iCopy.

Vous pouvez donc importer votre iCopy dans n’importe quel assemblage, pour le triangle créé ici il suffit de trois points et le triangle change de valeur automatiquement.

Pour plus d’information pertinente, venez en formation d’expertise chez APLICIT.
