Comment utiliser la fonction iCopy dans Inventor 2014 ? Partie 2 sur 3

1^ère Etape : Modifiez la pièce qui vous a servie pour l’import de l’iCopy dans la partie 1.

Créez des points de construction sur les 3 points d’esquisse.

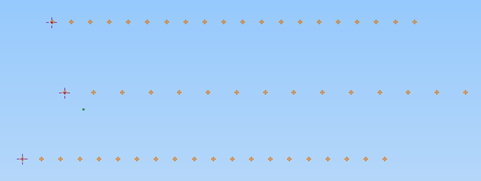

Faites 3 répétitions linéaires des points de construction en variant le nombre de points et la distance de répétition pour chacun des points.

2^ième Etape : Placez la pièce dans un nouvel Assemblage.

Enregistrez sous un nouveau nom la pièce avec les points et placez-la dans un nouvel assemblage.

3^ième Etape : Importez votre iCopy.

Cliquez sur  pour importer votre iCopy (celle créée dans la partie 1).

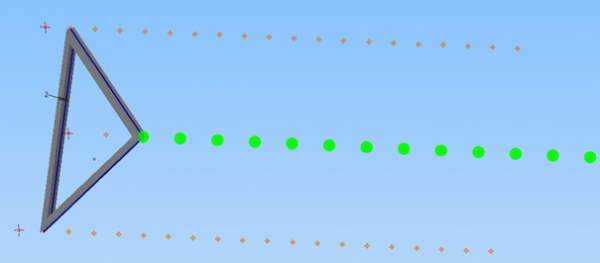

Allez dans l'onglet réseau de fonctions vous avez la possibilité de sélectionner les différents réseaux créés.

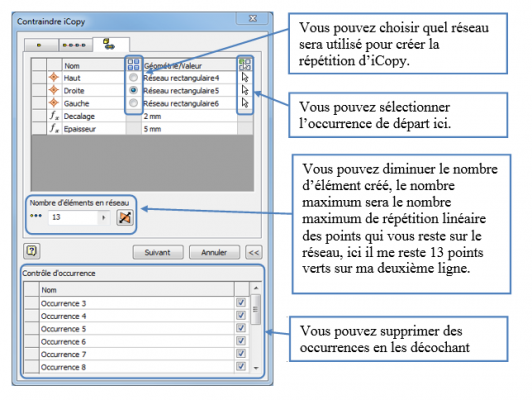

Dans l'onglet réseau de fonction vous avez aussi la possibilité de répéter votre pièce en fonction du nombre de répétition linéaire des points que vous avez créés. Voir détail ci-dessous.

Cliquez sur Suivant pour valider vos paramètres.

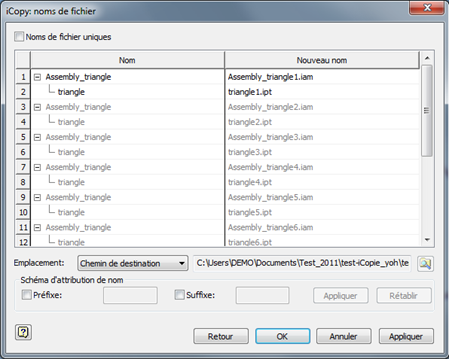

Cette fenêtre apparaît, vous voyez toutes les occurrences qui vont être générées vous pouvez leur ajouter un préfixe et suffixe.

Cliquez sur OK et voyez le résultat.

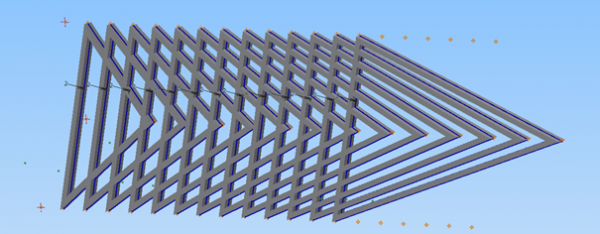

L’iCopy est alors répétée et déformée en suivant les points de construction indiqués.
