Compensation fraise dans PowerMill
PowerMill : compensation fraise
Compensation d’outil
La compensation d’outil peut causer beaucoup de problèmes aux meilleurs programmeurs. Mais elle peut aussi être une aide puissante quand elle est utilisée pour aider l’opérateur à obtenir une pièce à la cote. En réglant la longueur et le diamètre des outils dans une table d’outils dans le contrôleur de la machine-outil, les décalages peuvent être utilisés pendant un cycle d’usinage qui tient compte des variations de taille de l’outil, ou pour des déviations mineures des trajectoires programmées. Et ces changements peuvent être faits sans que l’opérateur n’ait à changer quoi que ce soit dans le programme.
2 méthodes pour gérer cette compensation dans Power Mill.
1er Méthode : Forcer la compensation sur tout type d’usinage
Effets indésirables
Cette méthode peut plus facilement générer sur la machine des conflits. Du coup, la mettre facilement en défaut, si le programmeur ne maitrise pas la géométrie usiné

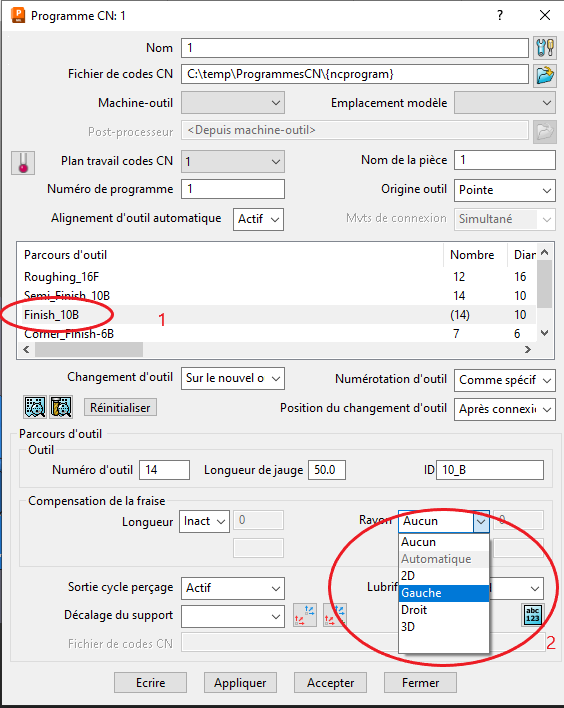

1 : Sélectionner l'usinage à compenser dans la liste dans le programme CN.
2 : Le type de compensation voulue.
2ème Méthode :
Utiliser dans les stratégie d’usinage Compensation de la fraise si proposer
Deux type de compensation vous sera proposé
- Rayon entier
Le parcours obtenu lors de la post procession sera. Les points réels de la pièce.
Et
-Usure d’outil
Le trajet outil sera. Un parcours centre outil.
Pour visualiser dans powerMill un parcourt compenser
Aller dans menu Parcours d’outil

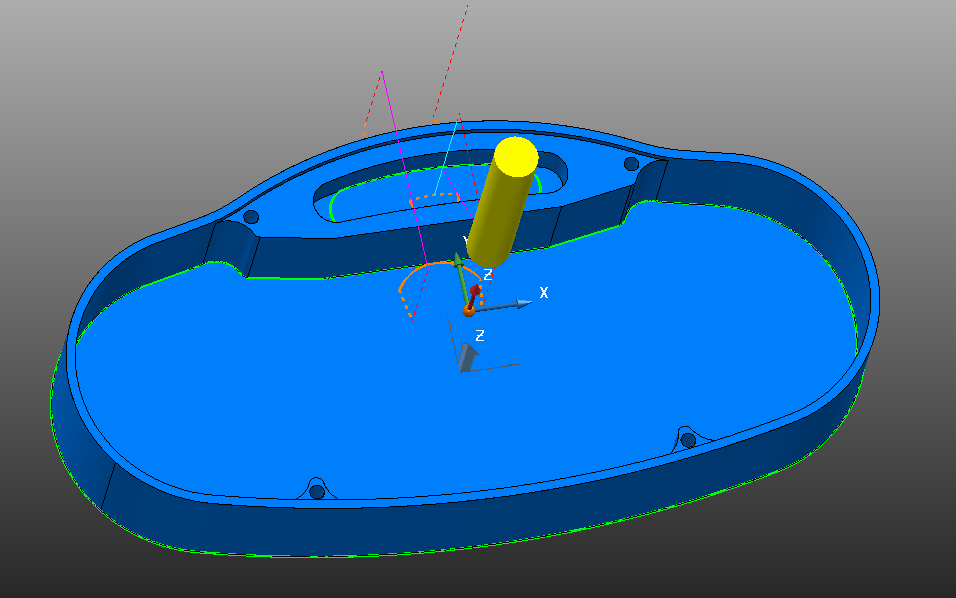

Ci-dessous visualisation d’un parcours Rayon entier
