Créer une famille RFA à partir d’un DWG 3D dans Revit

Introduction

Lors de la modélisation dans Autodesk Revit, il peut être utile d'intégrer des objets provenant d'AutoCAD 3D. Cela permet de réutiliser des éléments dessinés en DWG sans avoir à les recréer entièrement dans Revit. Dans cet article, nous allons voir comment transformer un fichier DWG 3D en famille RFA pour l’intégrer facilement dans un projet Revit.

Étape 1 : Préparer le fichier DWG 3D

Avant d'importer un DWG 3D dans Revit, il est important d’effectuer quelques préparations :

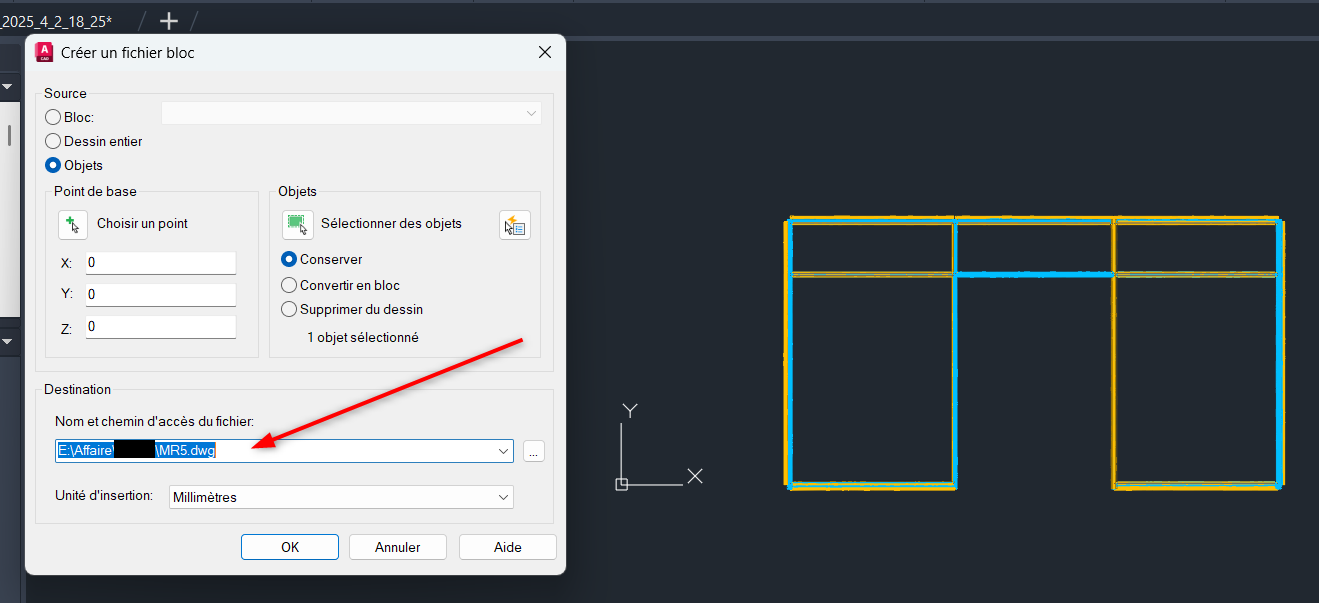

Sélectionnez l’objet à exporter sous AutoCAD 3D.
Isolez l’élément en en faisant un bloc indépendant.
Enregistrez ce bloc au format DWG dans un dossier dédié.

👉 Astuce : Assurez-vous que le modèle est bien nettoyé (pas de calques inutiles, pas de géométrie superflue) pour éviter d’alourdir votre projet Revit.

Étape 2 : Importer le DWG 3D dans une famille Revit

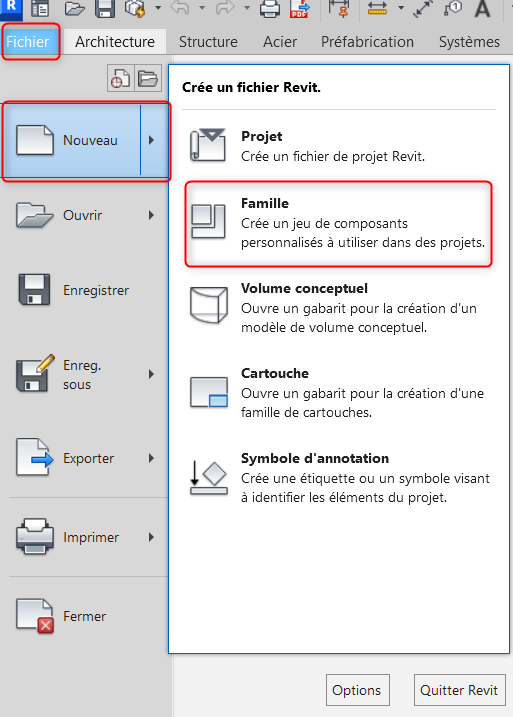

Ouvrez Autodesk Revit et créez une nouvelle famille.
Sélectionnez le gabarit approprié (ex. : Modèle générique métrique).
Importez le fichier DWG en allant dans l’onglet Insérer > Importer CAO.
Vérifiez que le fichier est bien positionné et redimensionnez-le si nécessaire.

Étape 3 : Convertir et paramétrer la famille

Une fois le DWG importé :

Assurez-vous qu’il est bien placé sur le plan de référence.
Verrouillez la géométrie si nécessaire.
Ajoutez des paramètres (matériaux, visibilité, etc.) pour optimiser son utilisation dans le projet.

Étape 4 : Charger la famille dans le projet Revit

Une fois votre famille finalisée :

Enregistrez la famille en format .rfa.
Chargez-la dans votre projet en cliquant sur Charger dans le projet.
Placez-la à l’endroit souhaité et testez son bon fonctionnement.

Conclusion

Grâce à cette méthode, vous pouvez facilement intégrer un DWG 3D dans Revit et le transformer en une famille paramétrable. Cela facilite la collaboration entre les logiciels Autodesk et optimise votre flux de travail.
