Création d’un « zoom » sur un plan masse
Réalisation d’un « zoom » sur un plan masse, avec la fonction « zone masquée » :
Lors de réalisation de permis de construire, et notamment sur un plan masse, il peut être intéressant d’illustrer un zoom sur une vue aérienne pour illustrer une zone précise.
Revit ne permettant pas de réaliser des zones d’impression circulaire, je vous conseille d’utiliser tout simplement la zone de masquage
Puis de dessiner en esquisse comme ci-dessous une grande zone de masquage, dans laquelle vous dessinez un cercle représentant votre zone à zoomer :
Après validation de votre zone de masquage, vous obtenez le cercle du zoom souhaité.
A présent, dans les propriétés de votre vue, cadrez la vue :
Puis décochez « Zone cadrée visible
Voici le résultat :

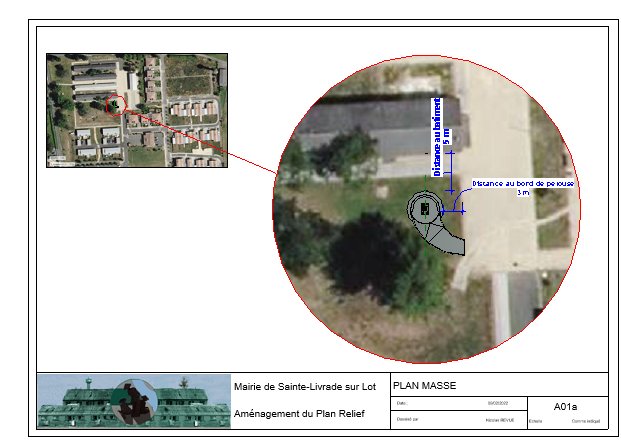

Et voilà, il n’y a plus qu’à placer cette vue dans votre feuille « plan masse », puis l’annoter comme ci-dessous.
Voilà!! A bientôt sur notre blog Aplicit
