Créer un catalogue de type avec REVIT

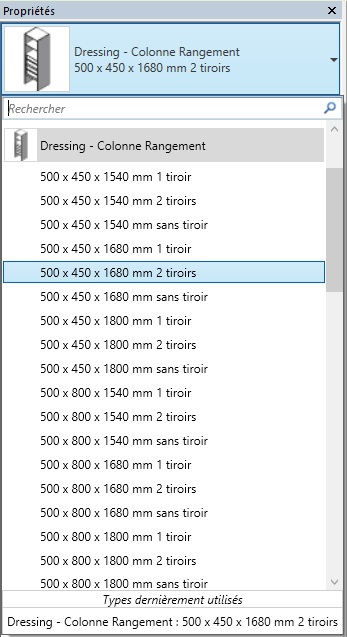

La création et l’utilisation de famille déclinée sous une multitude de types peut s’avérer fastidieuse
(Comme pour les portes, les fenêtres, les poutres et les ossatures)

Pour éviter cela, il est possible de créer un catalogue de type. Cela présente 2 avantages :

1)      Il sera plus rapide de créer chacun des types dans la famille

2)      Au chargement de la famille, on pourra choisir les types à charger et même réduire la liste en fonction de filtres.

Le catalogue de type n’apparaît que si l’on charge la famille depuis un projet (pas de glissé-déposé ou de chargement dans le projet depuis la famille).

Pour créer un catalogue de type, une fois votre famille terminée, il faut créer un fichier .txt qui a le même nom et au même endroit que le fichier .rfa de la famille

Dans le fichier texte chaque ligne correspondra à un type. Chaque type est défini par une suite de paramètres préalablement créés dans la famille. Il est possible d’utiliser tout ou partie des paramètres créés.

Pour définir les paramètres utilisés dans le fichier texte il est impératif en première ligne de les indiquer suivant une syntaxe précise :

,Nom_paramètre_1##Type_de_paramètre##unité_de_paramètre,Nom_paramètre_2##Type_de_paramètre##unité_de_paramètre, ……

Les paramètres sont séparés entre eux par une virgule. Il est à préciser que la ligne doit commencer par une virgule. Cela sert en premier lieu à indiquer le nom du type.

Exemple de syntaxe :

,Longueur##LENGTH##MILLIMETERS,Largeur##LENGTH##MILLIMETERS

300x600mm,300,600

400x500mm,400,500

Attention : tous paramètres non utilisé dans le fichier texte prendra la valeur par défaut de la famille.

Il possible de créer ce fichier texte depuis la famille en passant par menu revit -> exporter -> type de famille.

Avec cette manière tous les paramètres avec une valeur par défaut seront listés dans le fichier texte.
