Créer une hachure personnalisée sur Revit

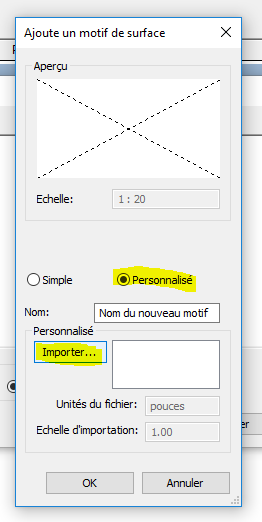

Pour créer une hachure personnalisée sur Revit, importer un fichier .pat contenant le motif.
Pour créer un fichier .pat, créer un Document Texte : clic droit dans l'explorateur => Nouveau => Document texte => modifier l'extension .pat.

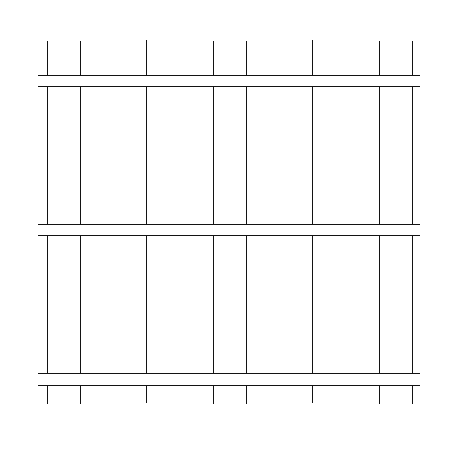

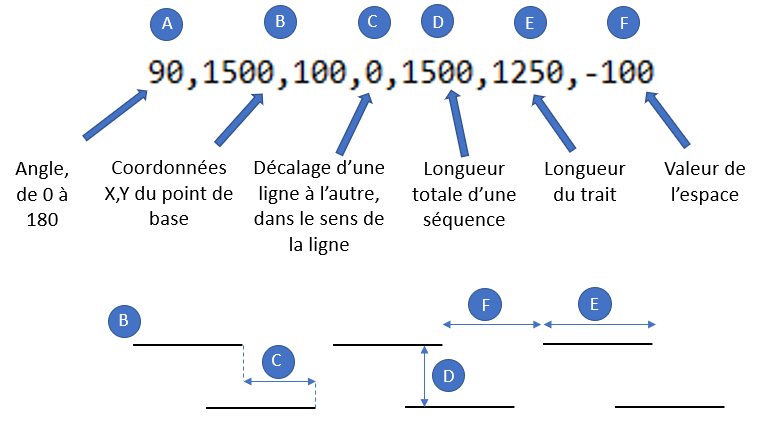

Voici un exemple expliqué de syntaxe permettant d’obtenir cette hachure :
A bientôt sur le blog Aplicit!
Bonjours, je voudrais créer diverse hachures sur le logiciel Révit.
Mais j’arrive pas à faire des forme arrondi ou un peu en ziczac, comme pour les hachure d’isolation , bois, béton ou gravier.
Très bon tuto!
Perso, j’ai fait des fichiers pat dans autocad.
Mais depuis que j’utilise Revit, j’ai ajouté le plugin pyRevit et c’est le bonheur pour faire des hachures persos.
