Créer une rampe d’accès Revit

Il existe différentes méthodes pour créer une rampe d’accès sur Revit (Rampe handicapée ou rampe de parking par exemple) :

1/ Utiliser l’outil Rampe d’accès
Cet outil est utile pour créer une rampe handicapée qui mène d'un point A à un point B, sans dépasser un certain pourcentage.

- Onglet Architecture > Rampe d’accès
- Dessiner la rampe d’accès désirée.
Dans les propriétés, vous pouvez changer la largeur de la rampe.

- Vous pouvez également régler son inclinaison dans « Modifier le type »
Dupliquer et renommer votre rampe d’accès avec le pourcentage maximum désiré puis changer la valeur de l’inclinaison max. de la rampe d’accès.
Par exemple, pour une rampe qui atteindra un pourcentage maximum de 5%, vous calculez comme ceci : 100/5 = 20
Afin que la rampe d’accès atteigne le niveau supérieur, vous pouvez modifier la longueur maximale de l’inclinaison.

Les gardes corps s'implantent automatiquement sur la rampe ; Vous pouvez les supprimer ou les modifier en cliquant dessus.

2/ Utiliser l’outil Sol
Cet outil est utile pour créer une rampe de parking ou une rampe avec une inclinaison spécifique.

- Onglet Architecture > Sol > Dalle Architecture
- Dessiner la rampe d’accès désirée puis dessiner une flèche d’inclinaison.
Dans les propriétés, vous pouvez choisir de changer soit la hauteur soit le pourcentage d’inclinaison de la flèche en fonction des informations dont vous disposez.

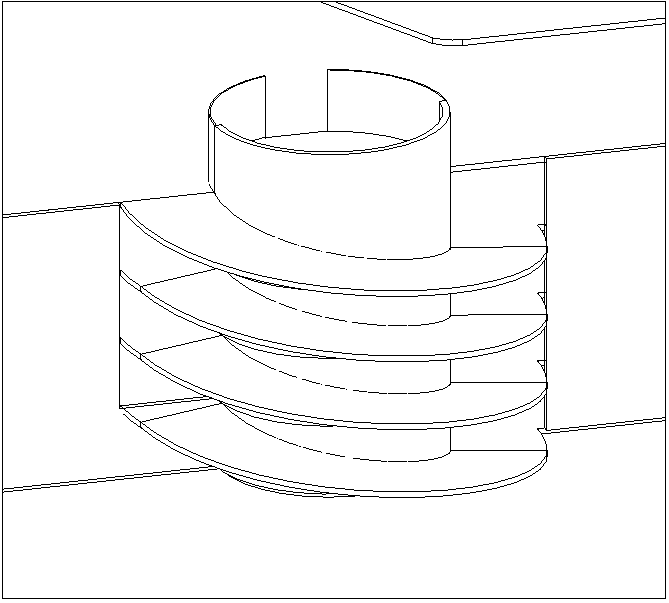

Dans le cas d’une rampe circulaire de parking, il est possible d’utiliser l’outil Rampe d’accès (1) si vous possédez le pourcentage exact de pente mais également l’outil Sol (2) si vous possédez la hauteur exacte à monter.
Dans ce dernier cas, il vous suffit de créer un sol et dessiner la rampe d’accès désirée comme indiqué en 2/ > Valider.

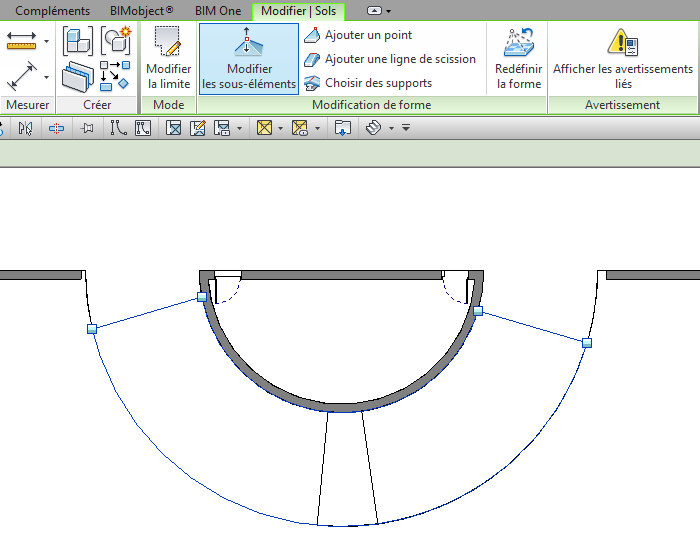

Cliquer ensuite sur Modifier les sous-éléments puis cliquer sur les carrés aux extrémités de la dalle, noter la hauteur puis taper Echap.
Cette manipulation permet d'éviter d'avoir des dévers aux extrémités de la rampe.

A bientôt sur le blog Aplicit!
