Définir des limites de longueur à une famille REVIT

Dans certains cas, lors de la création d'une famille, celle-ci doit présenter une cote d'occurrence afin de laisser l'utilisateur adapter la dimension de l'objet à ses besoins.

Cependant, pour des contrainte de fabrication ou de conception, il est important de "borner" ces dimensions à ce qui est livrable par le fabricant.

Il est possible de le réaliser avec Revit en utilisant des conditions de "if" imbriqué :

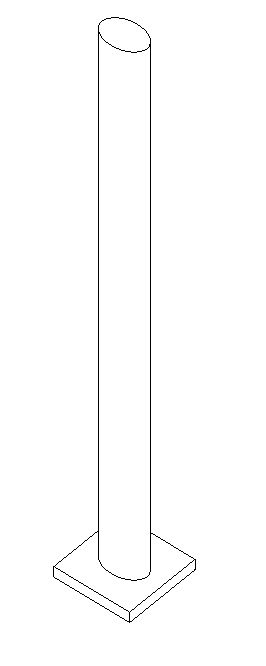

Voici l'exemple d'une colonne électrique. Le besoin est tout en laissant la possibilité à l'utilisateur de faire varier la hauteur de la colonne, celle-ci ne doit pas dépasser 3,00m et être supérieure à 0.3m.

Nous allons commencer par créer le paramètre "utilisateur" c'est à dire celui qui va permettre à l'utilisateur de rentrer sa donnée.

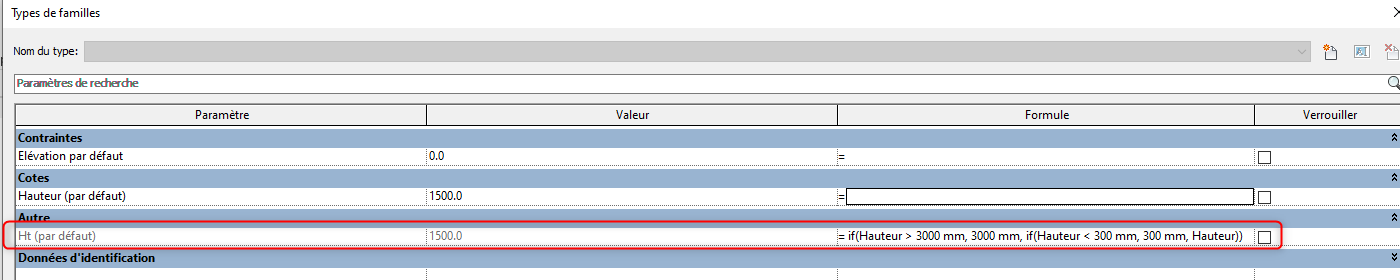

Puis on va créer un deuxième paramètre de "contrôle" qui va contrôler si la valeur du paramètre utilisateur est dans la plage demandée et valider ou bornée celle-ci. Pour celà on associer une formule :

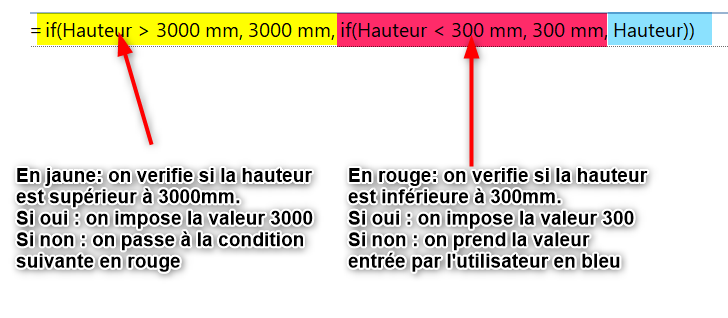

La formule est une succession de condition qui va permettre de borner la longueur :

On peut mettre autant de conditions les unes à la suite des autres, cependant il faut garder à l'esprit que les première sont prioritaires. Dans le cas où les condition n'interfere pas entre elles ça n'a pas d'importance (comme dans ce cas, la valeur hauteur ne peut êtreà la fois 3000 et 300).

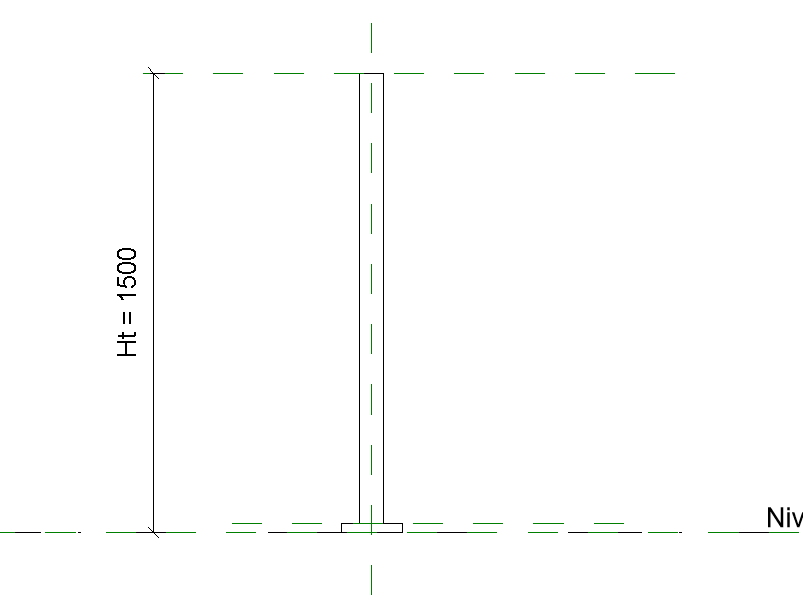

Enfin on associe le paramètre de "contrôle" (dans cet exemple "Ht") à la cote paramétrique qui définit la hauteur.

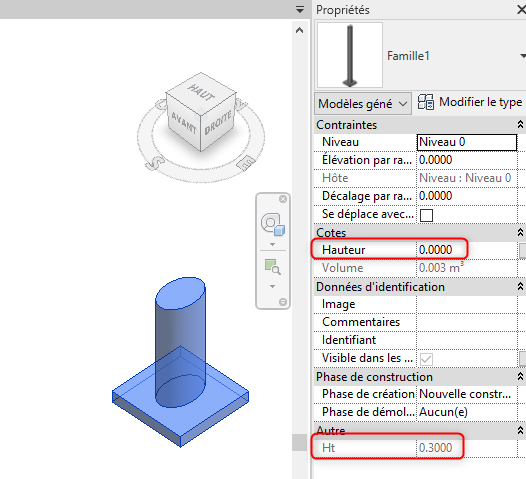

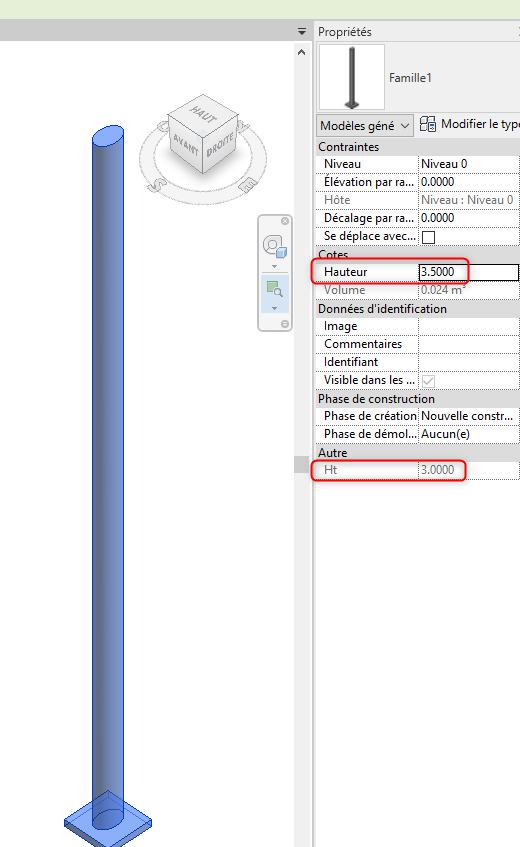

Ainsi l'utilisateur "pilote" la hauteur avec le paramètre "Hauteur" qui est ensuite borné par le paramètre de "contrôle" " Ht" qui donne la hauteur géométrique de l'objet.

A bientôt sur votre blog Aplicit !
