Pour faciliter l'esquisse, envisagez de déplacer ou de faire pivoter le système de coordonnées d'une esquisse.

Nota: il faut le faire avant toute création de géométrie.

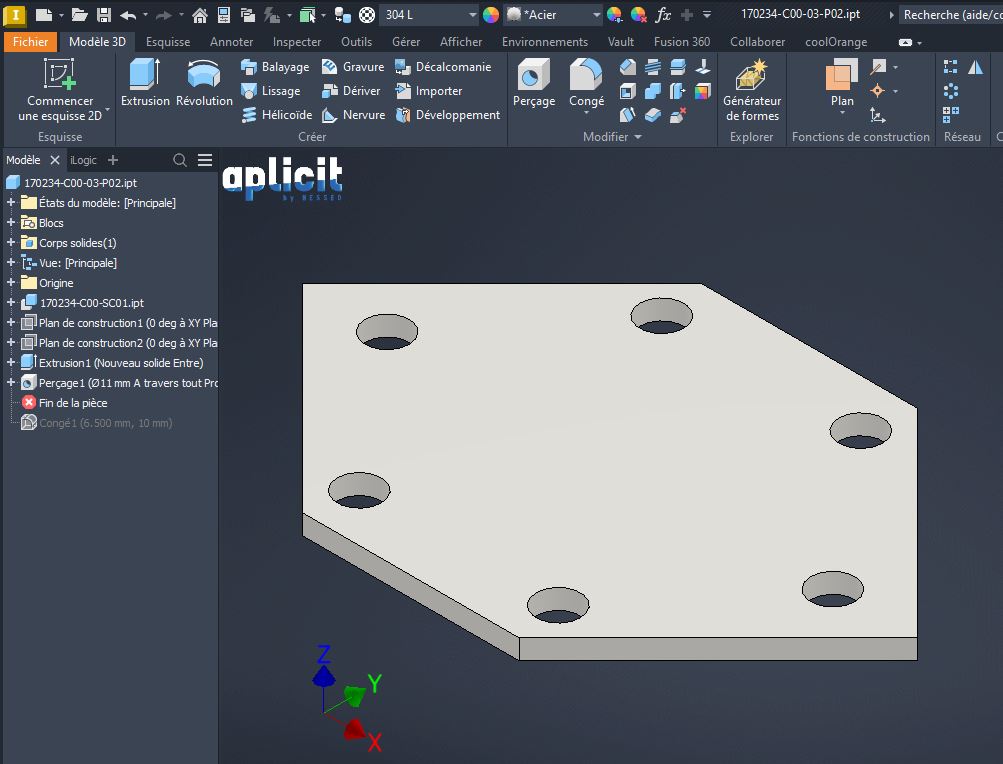

Dans cet exemple, le modèle de base est une extrusion avec des faces non orthogonales, qui constitue la base d'une opération ultérieure.

Lors du positionnement d'une deuxième esquisse,

La direction du système de coordonnées ne correspond pas à l'angle des faces.

Il faut donc éditer le système de coordonnées.

Cliquez sur le bouton Modifier le système de coordonnées qui se trouve dans le panneau Esquisse 2D.

Vous pouvez également modifier le système de coordonnées par la suite en cliquant sur l'esquisse en question et en sélectionnant "Modifier le système de coordonnées" dans le menu.

Une croix d'axes dont les directions et les origines peuvent être alignées sur la figure existante s'affiche. Sélectionnez le point zéro bleu de la croix d'axes pour modifier sa position,

l'axe X ou Y pour l'aligner sur une arête.

Aligner l'axe X (Rouge) sur l'arête désirée

ou cliquez sur Bouton droit de la souris pour inverser la direction de l'axe (Inverser l'axe) et sur OK pour revenir à la création d'esquisse.

Cela permet d'utiliser les outils "coordonnées précises"

Vous obtenez aussi des géométries orientées horizontalement et ou verticalement en rapport avec le nouveau système de coordonnées.
