Déverrouiller les couches d'un mur dans Revit
Il est possible de déverrouiller les couches des murs multicouches pour en modifier le profil et permettre de créer des soubassements ou des acrotères spécifiques. Suivez cette procédure.
Modifier les propriétés du mur
Tout d'abord, sélectionnez les propriétés du mur multicouche que vous voulez modifier : En mode de modification de la famille de mur, sélectionnez structure... comme pour modifier les couches de cette famille puis en bas de la fenêtre activer le bouton aperçu :

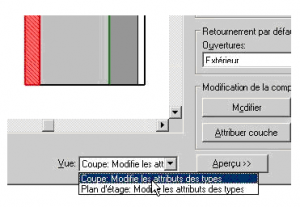

Une fois dans ce mode, sélectionner la vue en coupe du mur par le menu déroulant :

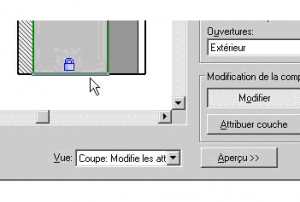

Activer le bouton modifier et à la base du mur, sélectionnez la ou les couches à modifier, ouvrez le cadenas pour déverrouiller.
Utiliser cette nouvelle fonction
Refermez les fenêtres de propriétés et dans une vue en coupe sélectionnez votre mur.

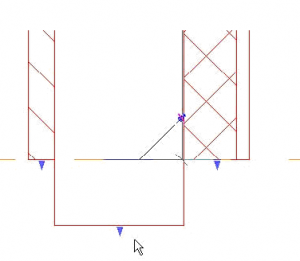

Remarquez que maintenant, plusieurs flèches de décalage inférieur sont affichées. Dans notre exemple nous avons déverrouillé la couche porteuse du mur. Il est maintenant possible d'étirer uniquement cette couche.

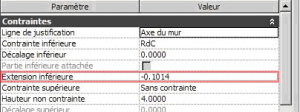

Il est également possible de régler ce décalage de façon précise par le biais de propriétés du mur, par le paramètre extension inférieure maintenant activé.
Évidemment cette procédure est possible également en tête de vos murs. Il est alors facile de modifier ces murs pour en créer un soubassement et une extension en acrotère en utilisant un seul mur.
Note :
Cette modification est effective en 3D dans le projet
Cependant le matériau appliqué ne correspond pas (encore) au matériau de la couche qui est décalée. Il suffit cependant d'utiliser l'outil Peindre pour corriger cela.
Cela est il toujours dans la version Revit 2013?
après être allé dans la propriété d’un mur (composé de 2 couches) puis dans sa structure, on sélectionne la coupe en vue, je dévérouille le bas en ouvrant les 2 cadenas . je valide et visualise la vue en coupe je n’obtiens pas pour mes 2 couches 2 flèches de décalage comme vous, mais une seule alors que mes 2 cadenas ont bien été dévérouillés? pourquoi?
Bonjour,
Il faut utiliser cette astuce de façon ponctuelle. Si elle ne résoud pas votre problème alors il est peut-être préférable de vous tourner vers une autre solution. En ce qui concerne votre cas, je verrais bien les murs empilés. C’est un outil très puissant dans Revit.
Cordialement,
Bonjour, tout d’abord merci pour ce site fort utile, je me pose actuellement une question simple, peut être pourrez vous y repondre. J’ai crée un mur béton contenant une couche d’isolant, je voudrais me servir de ce mur pour créer l’acrotère, lorsque je déverrouille les couches je peux en effet stopper l’isolant sous toiture, par contre impossible de raccorder les couches béton de l’acrotère, il me reste toujours un ‘espace vide qui était réservé à l’isolant. Si vous aviez une réponse je vous remercie d’avance.
