Saviez-vous que dans le mode simulation de l’espace FABRICATION (avec ou sans la machine) vous avez la possibilité d’exporter le BRUT restant en tant que corps .STL ?
🎯 Intérêt de l’enregistrement du BRUT :
Cela permet une continuité entre les différents posages (exemple usinage du BRUT, puis ½ finition, et finition.
Vous pouvez réutiliser par exemple un brut généré en tant que BRUT depuis le solide.
Très utilise lorsque vous êtes amenés à changer de montage d’un centre d’usinage à un autre (fraisage vers le tournage par exemple, ou l’inverse).
C’est aussi un gain de temps sur des parcours d’usinage d’ébauches adaptatifs.
Créer une référence visuelle dans une documentation technique par exemple.
Si vous usiner des pièces à partir de bruts déjà préformés (exemple : pièces forgées ou issues de fabrication additive), vous pouvez enregistrer le brut puis l’importer dans un nouveau projet.
Méthode à suivre sur Fusion :
- Avoir des parcours outils générés et calculés, dans un posage.

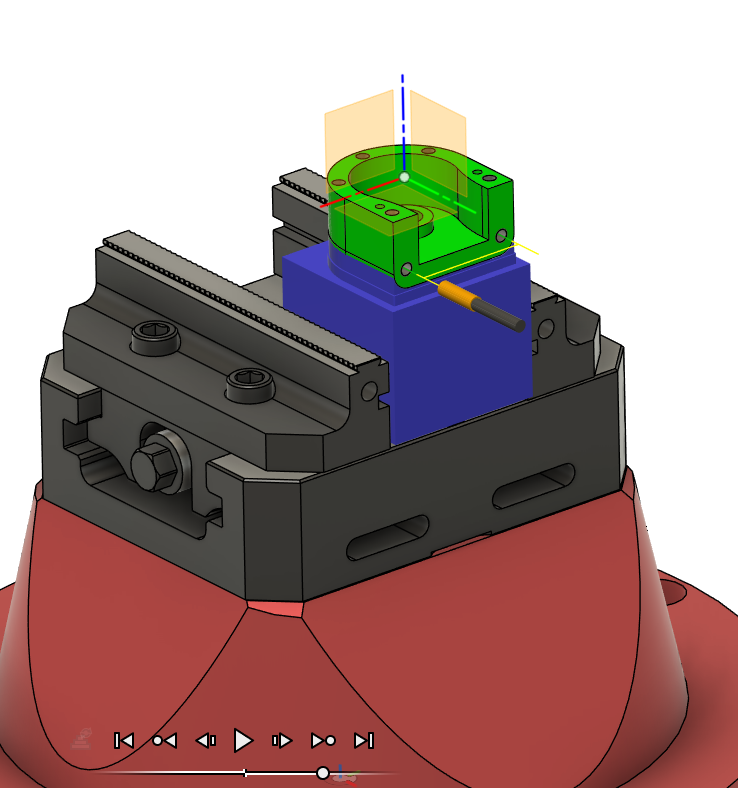

- Lancer une simulation d’un posage ou d’un parcours unique.

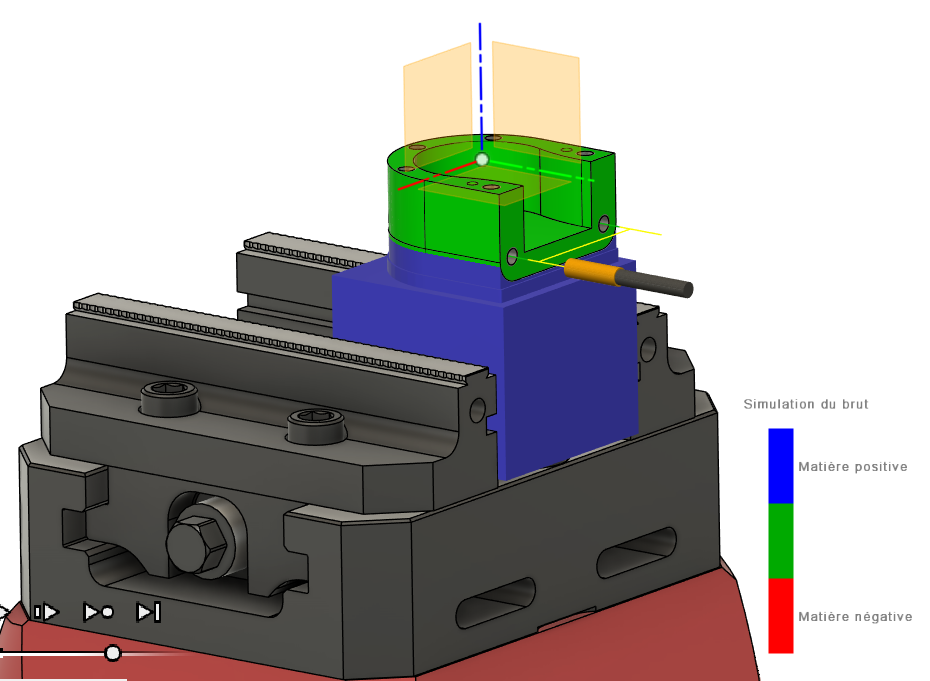

- A la fin de la simulation vous visualisés le restant de brut non usiné (ci-dessous de couleur BLEUE) :
- Faire un clic droit dans le vide sur l’écran
- Puis déplacer votre curseur sur BRUT / Enregistrer le brut …
- Cela vous ouvre une fenêtre « enregistrer le brut »
- Entrez le « Nom », puis un chemin d’enregistrement sur Cloud ou en Local (ou les deux) :
- Vous pouvez ensuite en mode CONCEPTION (ou en créant un modèle de fabrication), insérer le maillage du BRUT créé.

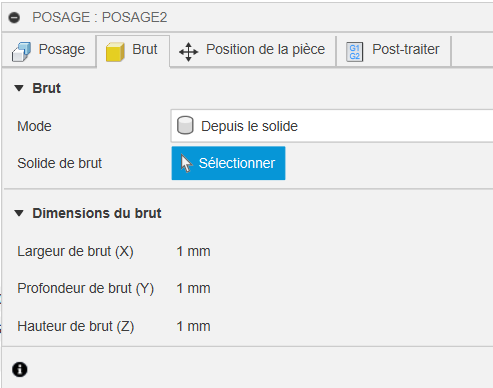

- Puis dans un nouveau posage, définir le BRUT « depuis le solide » et sélectionner le STL chargé :
Pour toute question supplémentaire n’hésitez pas à contacter notre support : support@aplicit.com
Rendez-vous le mois prochain pour un nouveau sujet, sur le Blog APLICIT ! 😉
