Fichier(s) STEP / Ouvrir OU Importer

Récupérer un fichier STEP "client", et le placer dans sa conception, est souvent une tache fastidieuse.

En effet, cela peut alourdir vos fichiers et donc, générer des lenteurs.

A ce jour, 2 options sont possibles.

1 - OUVRIR directement le STEP:

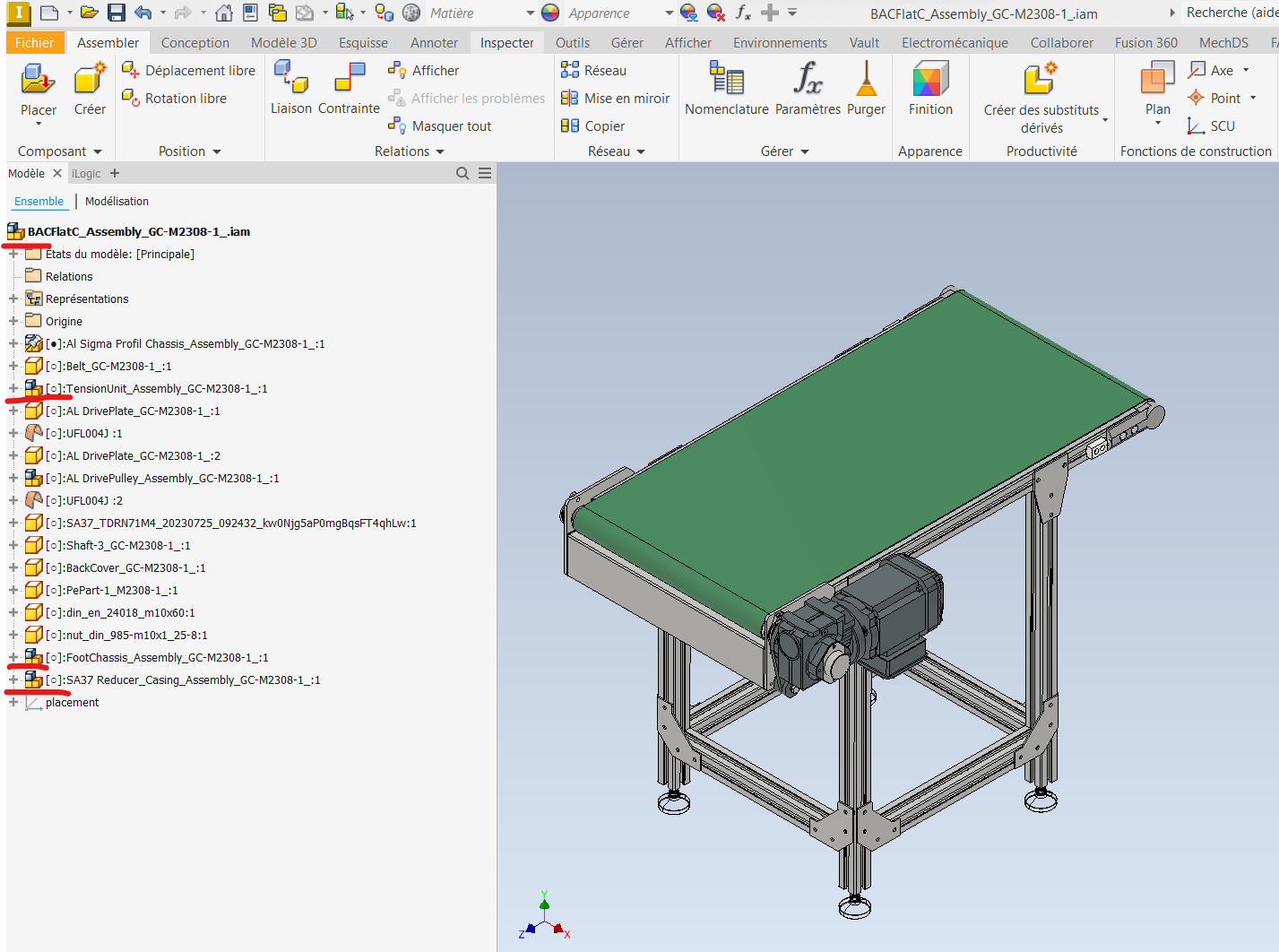

INVENTOR va alors récréer l’arborescence native du fichier avant son exportation.

Si le fichier client était composé d'un ensemble, d'un ou plusieurs sous-ensembles et donc de différentes pièces, vous retrouverez ce schéma dans votre fichier final.

• Utilisez cette méthode si le fichier STEP est un projet indépendant et que vous ne prévoyez pas de l'incorporer dans un modèle Inventor existant.
• Cela vous permet de travailler exclusivement sur le fichier STEP en tant que modèle autonome dans une nouvelle session d'Inventor.

Vous pourrez, si vous le souhaitez, enregistrer ce fichier dans un format ".sat" OU ".stp" afin de pouvoir la manipuler plus facilement.

2 - IMPORTER le STEP dans un fichier "Standard.ipt".

INVENTOR va importer tous les éléments présents en corps volumiques, et ceux-ci apparaitront dans le dossier "Corps solides".

Avec cette option, il pourra être plus facile de supprimer des éléments non désirables.

• Utilisez cette méthode si vous souhaitez incorporer les composants du fichier STEP dans un modèle Inventor existant.
• Vous pouvez importer le fichier STEP dans un assemblage ou une pièce Inventor, ce qui vous permet de positionner et de configurer les composants importés selon vos besoins.
• Cela vous permet de travailler sur l'ensemble de l'assemblage avec les composants importés.

Vous pouvez créer un lien externe vers le fichier STEP :

• Cette méthode est utile lorsque vous prévoyez de maintenir une connexion dynamique entre le fichier STEP et votre modèle Inventor.
• Vous pouvez créer un lien externe qui fait référence au fichier STEP. Toute modification apportée au fichier STEP se reflètera automatiquement dans votre modèle Inventor.
• Cette approche est particulièrement pratique lorsque vous travaillez avec des fournisseurs, ou des équipes externes, qui mettent à jour régulièrement le fichier STEP.
