Le fond de plan est un outil qui peut être très utile lorsque l'on veut superposer à sa vue en plan une vue d'un autre étage (pour les alignements de porteurs par exemple) ou de plafond du même niveau ou inférieur (éclairage, position des trémies). Cet outil d'apparence simple peut s'avérer compliqué à maitriser.
- Le principe

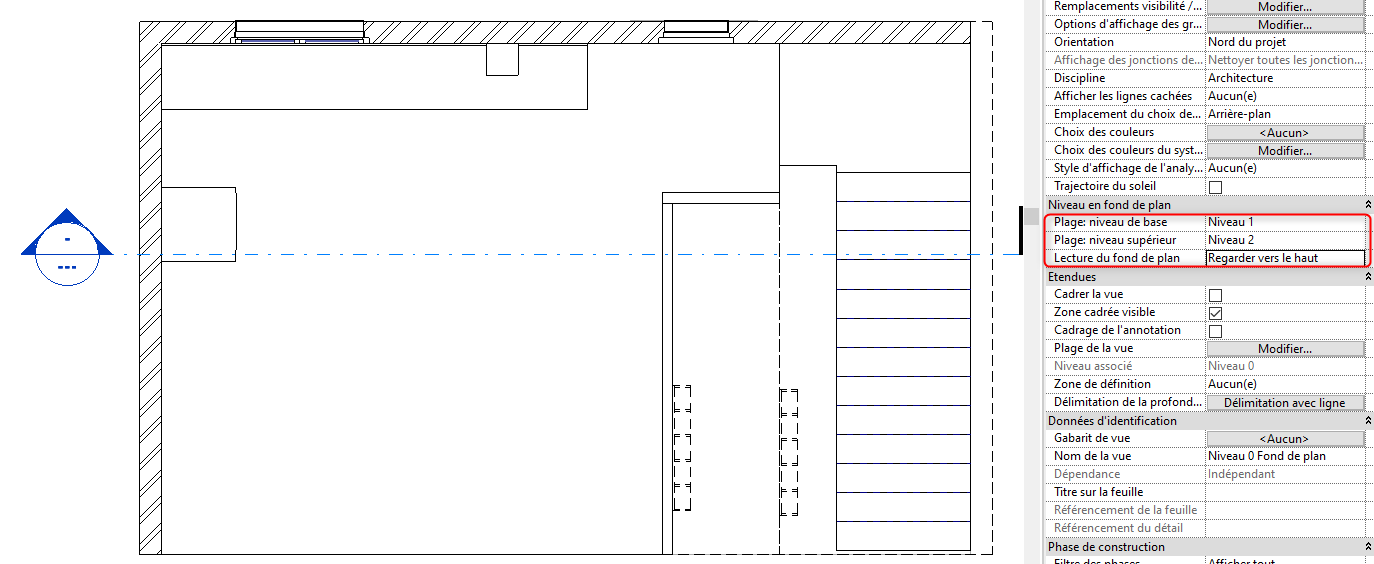

Pour créer un fond de plan, il suffit de d'utiliser les 3 paramètres ci-dessous dans les propriété d'une vue en plan :
Le niveau de base et le niveau supérieur définissent les limites de visibilité des objets du fond de plan créé. Ces limites sont exclusivement un niveau (à ne pas confondre avec une vue).
Attention : un niveau n'est listé que si une vue est attribuée à ce niveau.
Un fond de plan peut inclure plus d'un seul niveau (par exemple du niveau 1 (pour la base) au niveau 12(pour le niveau supérieur)).
La lecture du fond de plan définie la direction de vue du fond de plan :
"Regarder vers le bas" = du niveau supérieur vers le niveau de base
"Regarder vers le haut" = du niveau de base vers le niveau supérieur
- Exemple
Si le principe parait simple, en pratique les choses se compliquent. Prenons l'exemple de cette maquette :
Lecture vers le bas :
Voici ce que nous obtenons en cas de lecture vers le bas, c'est à dire du niveau supérieur (ici le niveau 2) vers le niveau de base (ici le niveau 1) :
Aucun fond de plan n'est visible ! Car le plafond, premier composant rencontré par le sens de la vue masque le reste.
Souvent, un sol ou un plafond est situé juste en dessous du niveau supérieur, bloquant la visibilité des composants situés en-dessous.
Solutions :
Lecture vers le haut :
Voici ce que nous obtenons en cas de lecture vers le haut, c'est à dire du niveau de base (ici le niveau 1) vers le niveau supérieur (ici le niveau 2) :

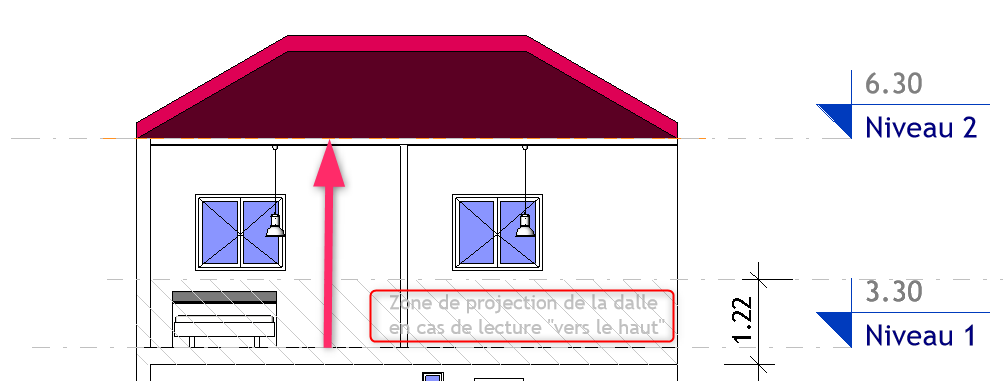

Aucun fond de plan n'est visible encore une fois! La raison : il y a une projection du sol inférieur de 1.22m par rapport à son arase inférieure !
Cette projection bloque la visibilité de tous les autres composants au-dessus.

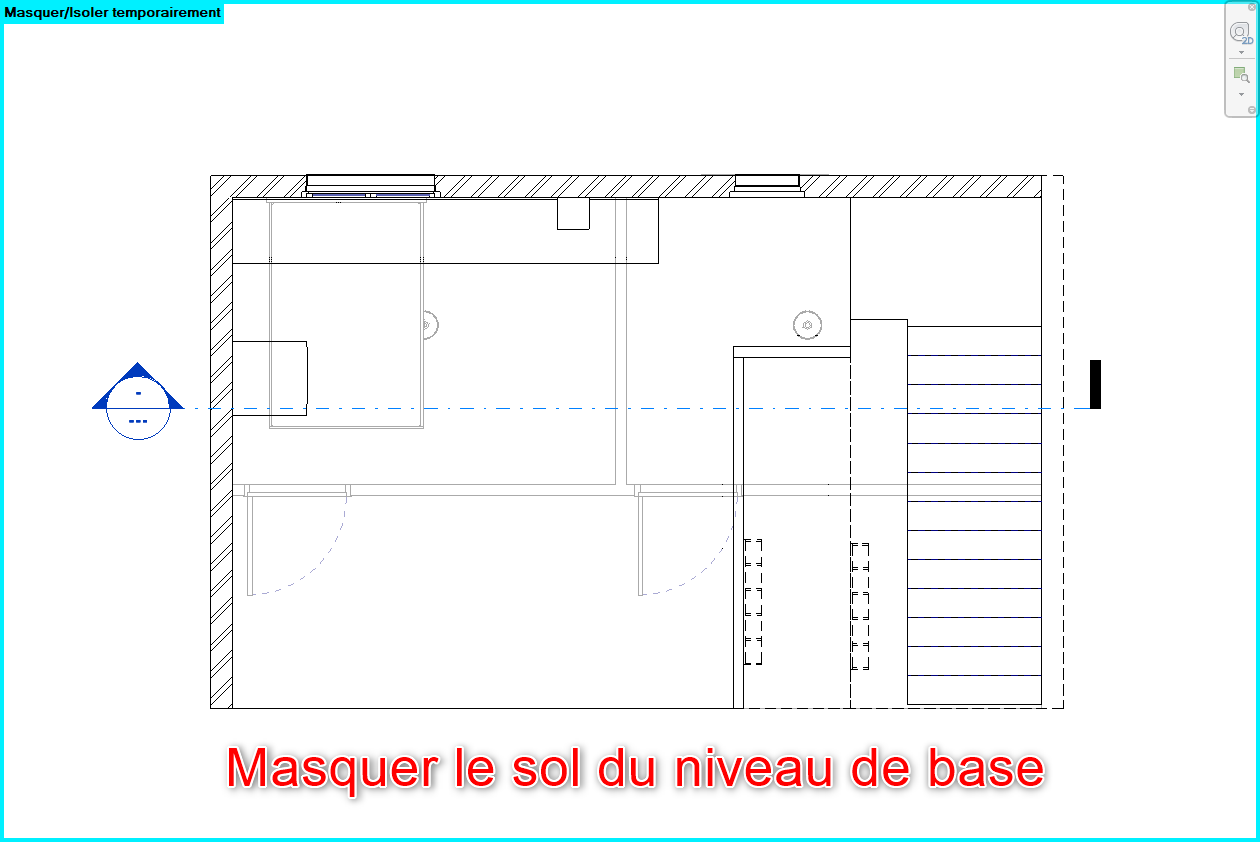

Solutions :
Cas du fond de plan situé dans la plage de vue :
Un composant ne peut être inclus dans un fond de plan si celui-ci est situé dans la plage de visibilité normale (entre le plan de coupe et le bas) de la plage de vue.
De plus, la plage de visibilité supérieure d'une plage de vue (entre le haut et le plan de coupe qui rend visible les catégories fenêtre, meuble de rangement et modèle générique) n'est plus active et est remplacée par celle du fond de plan. (Plus d'informations sur les plages de vues)
Pour mieux comprendre ces deux principes, voici un exemple :
Si un fond de plan vers le haut du même niveau est créé sur ce plan d'étage, nous observons les choses suivantes :
Pour visualiser en fond de plan les meubles bas, nous devons les exclure de la plage de visibilité normale (zone plan de coupe-bas) de la plage de vue :
A bientôt sur le blog Aplicit !
Ces articles peuvent vous intéresser :
Ou comment grâce au Nom du circuit renseigner un Numéro [...]
Lorsque l’on travaille sur des projets BIM, il est important [...]
La palette contextuelle se place par défaut à sa dernière [...]
Créer des palettes d’outils Intérêt des palettes d’outils : Accès rapide [...]
Aller dans « Gabarit de vues »→ « Gérer les gabarit de vue »→ Lecture de fond de plan décocher
Si lecture de fond de plan est grisée, bloqué ou verrouillé faire cela :
Aller dans « Gabarit de vues »→ « Gérer les gabarit de vue »→ Lecture de fond de plan décocher « inclure »
Bonjour,
Concernant la direction de visibilité du fond de plan, cette option est parfois grisée (inaccessible) malgré l’activation des niveaux en fond de plan. Sauriez-vous quelle en est l’explication et comment avoir accès à cette option lorsqu’elle est grisée?
En vous remerciant,
Benoît
Bonjour, si la direction est verrouillée (paramètre « Lecture du fond de plan » est « inclut ») dans votre gabarit elle devient grisée dans votre vue. Il suffit donc de décocher la case « inclure » pour pouvoir la modifier.
