Dans certaines situations (Zones pentues, en contre dépouille) le palpage 3 axes n’est pas possible.

Pour les personnes équipées de machines 5 axes, Fusion vous permet de remédier à ce problème d’accessibilité, en orientant les axes rotatifs de la machine (palpage en 3 + 2 axes positionnés).

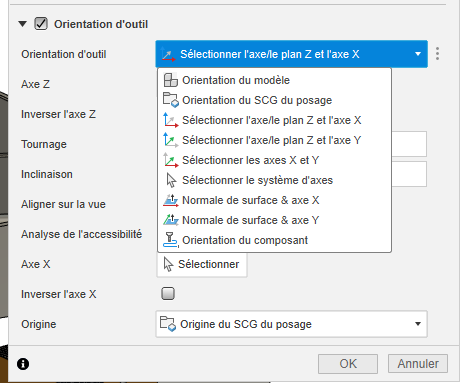

Cet article vous explique comment gérer les différentes possibilités d’orientation outil.



Une image contenant texte, Appareils électroniques, capture d’écran, affichage

Description générée automatiquement



1- Analyse de l’accessibilité :

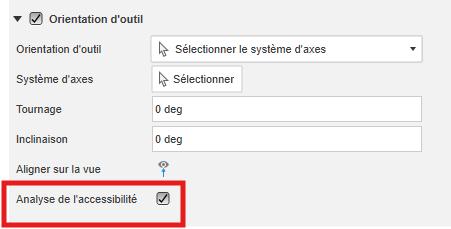

  • Un outil peut vous aider pour définir votre type d’orientation outil, c’est le bouton « Analyse de l’accessibilité » :



Une image contenant texte, capture d’écran, affichage, logiciel

Description générée automatiquement



  • Grâce à cet outil, vous visualiser en temps réel l’accessibilité de votre palpeur, en suivant de son orientation choisie :

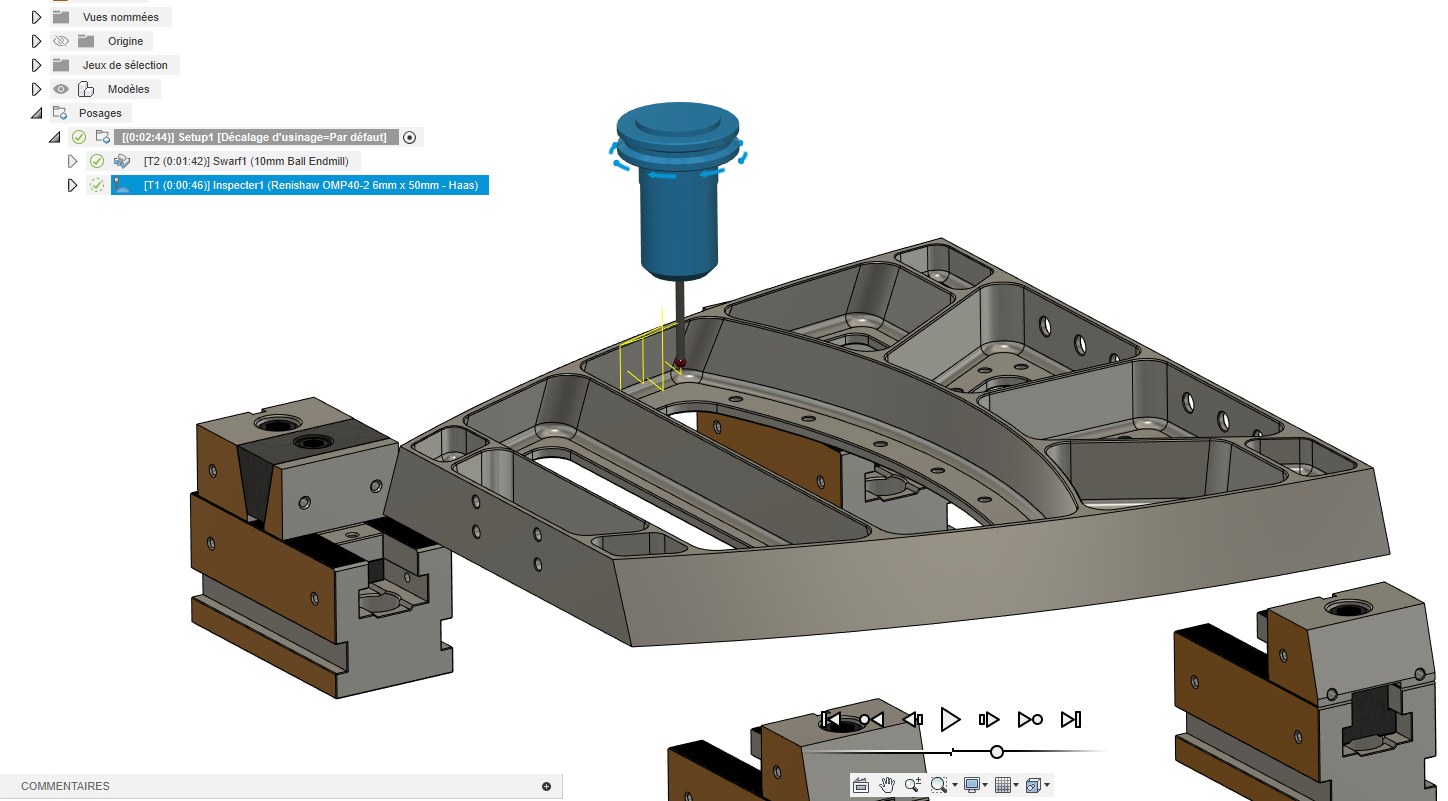

Par exemple par le cas ci-dessous, nous voyons que les points de palpages sont inaccessibles, à cause de l’angle de contre dépouille :

Une image contenant Modèle réduit, capture d’écran

Description générée automatiquement

Une image contenant dessin, croquis

Description générée automatiquement





2- Choix « Orientation du modèle ou du SCG du posage » :



Une image contenant texte, capture d’écran, logiciel, Police

Description générée automatiquement



  • Ces 2 choix vous permettent de dupliquer l’orientation de la CAO (modèle), ou l’orientation préréglée dans le posage (SCG posage).

Vous êtes tributaire de l’orientation de la CAO ou du posage, mais vous pouvez ensuite régler et incliner votre repère avec les outils « Tournage et « Inclinaison »

Une image contenant Modèle réduit, jouet, Véhicule de jouet, Jeu de construction

Description générée automatiquement

Une image contenant capture d’écran

Description générée automatiquement



3- Les choix « Sélectionner …  L’axe / le plan Z et l’axe X,

ou l’axe Y

ou les axes X et Y

ou le système d’axes » :

Une image contenant texte, capture d’écran, nombre, logiciel

Description générée automatiquement

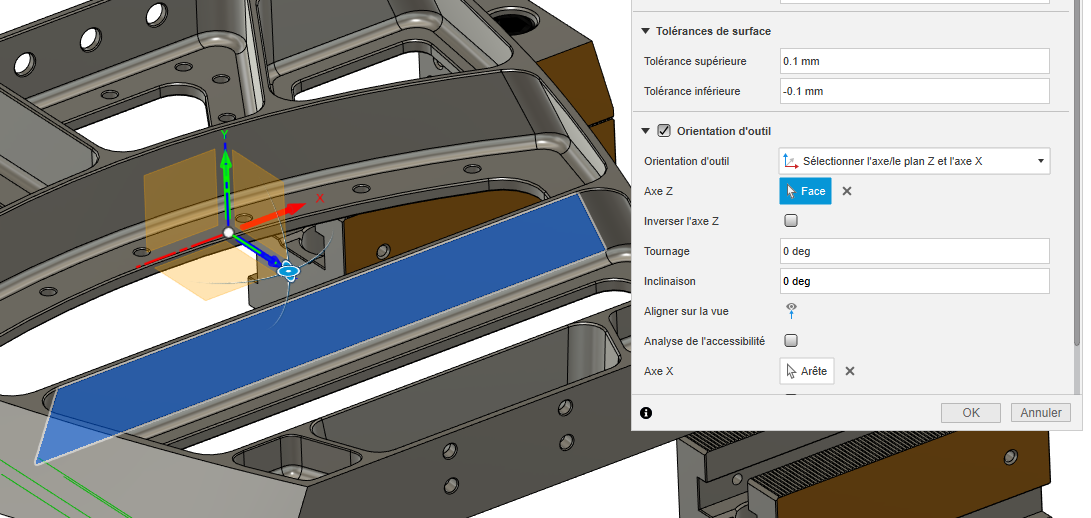

Ces choix vous permettent de sélectionner un plan ou une arête directement sur le modèle CAO, pour définir le PLAN Z, puis la même chose pour définir l’axe X ou Y (le 3ème axe suivra par logique).



Par exemple, le plan de la face pour Z  :



Une image contenant capture d’écran, texte, Logiciel de graphisme, Logiciel multimédia

Description générée automatiquement





4- Les choix « Normale de surface et axe X / ou Y » (avec l’extension Manufacturing)



Une image contenant texte, capture d’écran, logiciel, nombre

Description générée automatiquement



  • Cliquez sur n’importe quel point sur une surface de forme, le plan Z s’orientera suivant la normale (perpendiculaire) de cette surface :

(On distingue un vecteur (Z) au bout de la souris, qui s’oriente suivant la forme de la surface pointée)

Une image contenant capture d’écran, Logiciel de graphisme, Logiciel multimédia, Modélisation 3D

Description générée automatiquement



  • Choisissez ensuite une arrête ou un plan, pour orienter l’axe X :



Une image contenant capture d’écran, texte, Logiciel de graphisme, Logiciel multimédia

Description générée automatiquement



  • Notez que le Point sélectionné sur la surface au départ, devient par défaut l’emplacement du trièdre d’origine (Point de surface) :

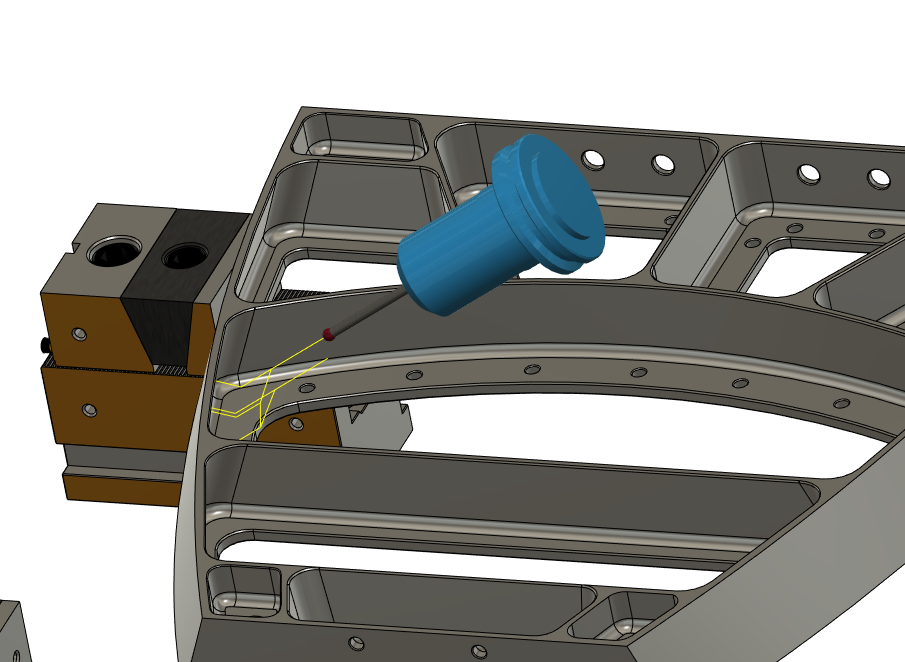

  • En vérifiant l’accessibilité, vous voyez à présent que les points de palpage sélectionnés sont palpables :



Une image contenant texte, capture d’écran, diagramme, conception

Description générée automatiquement



  • Vérification des collisions correcte, avec la simulation :







Pour toute question supplémentaire n’hésitez pas à contacter notre support : support@aplicit.com

Rendez-vous le mois prochain pour un nouveau sujet, sur le Blog APLICIT ! 😉
