Gabarit de dessin pour mise en plan automatique (spécial tôlerie)

La mise en plan est souvent quelque chose d’indispensable pour les ateliers de fabrication, mais qui reste chronophage et répétitif.

Pour pallier ce besoin, les développeurs Autodesk ont créé sur Fusion les mises en plan automatique, en utilisant un template de gabarit de dessin.

Cela vous permet de garder la même architecture de vues sur tous vos dessins, et d’y incorporer si besoin des tables de pliage notamment pour les utilisateurs de tôlerie.

1- Création du gabarit de dessin :

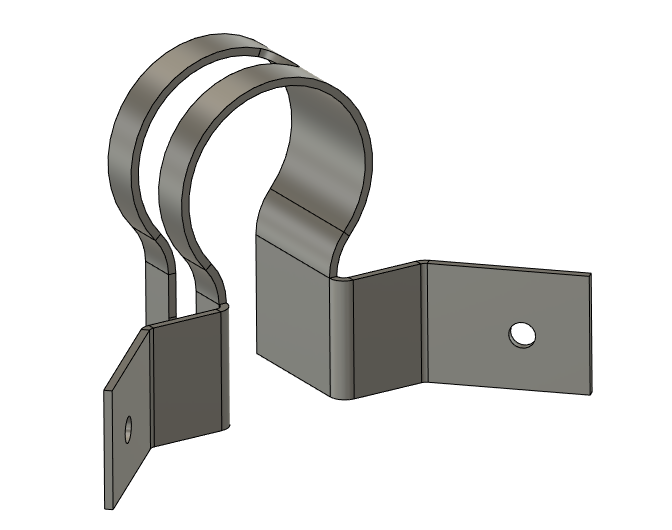

La 1^ère chose consiste à créer le gabarit de dessin qui servira de template.

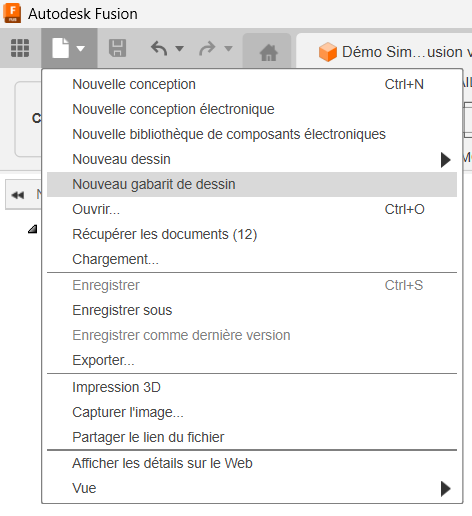

Cliquez sur « Fichier » puis « Nouveau gabarit de dessin »

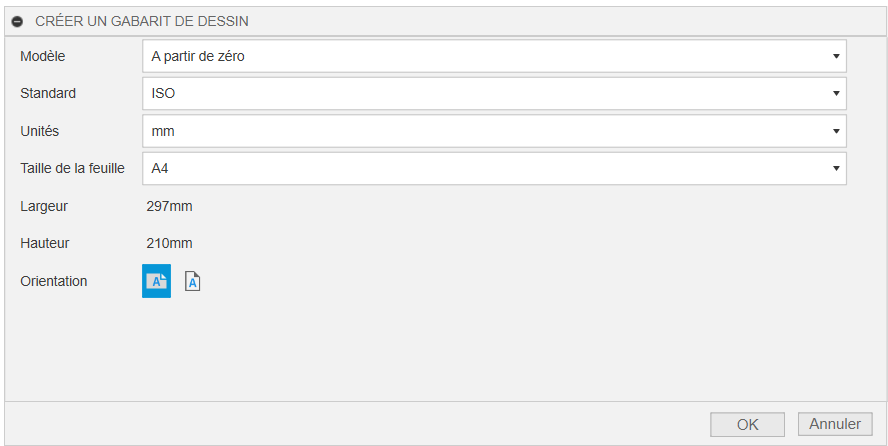

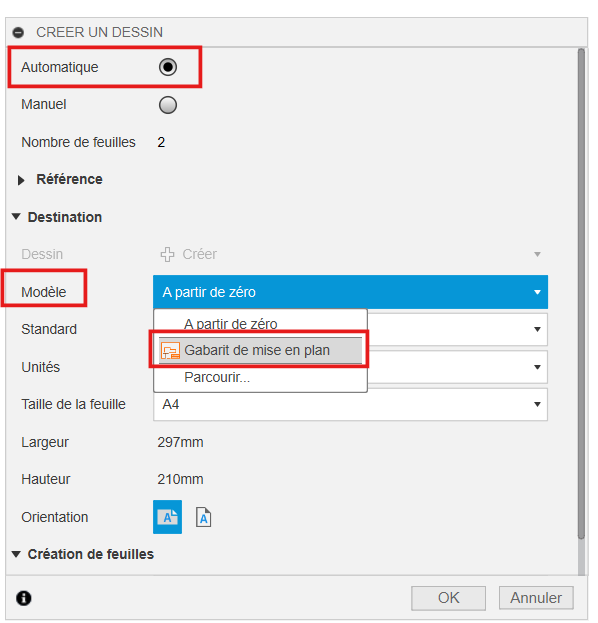

Dans la fenêtre suivante, définissez vos différents paramètres (format de la feuille, orientation, unités …) puis cliquez sur « OK » :

Commencez par sélectionner la représentation du plan.

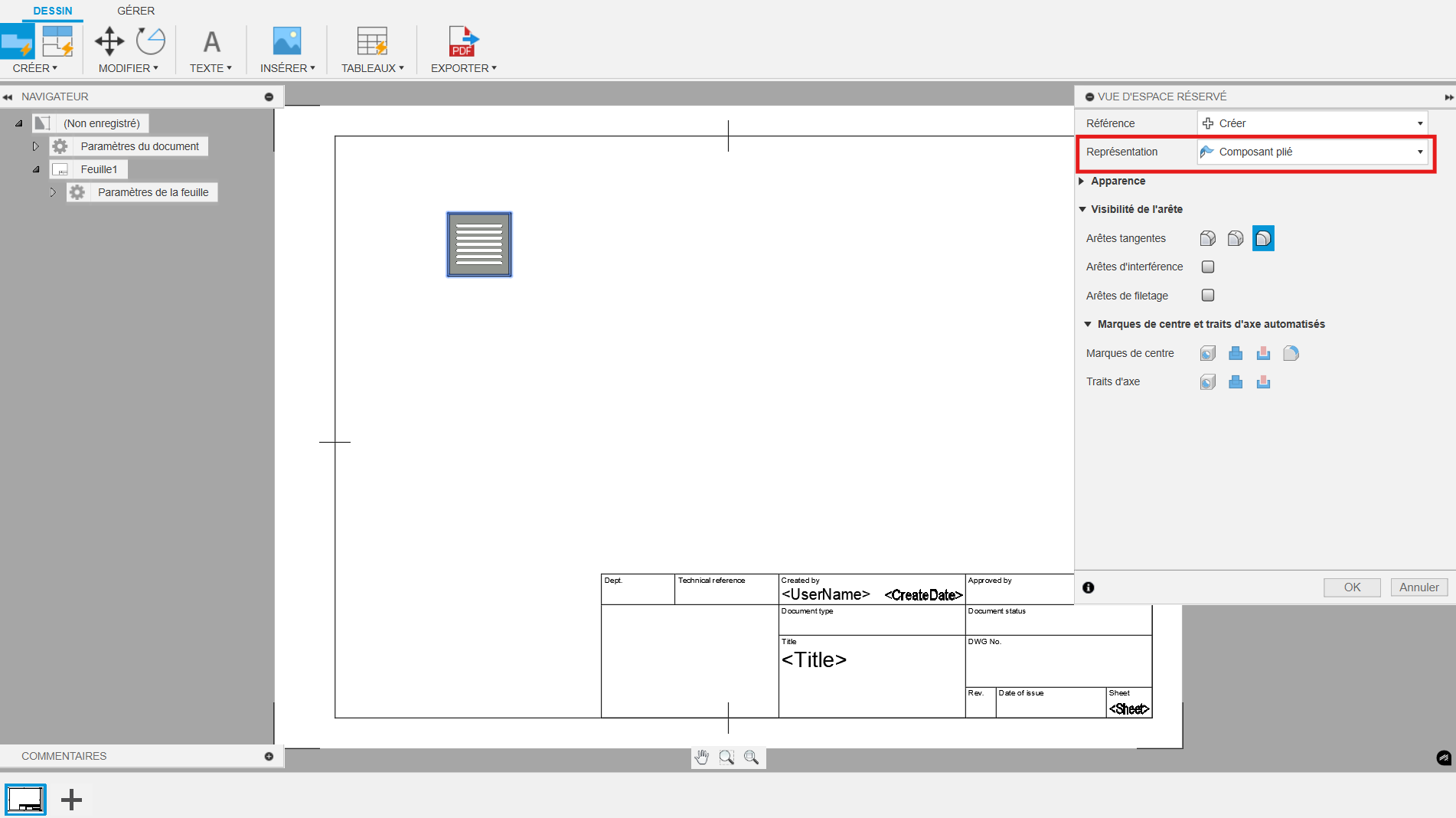

Exemple : Pour la 1^ère page du dossier de plans en représentation « Composant plié » :

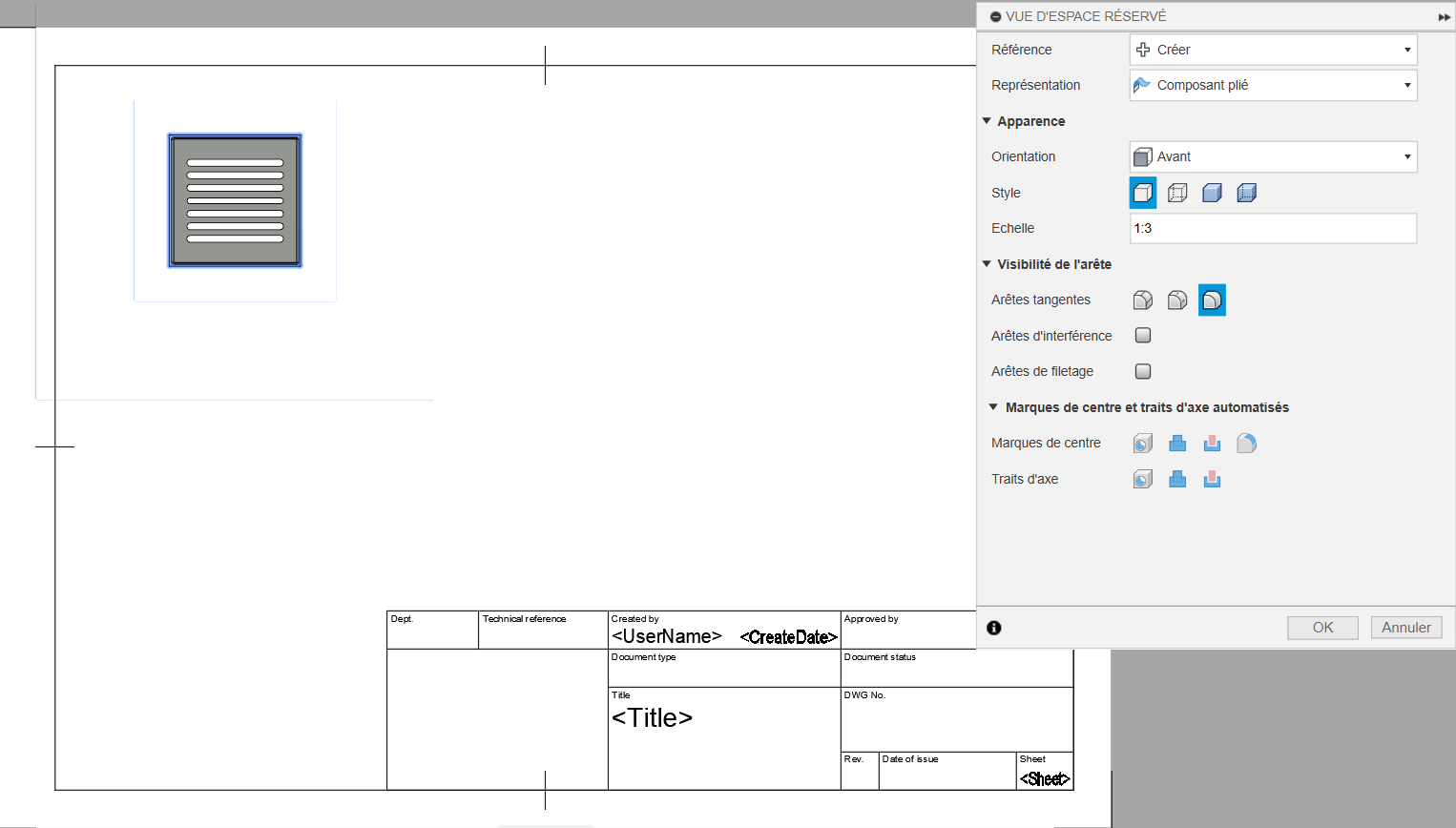

Puis positionnez votre Vue de base sur la feuille du plan (Remarque : vous pouvez choisir l’orientation de la vue de base, dans la rubrique « Apparence / Orientation », ainsi que le style Arêtes visibles/ ombré…, et l’échelle)

Une fois la vue posée sur le plan, valider avec « Ok »

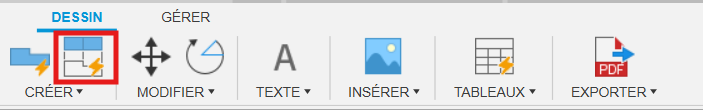

Vous pouvez par exemple ensuite appliquer des vues projetées, avec le bouton « Espace réservé à la vue projetée » pour compléter cette 1^ère page de plan de la pièce pliée :

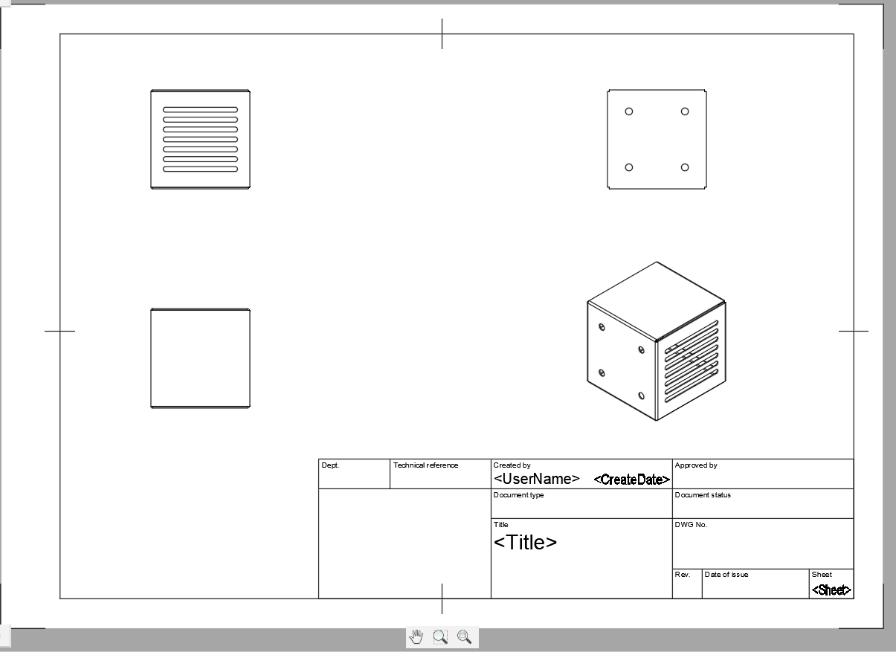

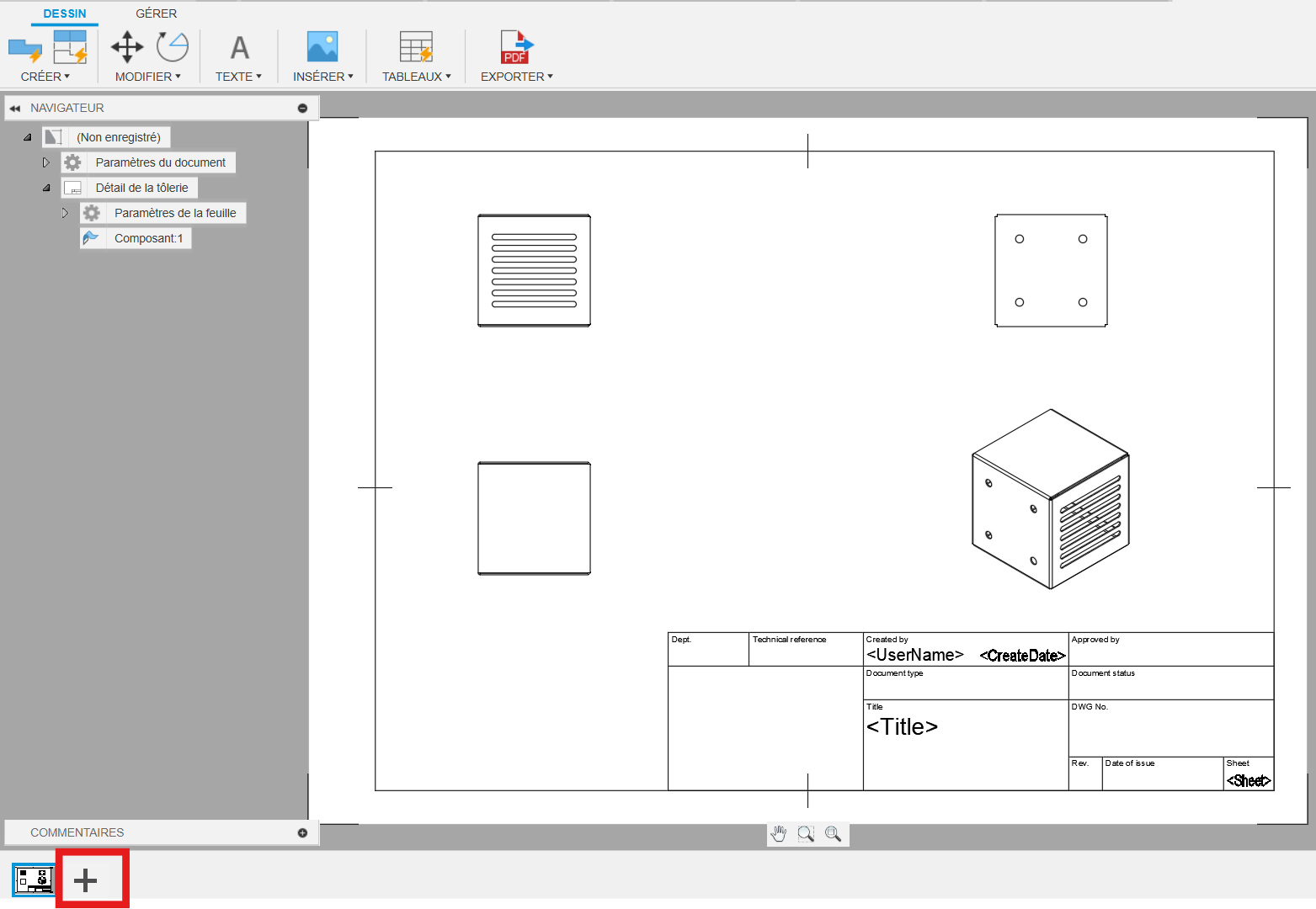

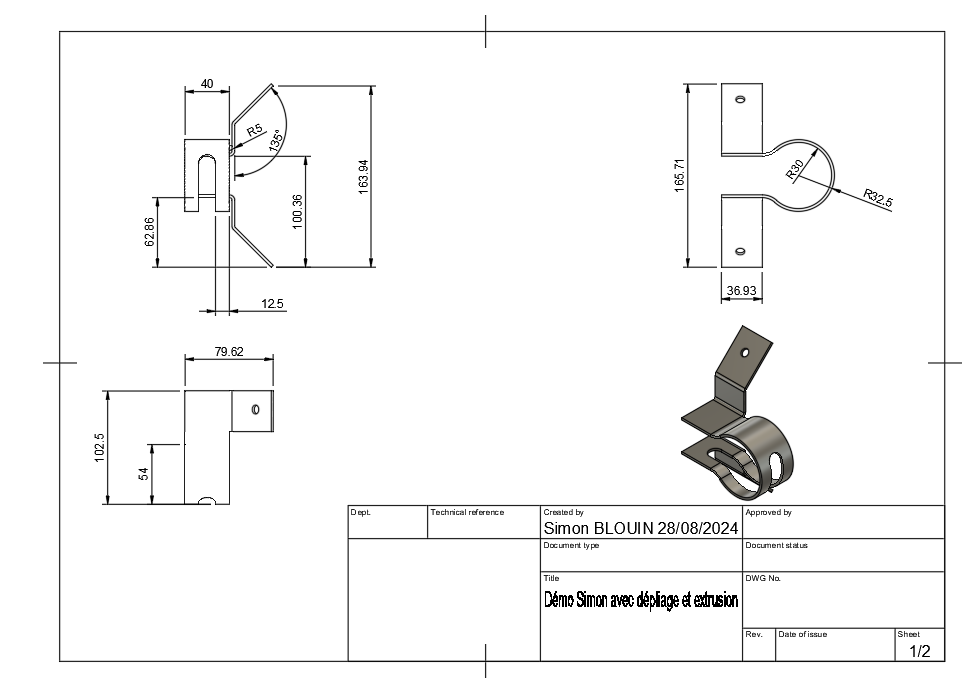

1^ère feuille complète :

Cliquez ensuite sur le bouton « + » (ajout rapide) en bas à gauche, pour ajouter une page au dossier de plans :

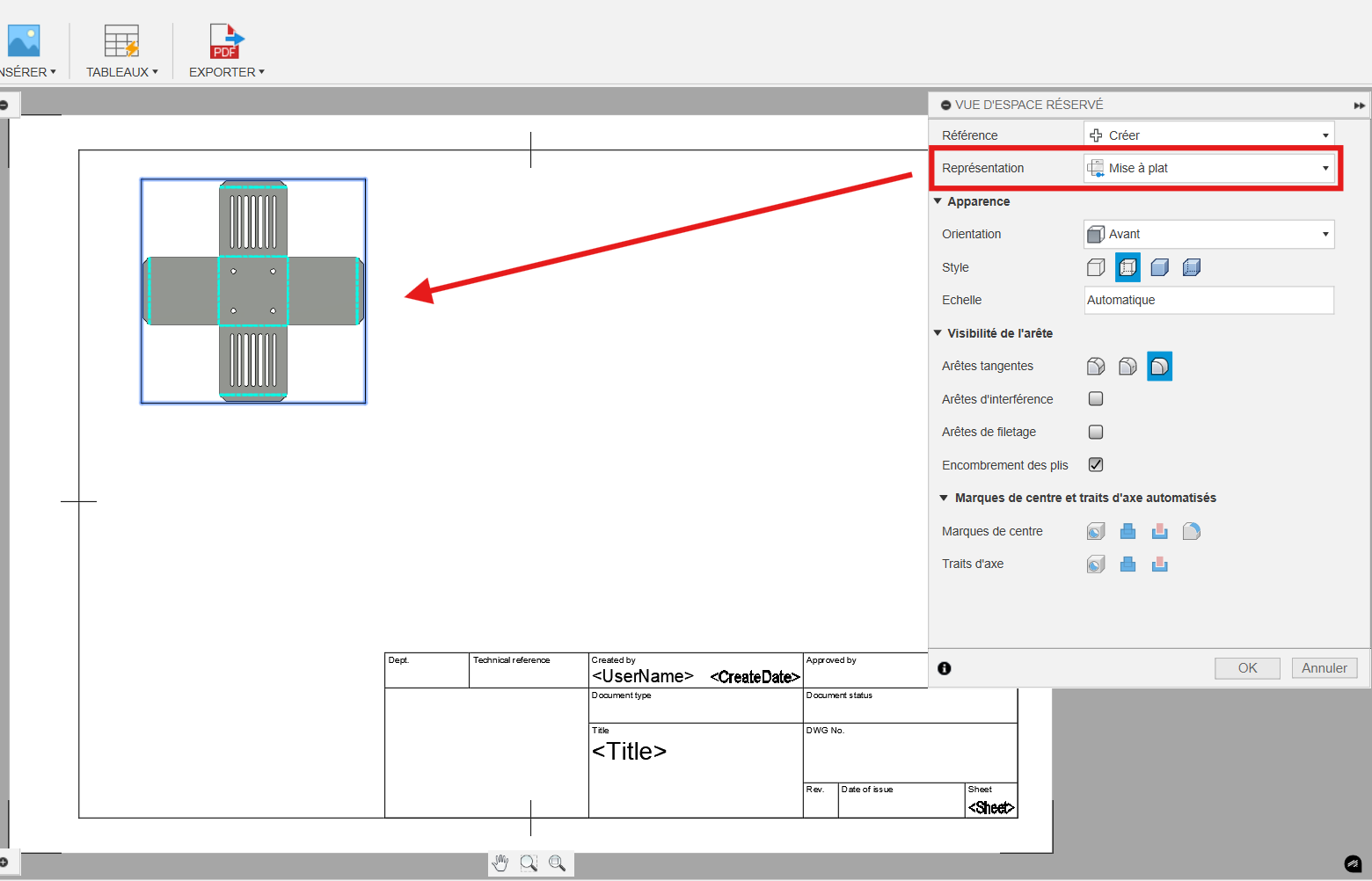

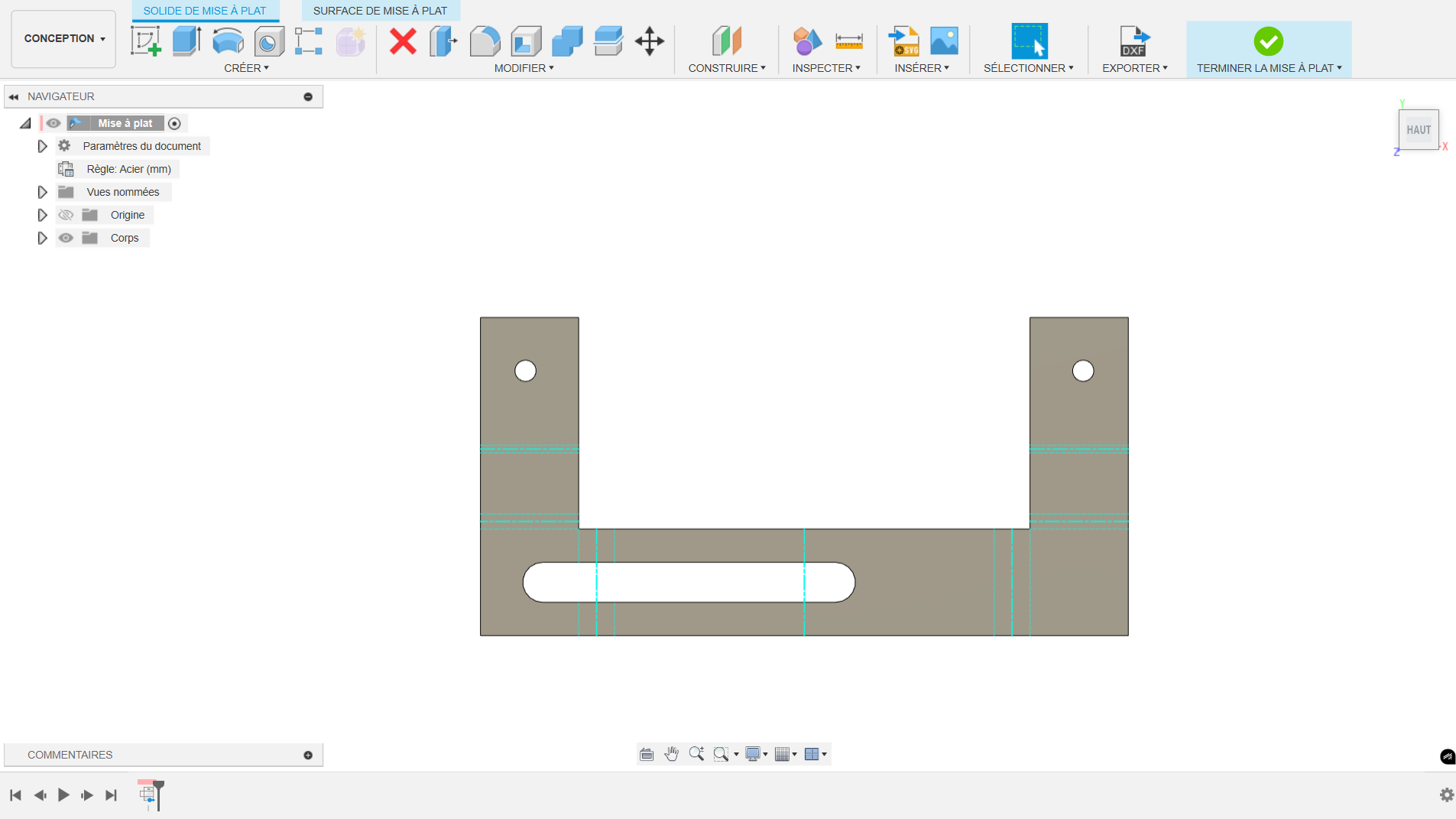

Sur cette 2^ème page, vous pouvez par exemple, choisir comme représentation de la vue de base, la mise à plat :

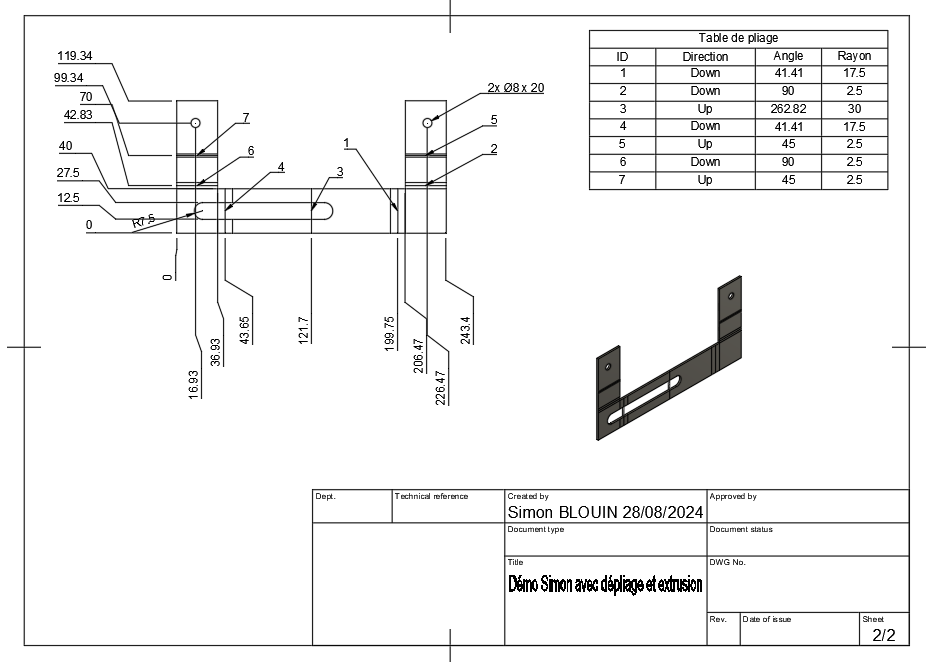

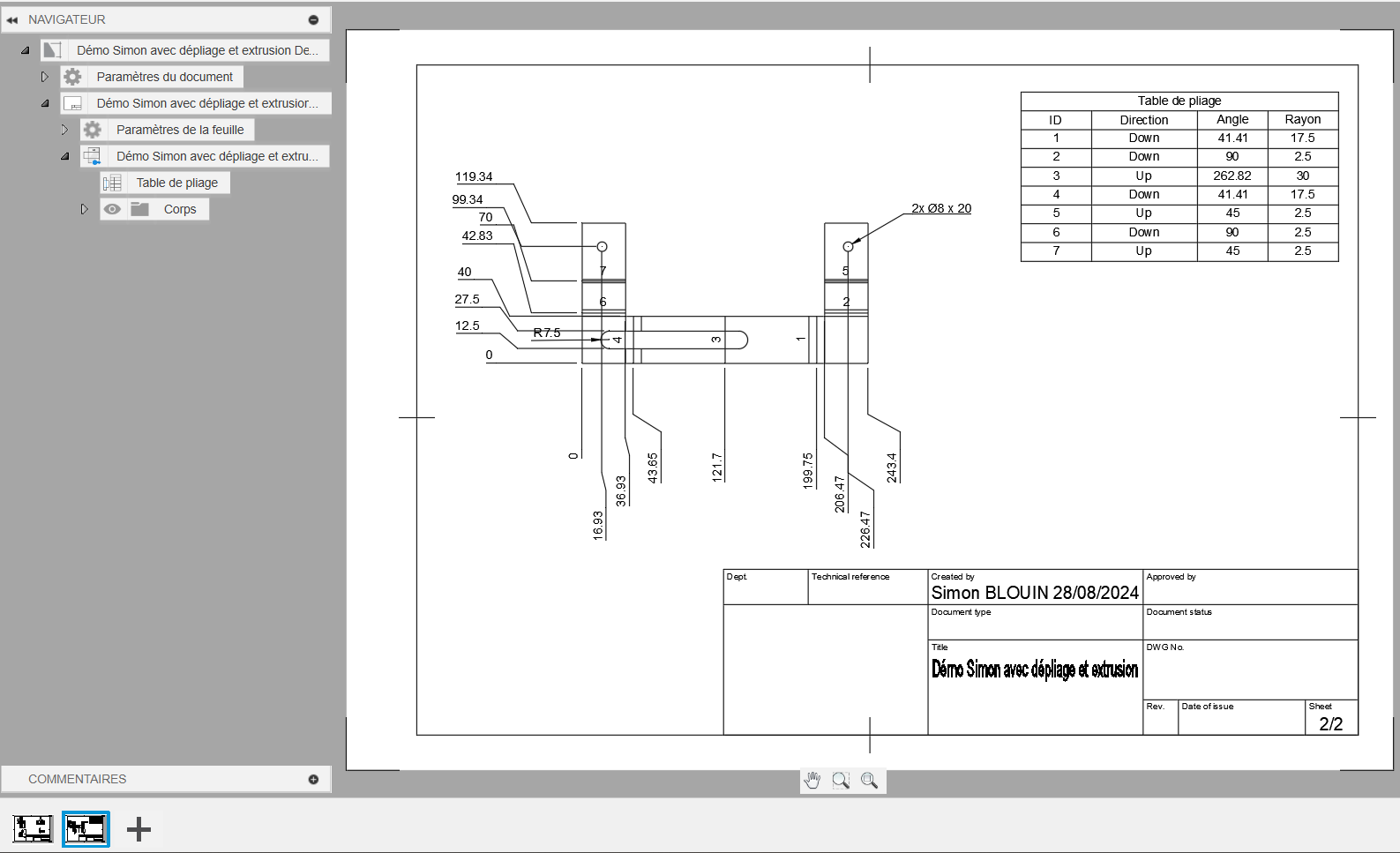

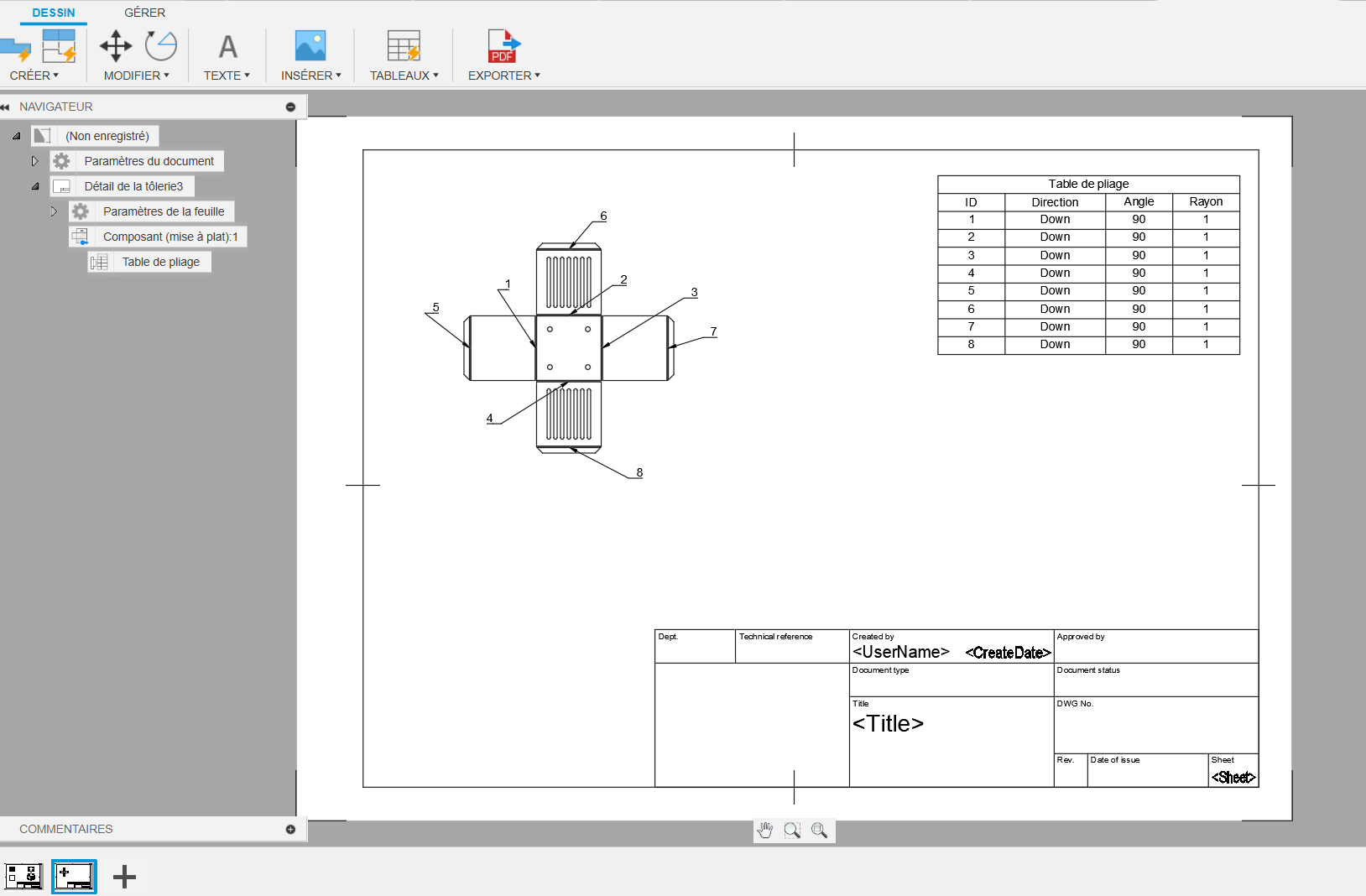

Ainsi qu’un tableau de la Table de pliage :

Cette table vous permet de respecter l’ordre de pliage, la direction (haut ou bas), l’angle de pliage et son rayon inter.

Remarque : vous pouvez si besoin, déplacer les repères de numéros de pliage dans le plan, mais également renuméroter si besoin, la table se mettra à jour automatiquement.
