Import – Export types de familles REVIT

Vous souhaitez récupérer les paramètres (de familles et partagés) d'une famille dans un fichier Excel, de manière à pouvoir modifier directement les valeurs de ces paramètres dans ce fichier Excel? C'est tout à fait faisable.
Vous pourrez ensuite importer ce nouveau fichier dans la famille Revit pour avoir les valeurs à jour.

Voici la marche à suivre :

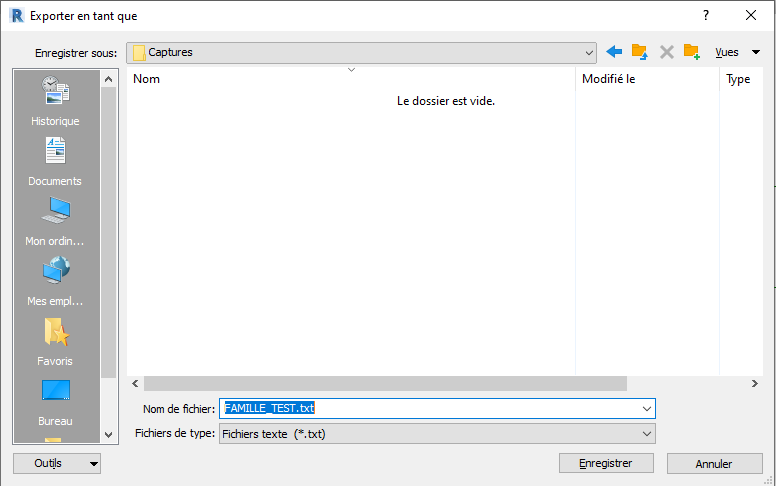

* Dans le fichier .rfa > Onglet FICHIER > Exporter > Type de familles > Cela créé un fichier .txt


* Renommer l'extension du fichier .txt en fichier .csv
* Ouvrir Excel puis depuis le logiciel ouvrez le fichier .csv créé préalablement
* Choisir le type de fichier qui décrit le mieux vos données en Délimité, ce qui signifie que chaque champ sera séparé par des virgules et cela créera des colonnes
* Choisir les types de séparateurs > Virgule
* Choisir le format Standard puis cliquer sur Terminer



Un tableau avec les paramètres et leurs valeurs apparait.



* Changer les valeurs souhaitées puis enregistrer sous en .csv
Attention au format > Choisir soit le format CSV UTF-8 ou CSV qui permettent de délimiter les champs par des virgules ou point virgules uniquement.
Fermer le fichier.

Attention si vous ne choisissez pas l'un de ces formats, le fichier .csv ne pourra pas être bien lu dans Revit. En effet, une fois importé dans Revit, le fichier .csv ne sera pas reconnu car il ne sera pas séparé par des virgules ou des points virgules. Le message ci-dessous apparaitra.

* Modifier ensuite l'extension du fichier .csv en .txt pour pouvoir l'importer dans la famille Revit

* Dans la famille Revit > Onglet INSERER > Importer les types de famille puis aller chercher le fichier .txt préalablement enregistré
Plusieurs choix sont possibles :

  1. Supprimer les types de familles existants et importer de nouveaux types
  2. Importer tous les nouveaux types et remplacer les types existants
  3.  Conserver les types existants et importer les nouveaux types

Nous vous conseillons d'opter pour un des 2 premiers choix car si jamais vous modifiez des types existants et que vous optez pour le choix 3 alors ca ne remplacera pas les types existants modifiés.

* Vérifier dans la fenêtre "Type de familles" que les valeurs ont bien été modifiées

A noter que si vous avez des formules liées à des paramètres dans la famille Revit et que vous modifiez les valeurs qui ont ces formules alors elles se modifieront dans le fichier Excel mais pas dans la famille une fois importée.
De plus si le verrouillage des cotes paramétriques est activé, cela ne changera rien à l'option import/export dans Excel puis Revit, la modification sera effective dans les 2 sens.

A bientôt sur le blog Aplicit!
