Indices de révisions sur feuilles livrables dans Revit
Indices de révisions sur feuilles livrables dans Revit.
Les indices de plans, autrement dit de feuilles livrables peuvent être implémentés dans votre cartouche Bim afin d'avoir toujours la dernière révision remplie.
Nous commençons par charger un cartouche comme celui disponible dans revit avec une nomenclature intégrée.
Ensuite modifier la famille de cartouche en double cliquant dessus ou en faisant "modifier famille" dans l'onglet modifications.

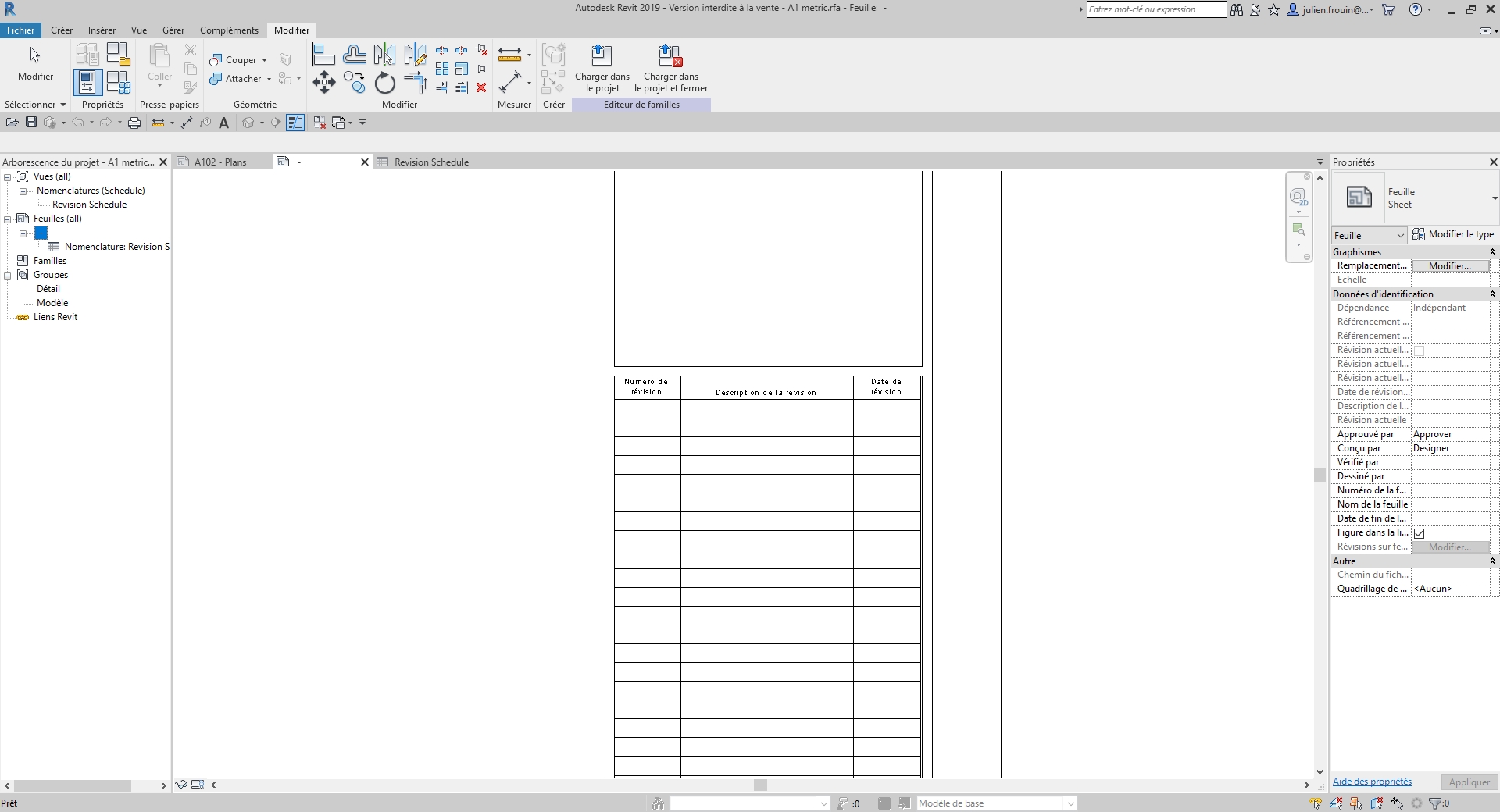

Ci-dessous la famille de cartouche ouverte.
Sélectionnons la nomenclature en double cliquant dessus ou, comme la deuxième image, en sélectionnant celle-ci dans l'arborescence de la famille.
Une fois dans la nomenclature nous pouvons modifier les paramètres affectés à cette nomenclature.
Les champs des révisions sont d’ailleurs préchargés pour nos colonnes.
Pour l'exemple nous pouvons insérer une colonne,
puis ajouter des champs de paramètres comme ci-dessous.
Une fois notre nomenclature réglée nous la rechargeons dans notre projet en remplaçant la valeur existante de la feuille de cartouche.
Voilà pour la nomenclature de révision.
Maintenant il faut paramétrer les révisions ou indices de plans.

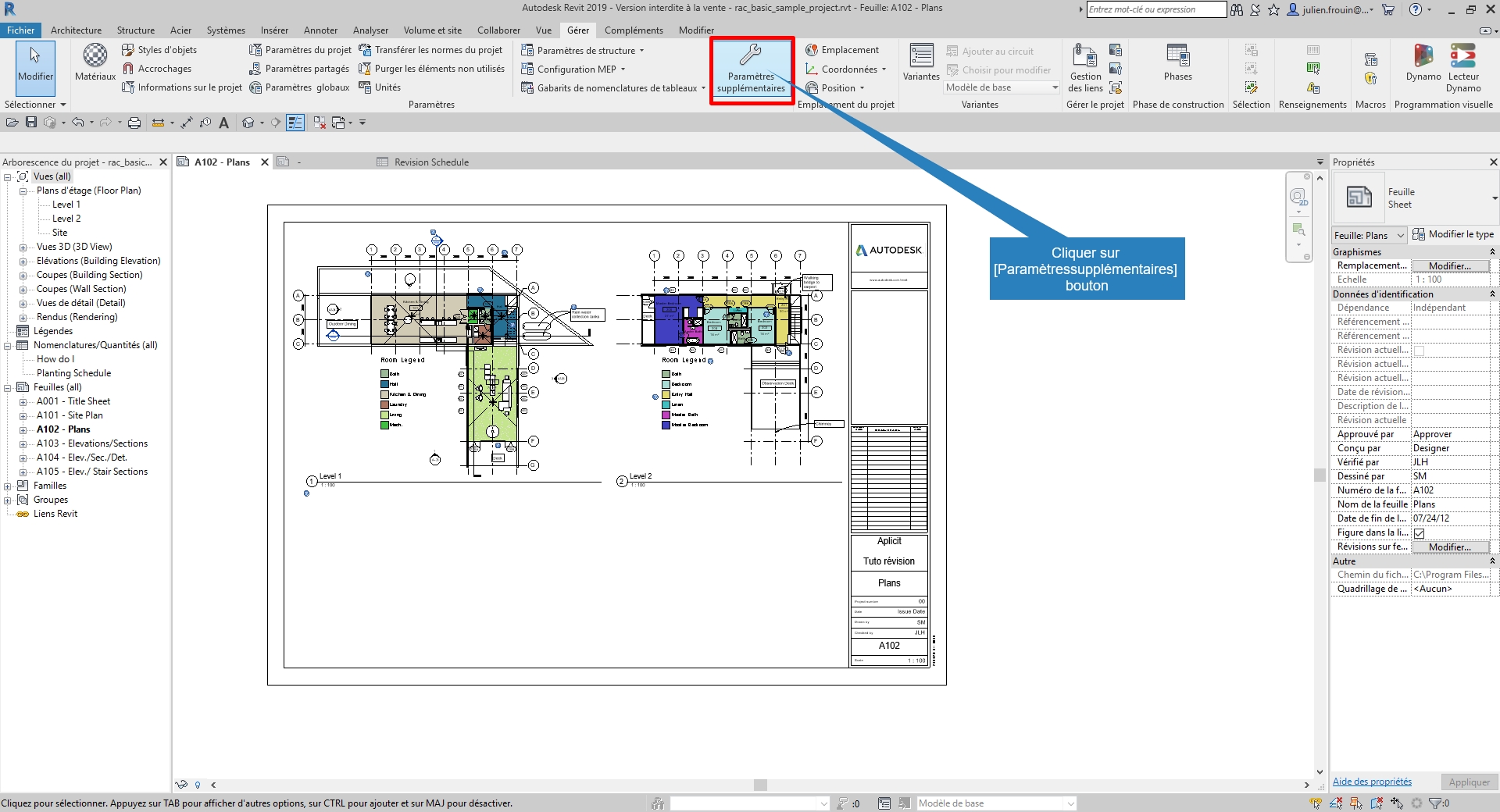

Allons dans l'onglet gérer puis paramètres supplémentaires.

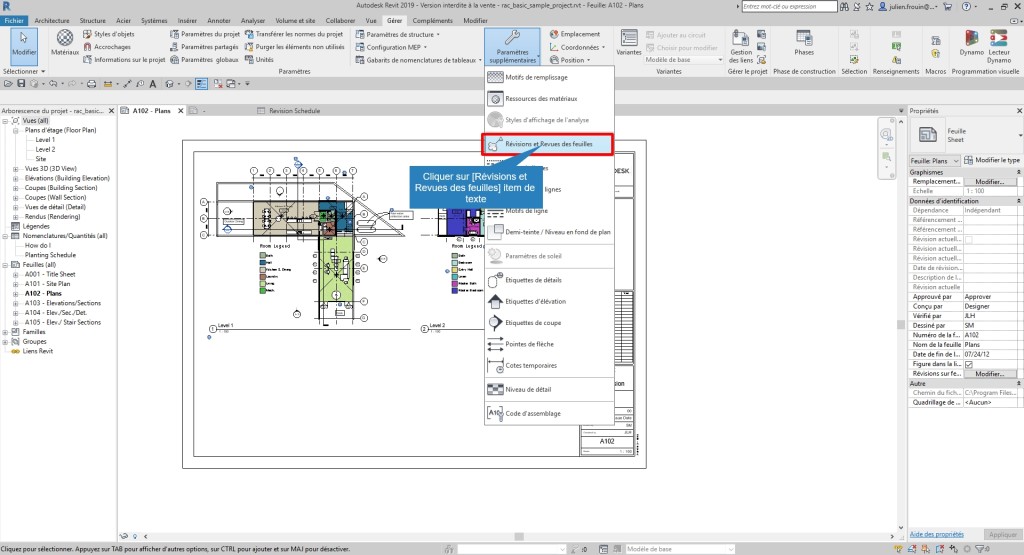

Puis la rubrique "révisions".
Ajouter le champ de la révision nécessaire.

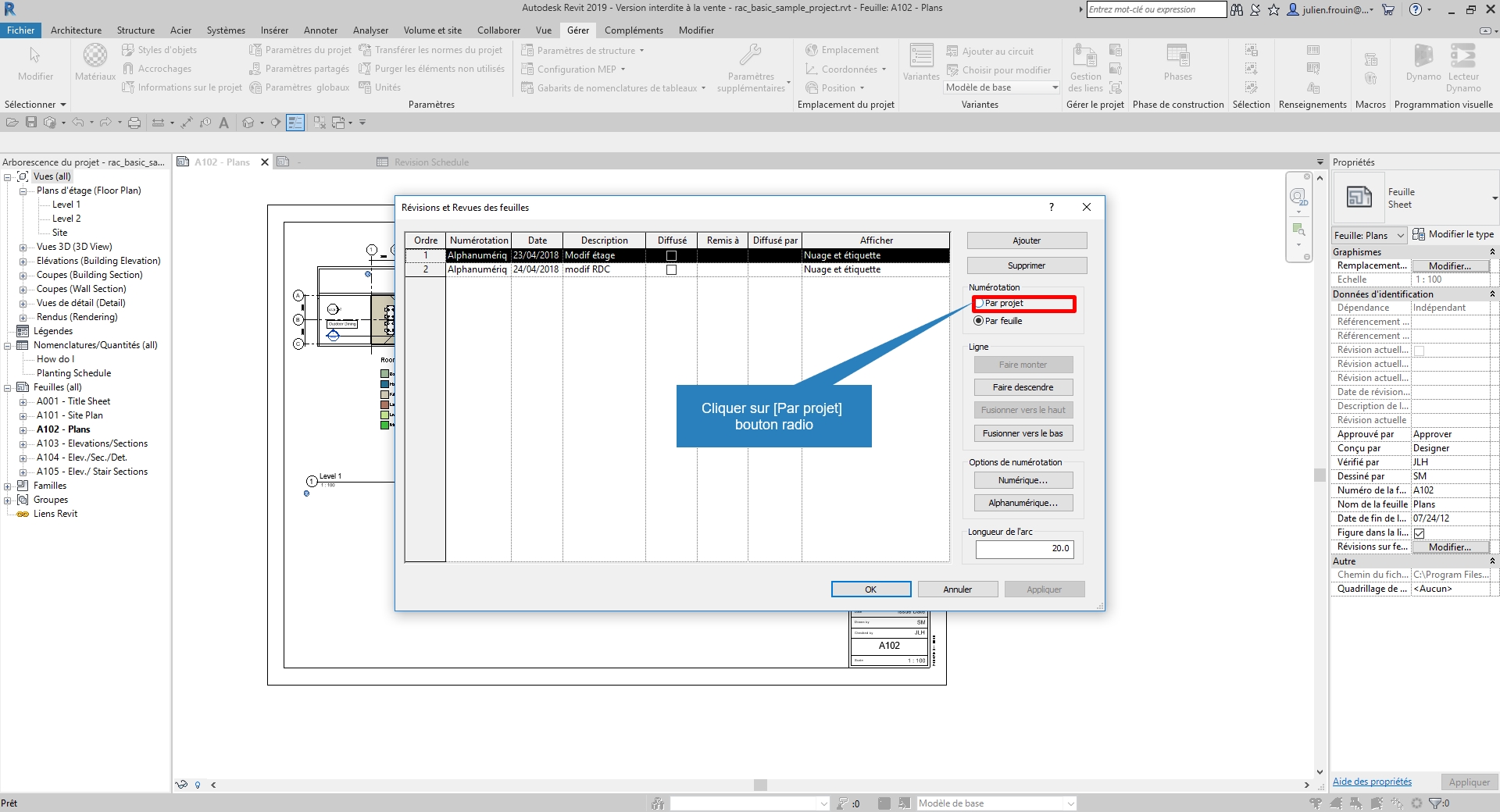

Puis le traiter par feuilles car les indices du projet sont liés à la maquette et non à la feuille. C'est à dire au plan.

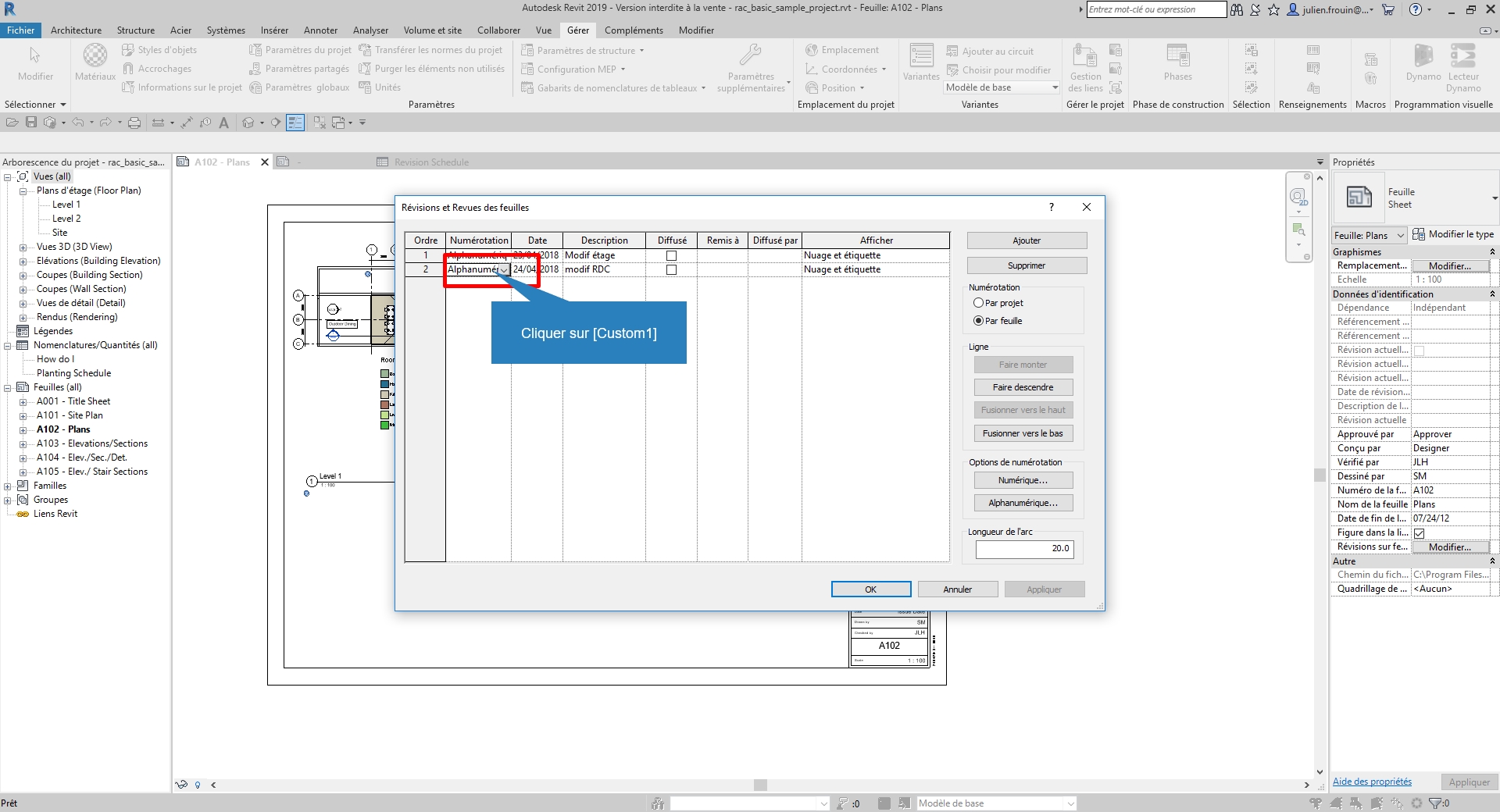

Choix d'indice numérique ou en alphabet,

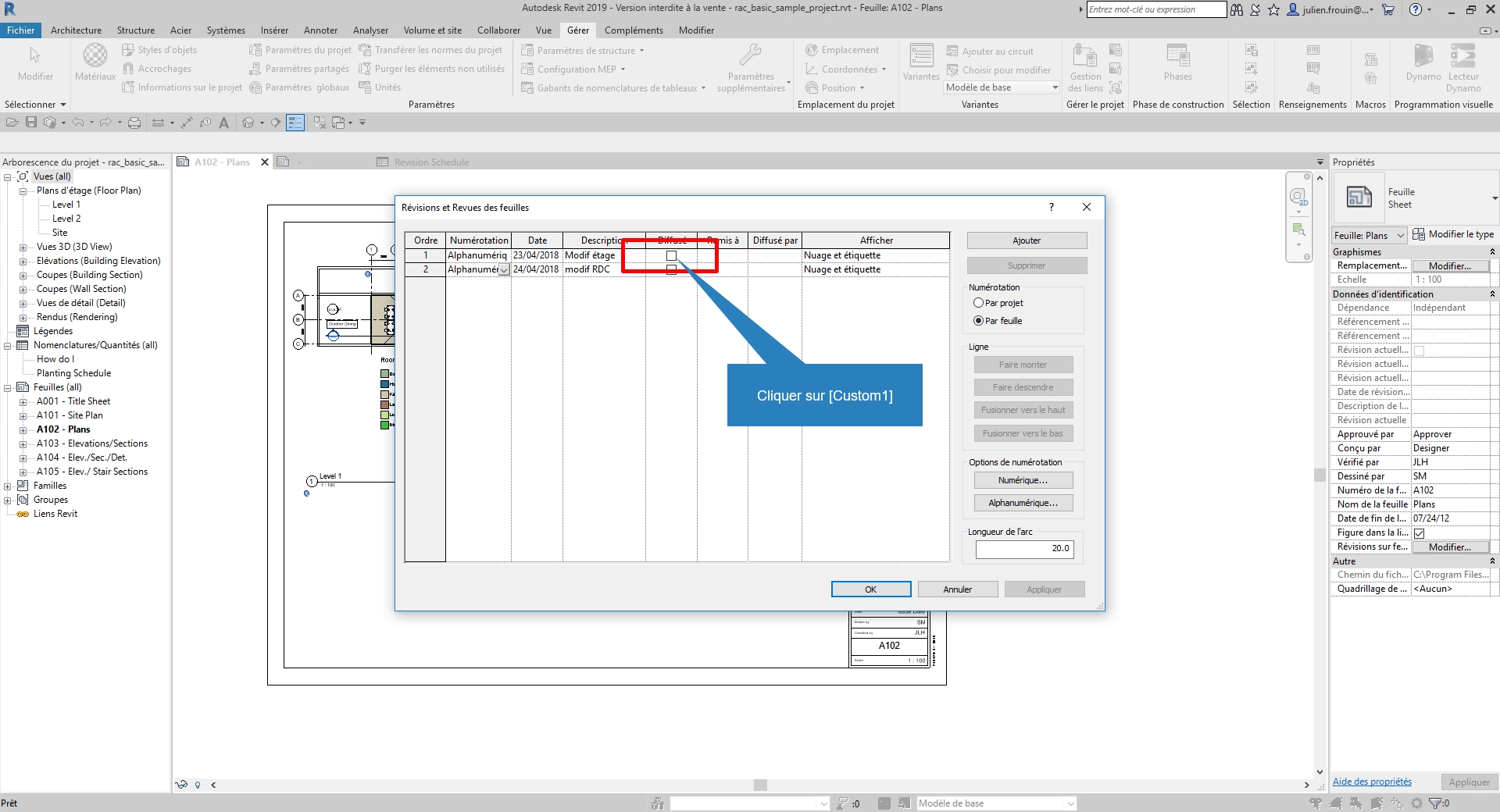

activer la case si le plan est diffusé ce qui bloque la révision.

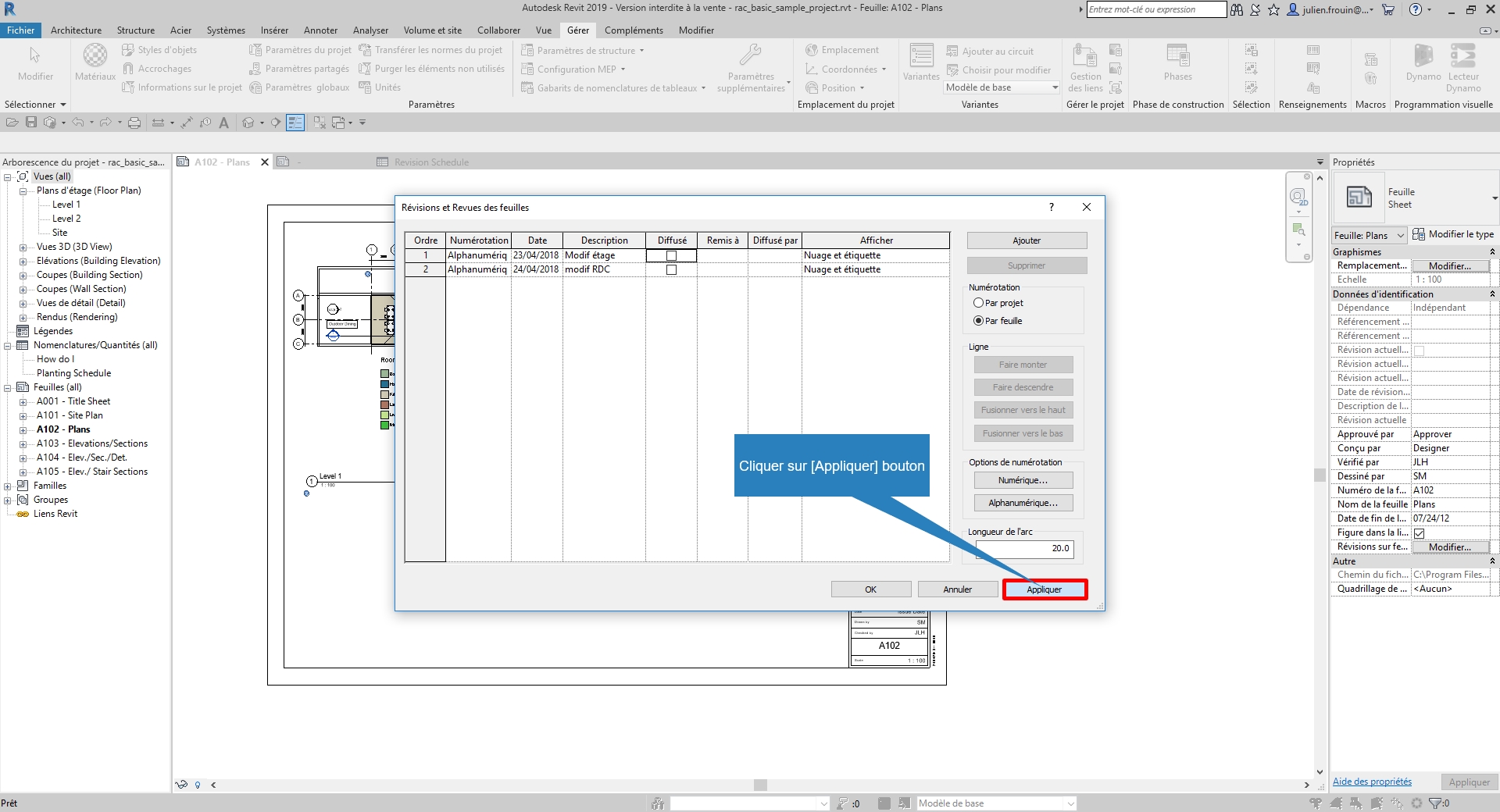

Appliquer,

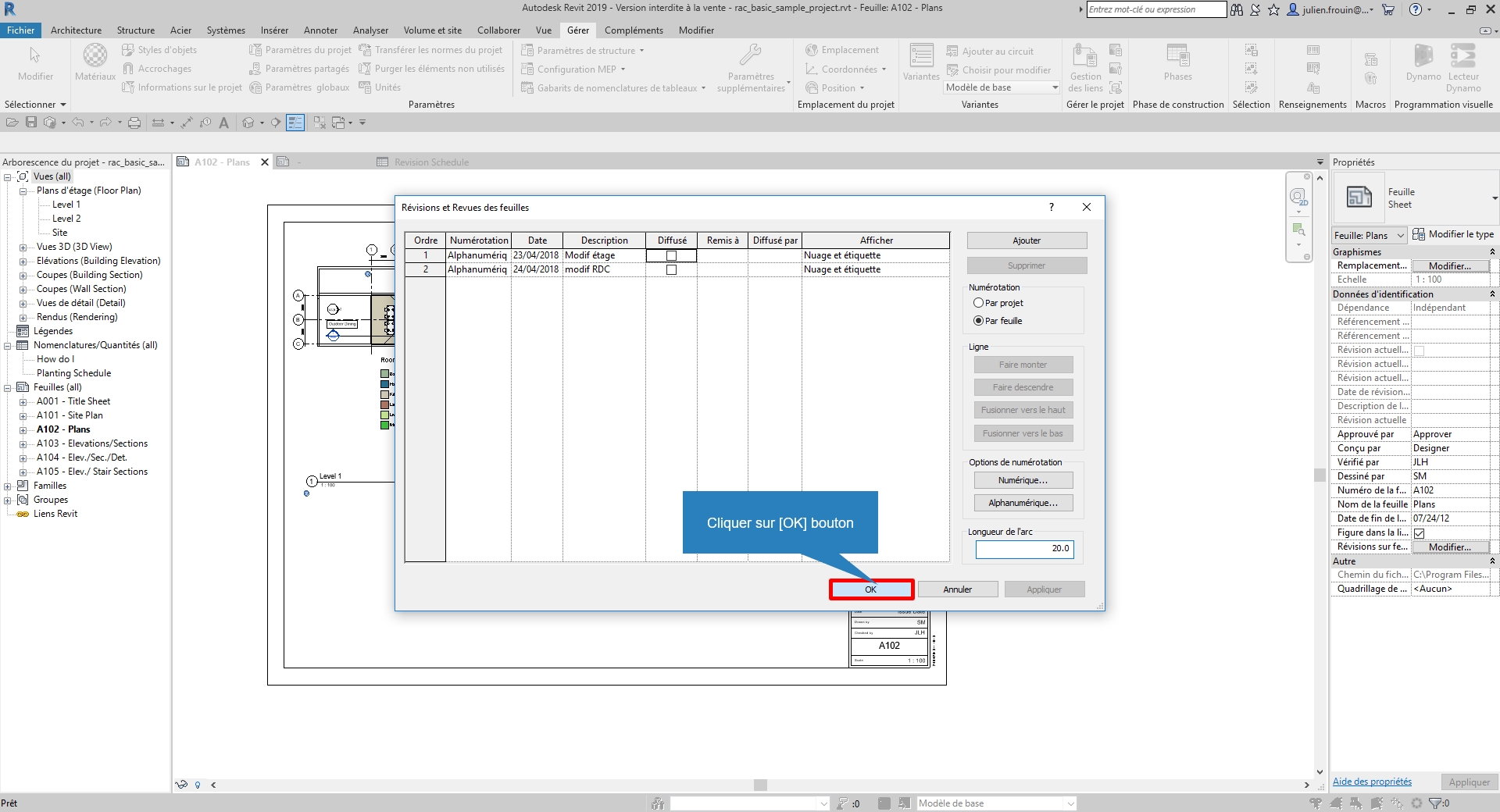

puis OK.
Maintenant il faut aller dans annoter puis nuage de révision.
Prendre dessiner par rectangle pour gagner du temps.

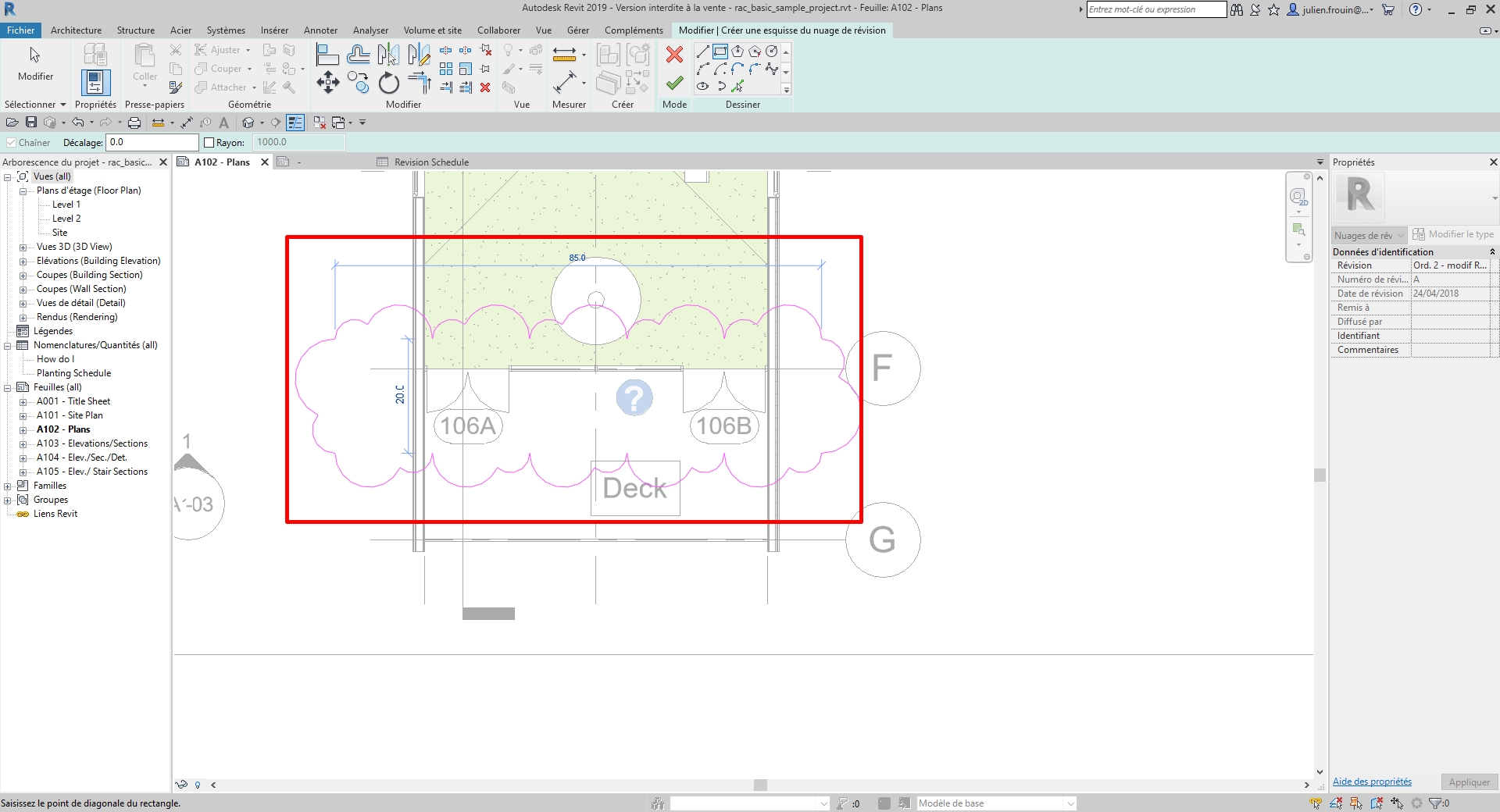

Dessiner le nuage de la révision.

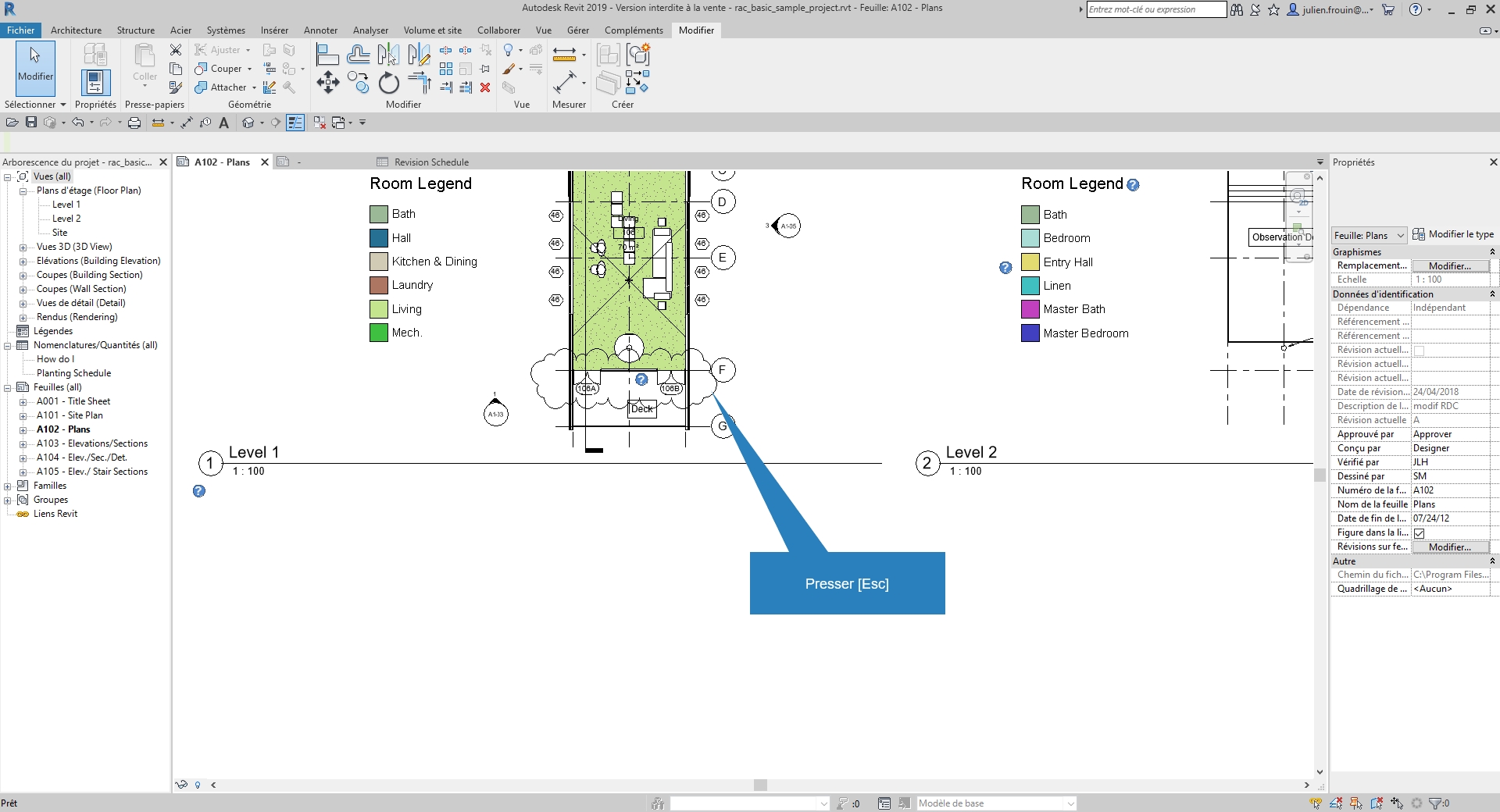

Valider la commande puis "échap".
Nous allons ajouter l'étiquette de révision BIM reprenant la révision du nuage

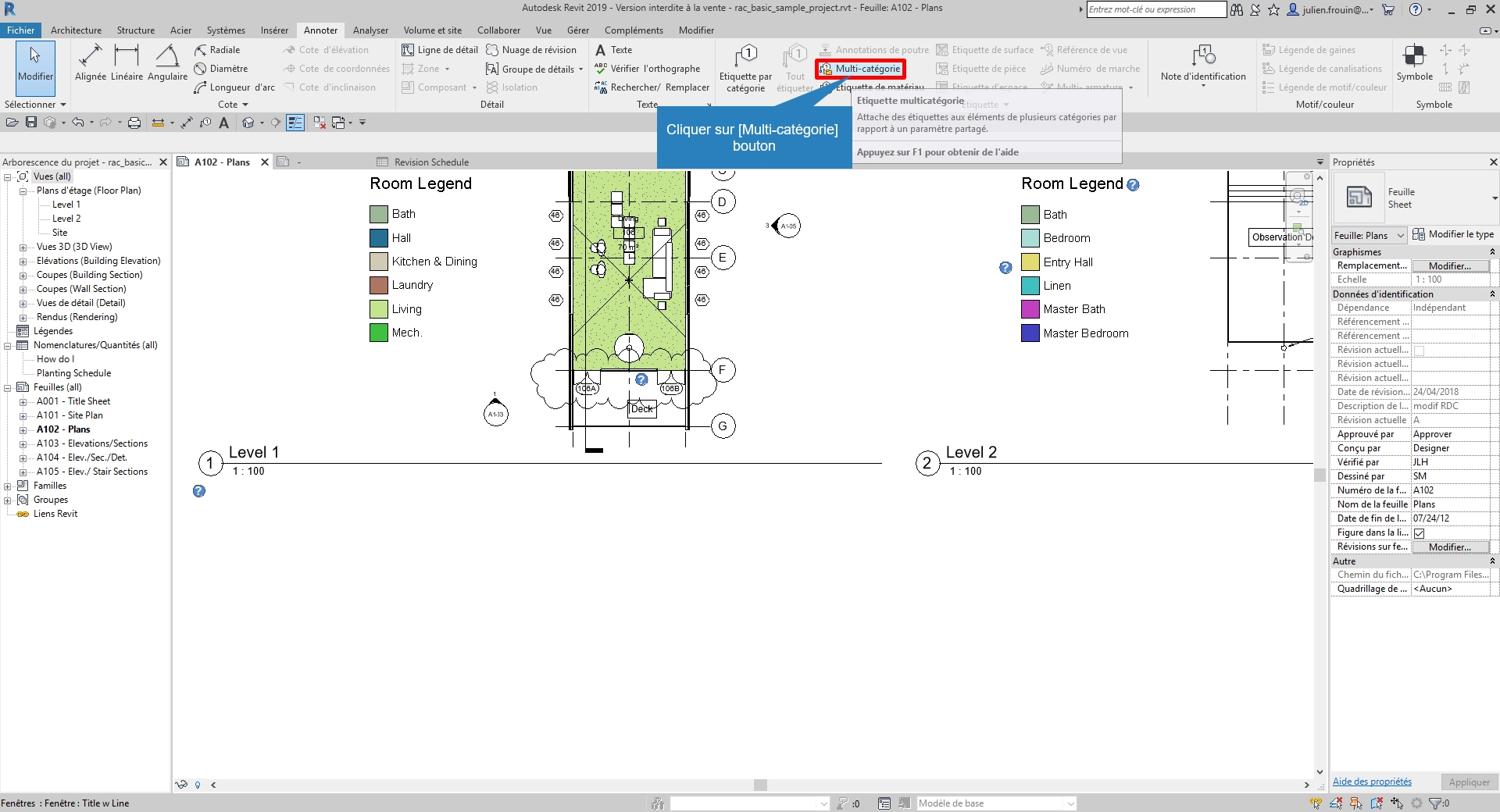

Étiqueter par multi catégories

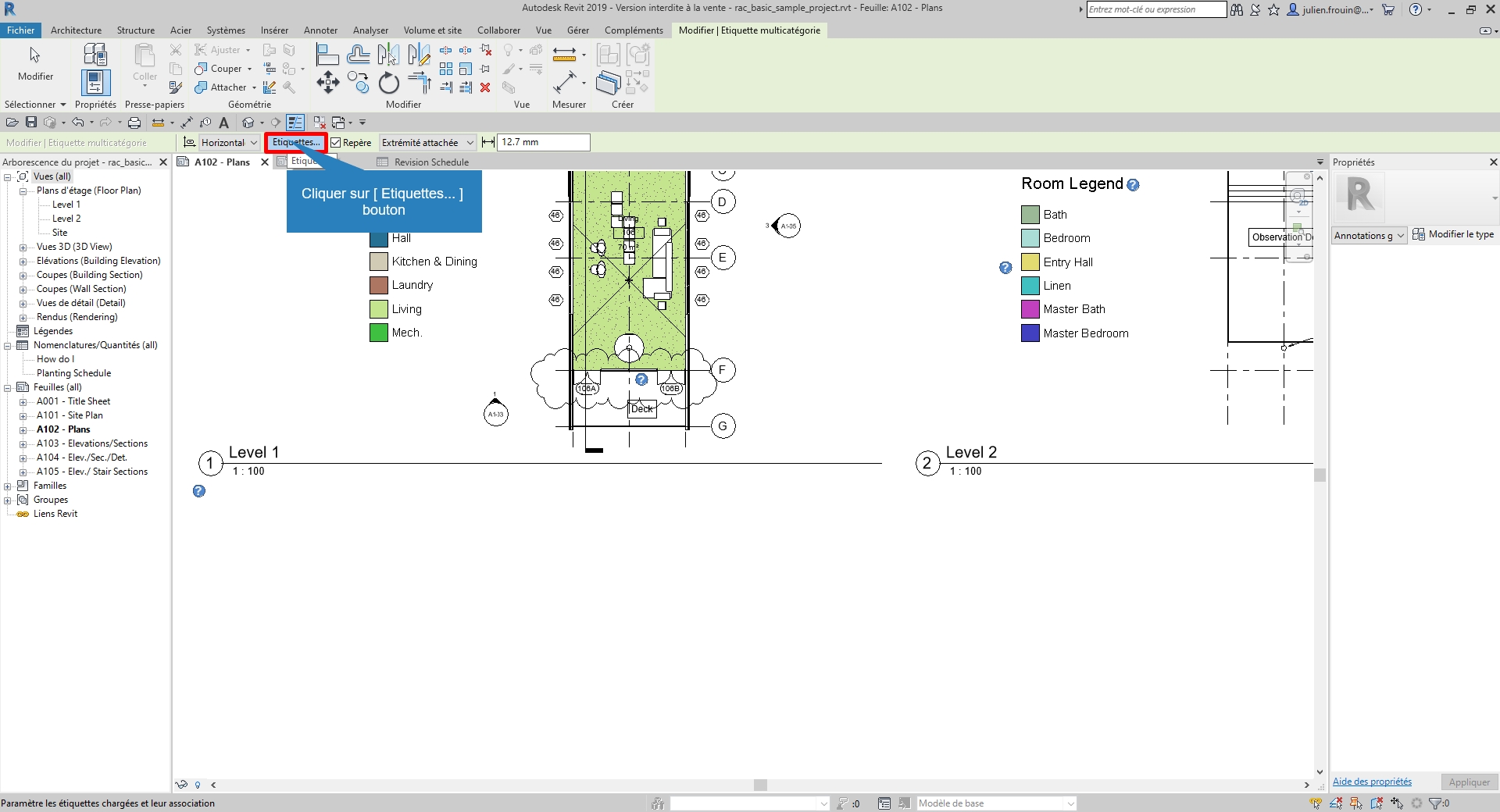

Sélectionner tous les types d’étiquettes comme indiqué ci-dessous,
puis étiquette de révision,

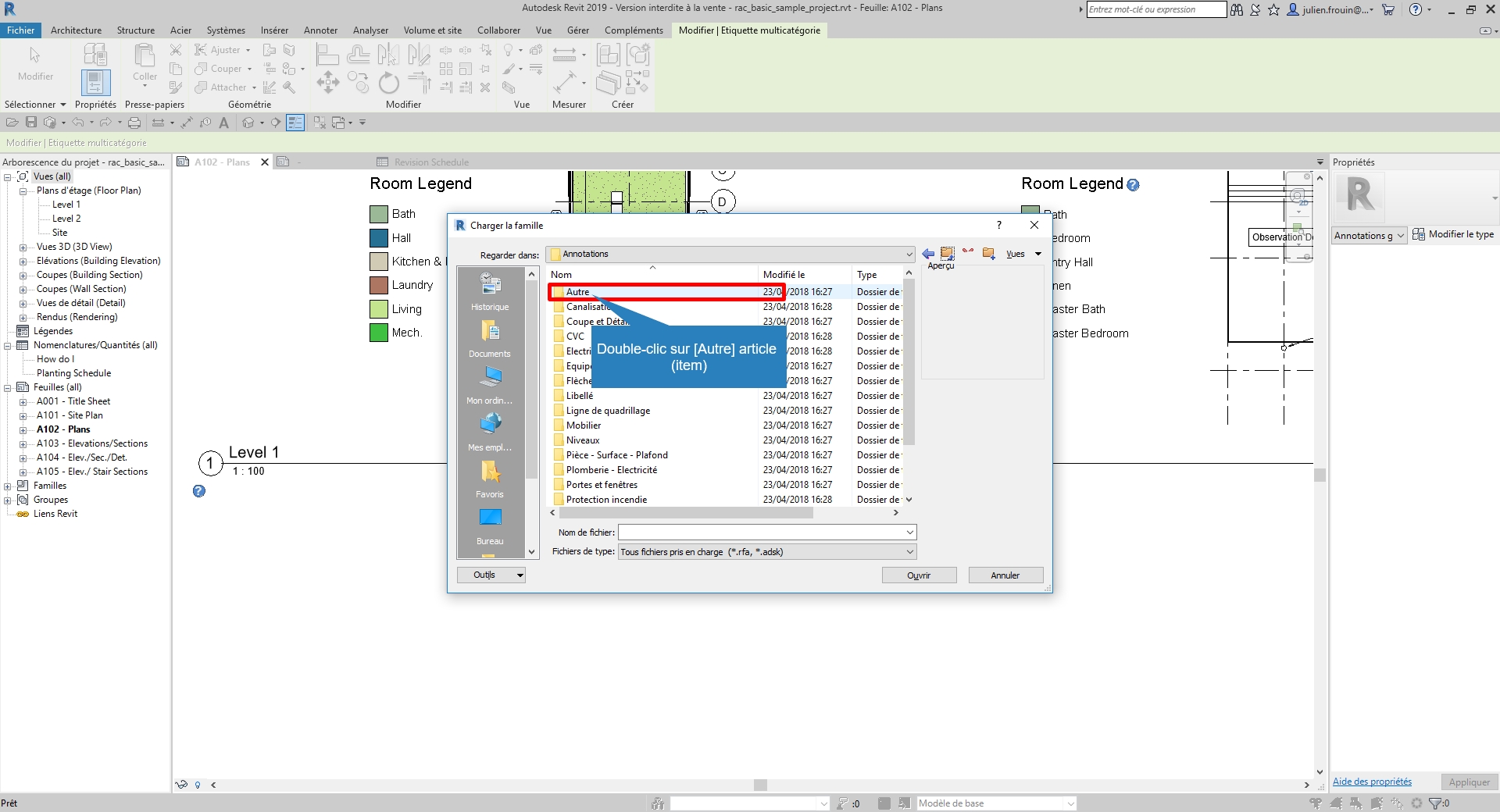

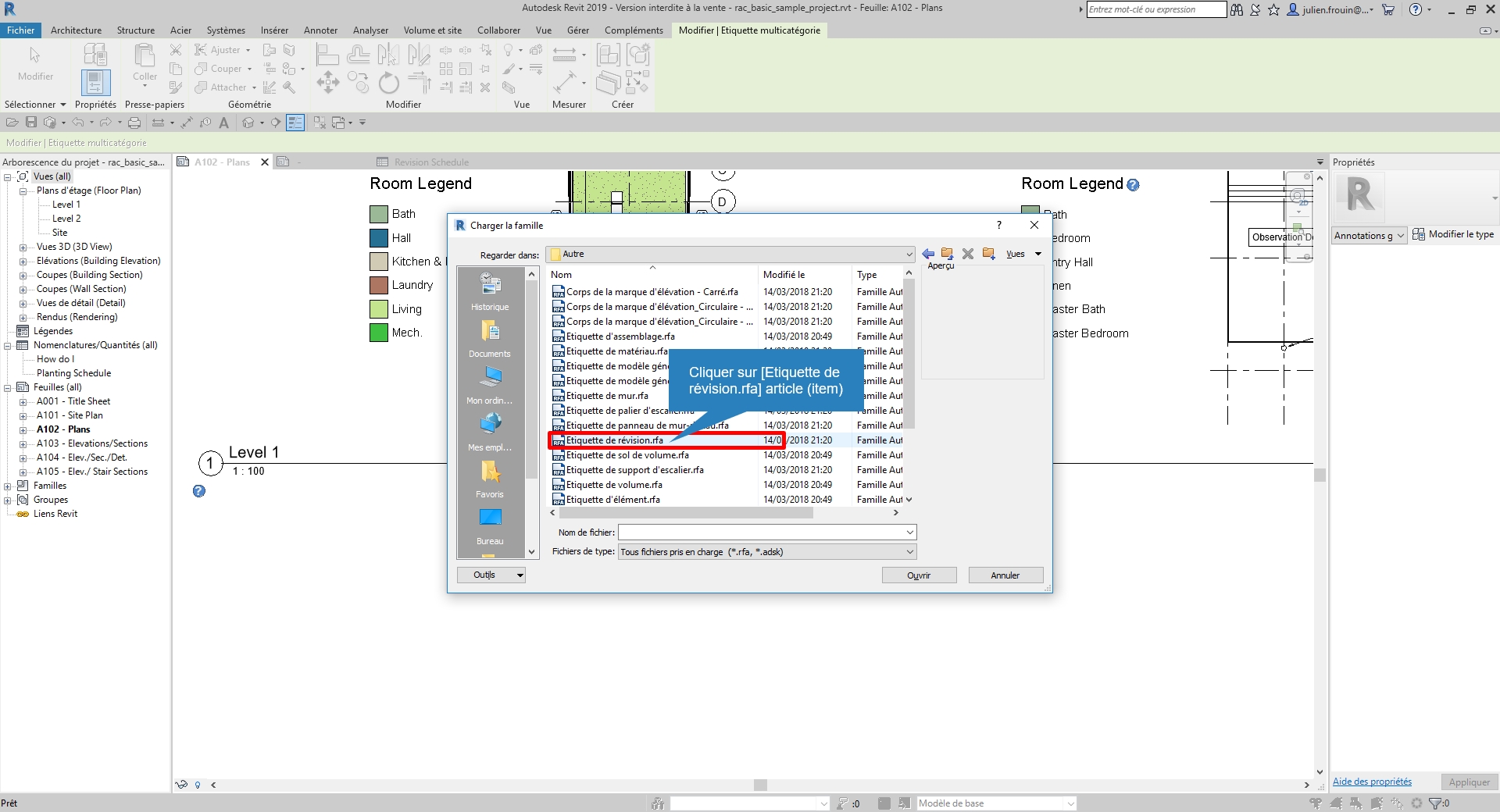

puis il faut charger la bonne famille d'étiquette.

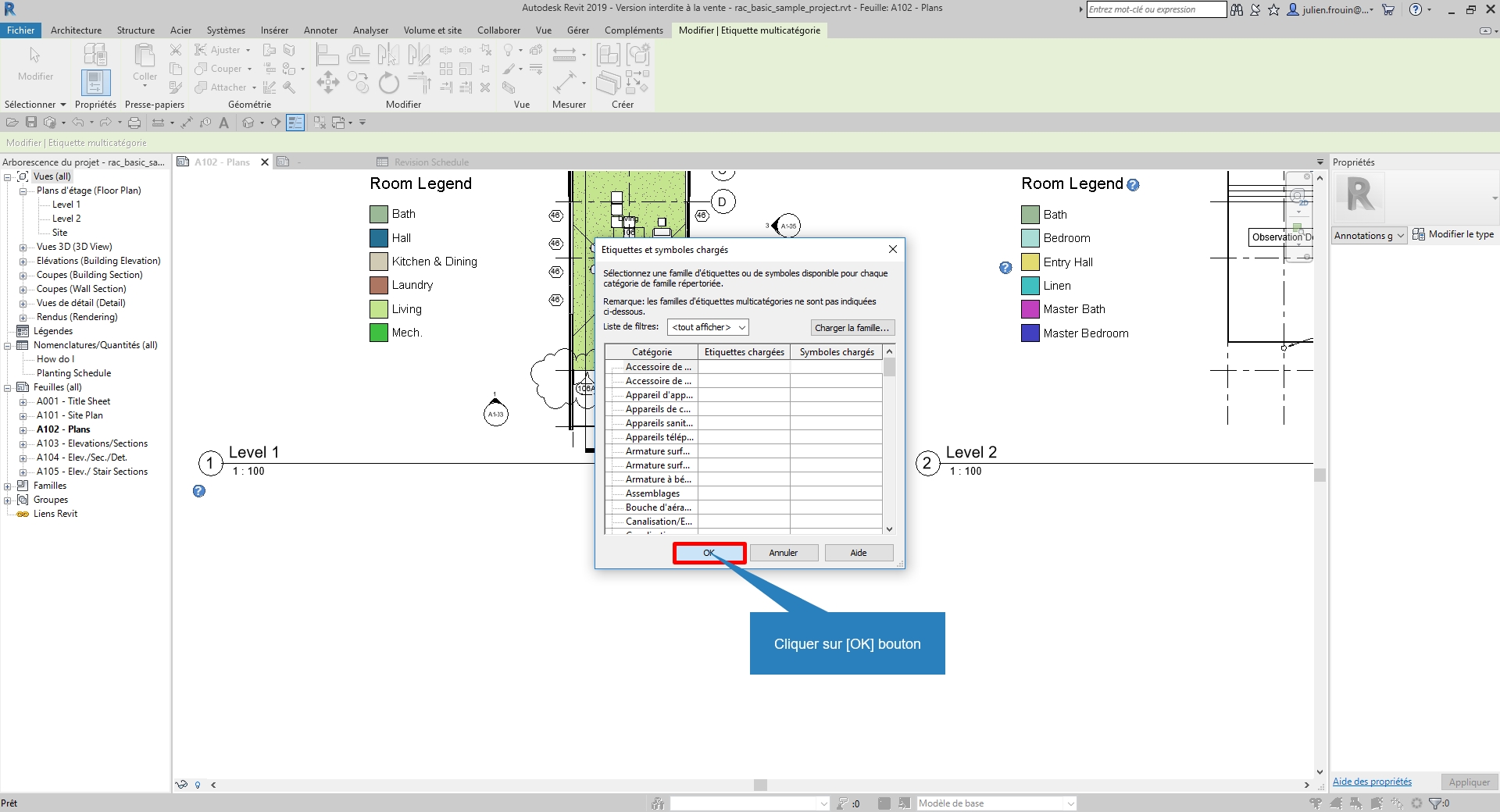

cliquer OK.

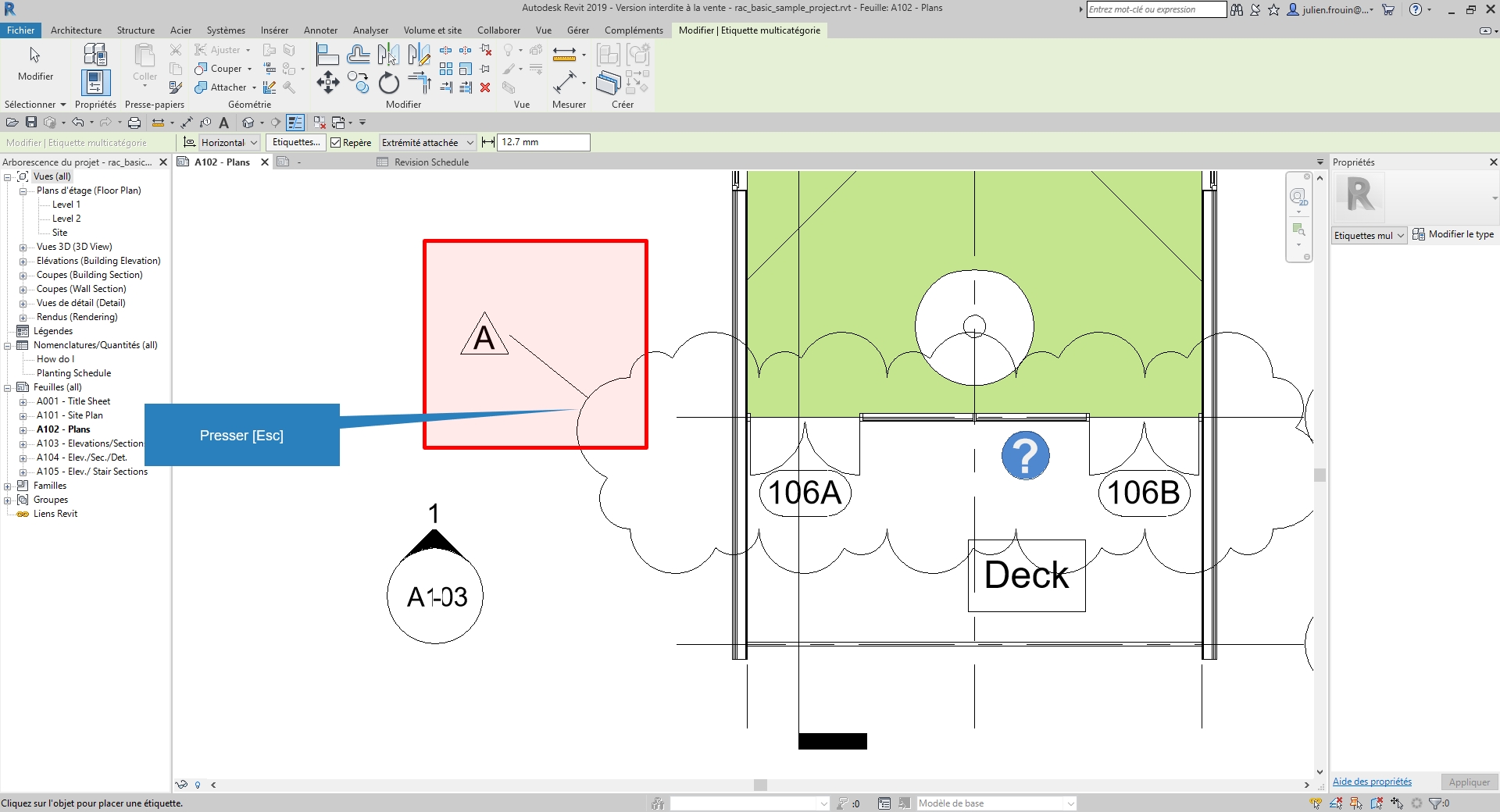

Approchons nous du nuage puis placer l’étiquette.
Ça y est notre révision est opérationnelle,
et la nomenclature reprend bien les champs inscris dans la révision.
Merci Revit !
et a bientôt avec notre équipe de blogueur sur Aplicit.com
