Le « Grugeage », la fonction d’ajustement sous Autodesk Revit

La fonction « Grugeage » permet d’appliquer un ajustement entre un poteau et une poutre ou entre deux poutres.

Illustration grugeage

Pour appliquer un ajustement :

  • Lancez la fonction « Appliquer l’ajustement » :
    • Onglet « Modifier», Fenêtre « Géométrie », Fonction « Grugeage / Appliquer l’ajustement »

Appliquer l'ajustement

  • Cliquez sur l'élément auquel appliquer l'ajustement (un poteau ou une poutre)
  • Sélectionnez ensuite le poteau ou l'ossature avec lequel couper le premier élément

Grugeage

Une fois l'ajustement effectué, vous avez la possibilité de définir la distance entre les deux éléments, pour cela :

  • Sélectionnez l'élément sur lequel vous avez appliqué l'ajustement
  • Définissez la valeur dans le champs « Distance d’ajustement »

Distance d'ajustement

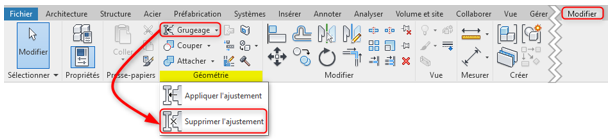

Vous avez également la possibilité de supprimer le grugeage, pour cela :

  • Lancez la fonction « Supprimer l’ajustement » :
    • Onglet « Modifier», Fenêtre « Géométrie », Fonction « Grugeage / Supprimer l’ajustement »

Suppression grugeage

  • Cliquez sur l'élément auquel supprimer l'ajustement
  • Sélectionnez ensuite le poteau ou l'ossature ne devant plus couper le premier élément.



A bientôt sur le blog APLICIT.
