Le rôle des règles de tôlerie sur Fusion :





Intro :

Les règles de tôlerie sont quelque chose d’indispensable.

Leurs paramètres permettent de définir la matière, l’épaisseur, mais également des facteurs validant la conformité de longueurs de mise à plat.

Ces mises à plat pourront ensuite être utilisées pour effectuer des découpes laser/ plasma/ ou jet d’eau.

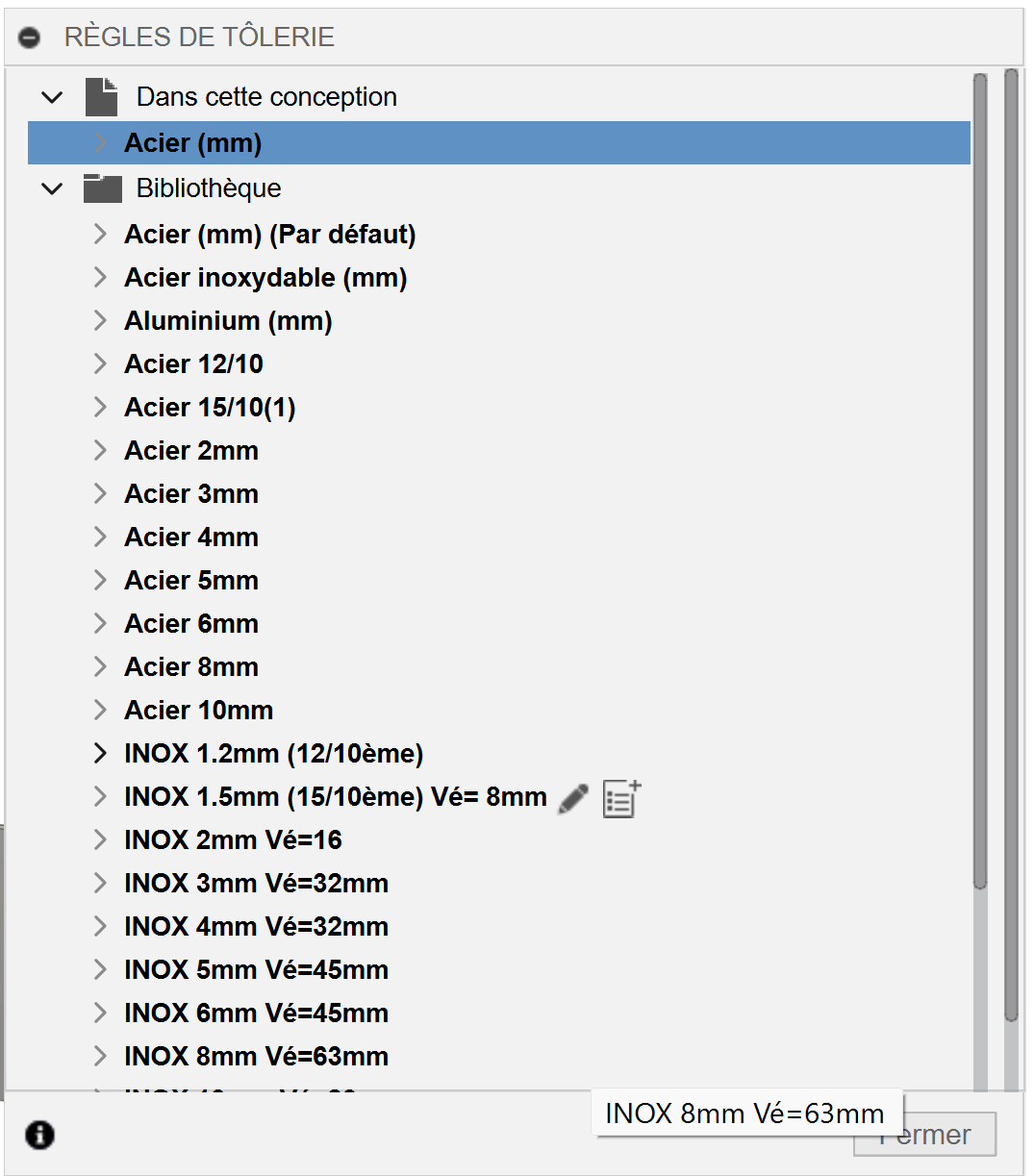

Saviez vous que vous pouvez également créer, et personnaliser vos bibliothèques de règles de tôlerie ?



1- Création d’une règle :

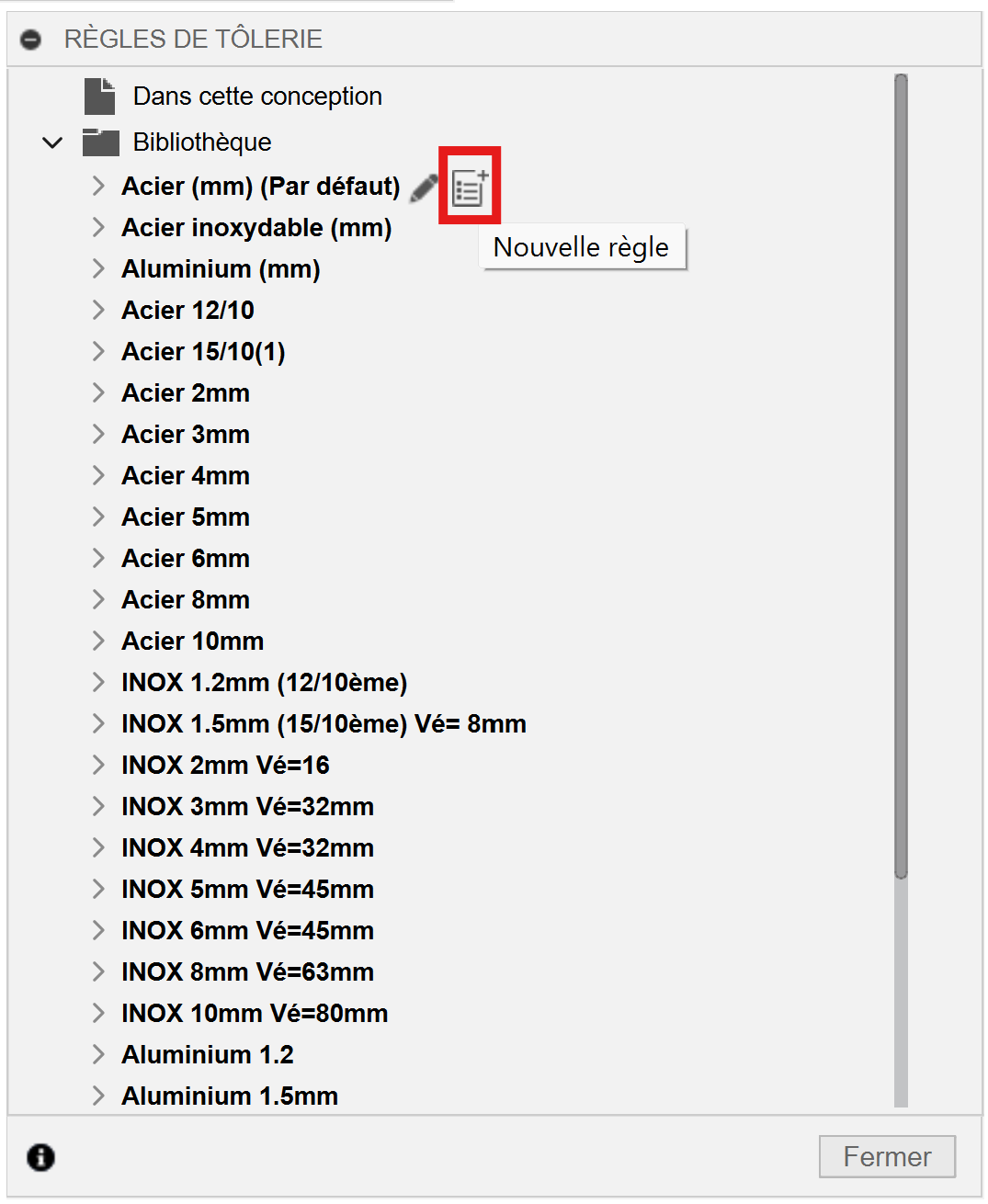

  • Cliquer sur l’icône “Nouvelle règle” à droite de n’importe quelle règle par défaut :

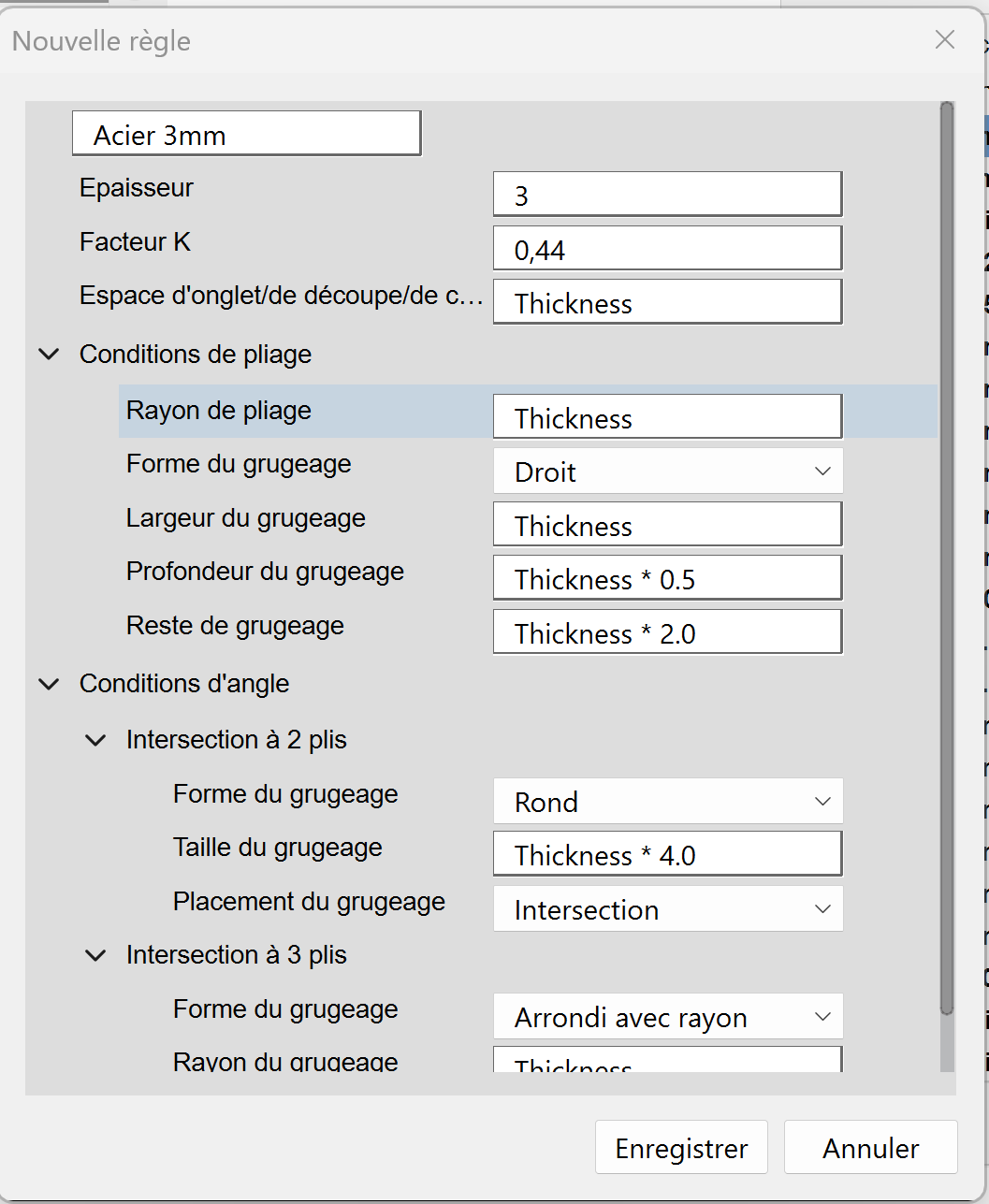

  • Sur la fenêtre ouverte, vous pouvez renommer votre règle et définir son épaisseur.



Le facteur K : sera influent sur les longueurs de mise à plat. Si ces valeurs ne sont pas correctes vous pouvez les corriger via le facteur K :





La forme du grugeage aura elle aussi son importance pour les pliures de coins (à 2 ou 3 plis):



2- Utilisation des règles lors d’une conversion en tôle :

  • Une fois vos bibliothèques de règles de tôlerie terminées, si vous souhaitez convertir un solide (type fichier .step) en tôle. Fusion détecte automatiquement l’épaisseur de la surface sélectionnée :

  • Si vous cochez la case “Affichez les règles correspondantes” alors, vous ne visualiserez que les règles de l’épaisseur détectée.



Exemple : Epaisseur 5mm :



3- Impact du facteur K sur la mise à plat :

  • Vos longueurs de mises à plat seront calculées, en fonction de la valeur du facteur K de la règle sélectionnée.

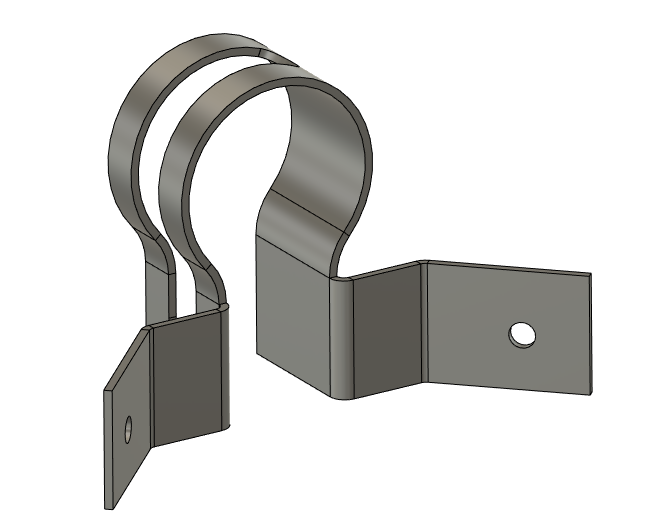

Exemple pour une tôle INOX épaisseur 3mm :

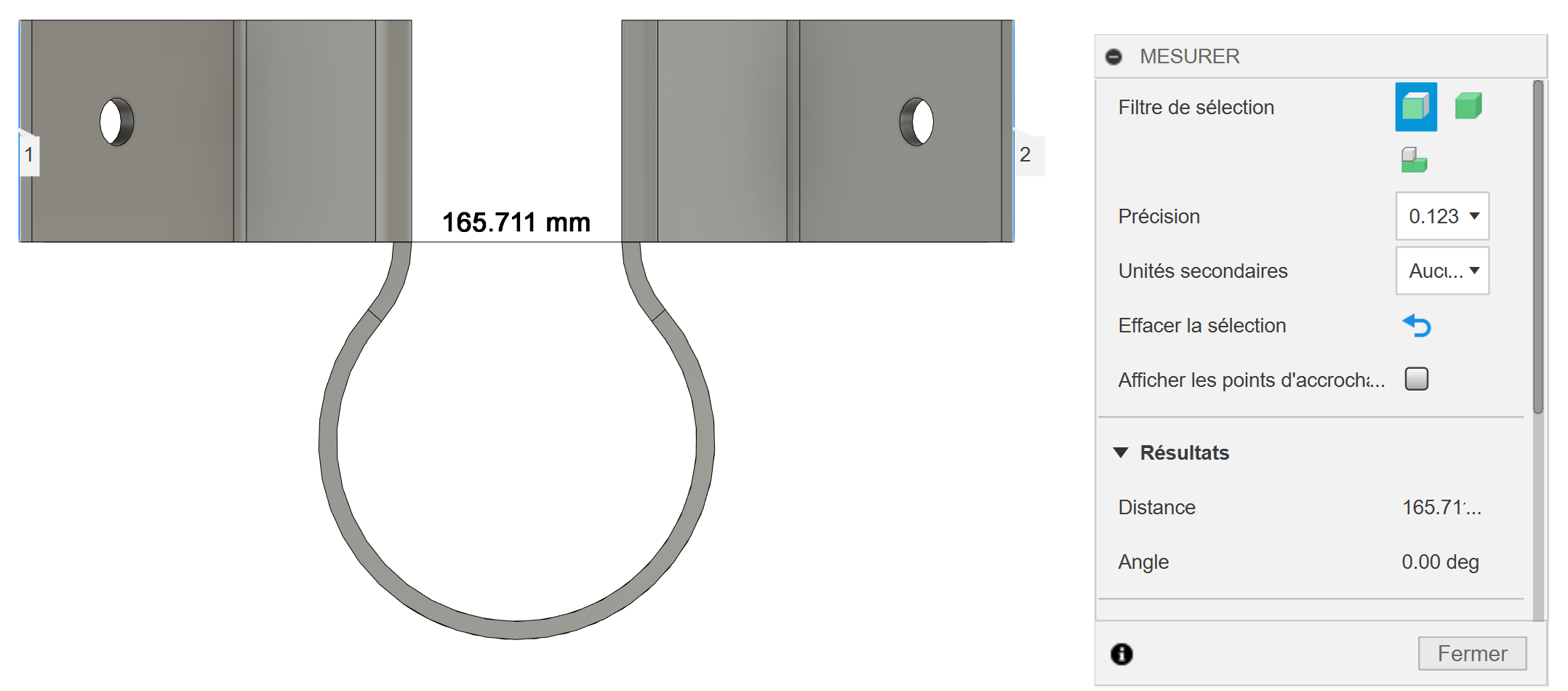

  • La longueur totale pliée est de 165.71mm :











  • La longueur de mise à plat est de 243.46 mm :
