Les gardes-corps

Ou comment réaliser un garde-corps complexe.

Vous avez un garde-corps un peu particulier à réaliser comprenant plusieurs inclinaisons différentes et vous n’avez pas encore trouvé de solution. Votre main courante dois suivre la pente de la rampe et en même temps le sol et l’escalier permettant de rejoindre le haut de la rampe (cf. image ci-dessous).

Pour ce faire il vous suffit de suivre les étapes ci-dessous :

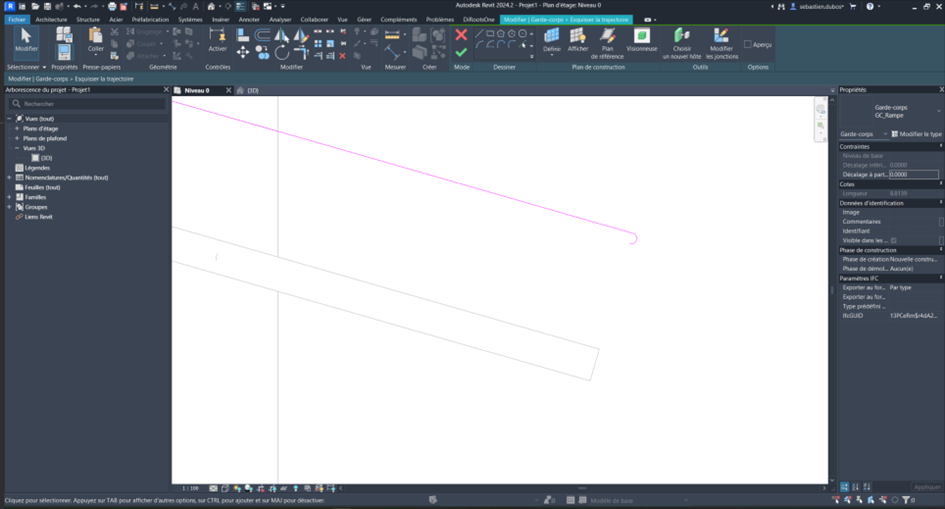

Etape 1 : Tracez une esquisse de garde-corps avec l’outil "Garde-corps".

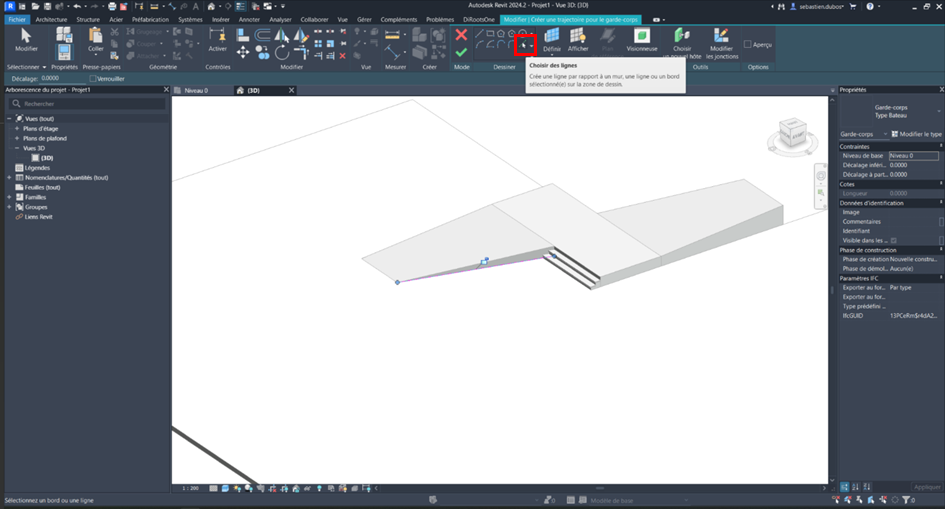

Etape 2 : Utilisez la fonction "Choisir des lignes" et cliquez sur le bord de la rampe.

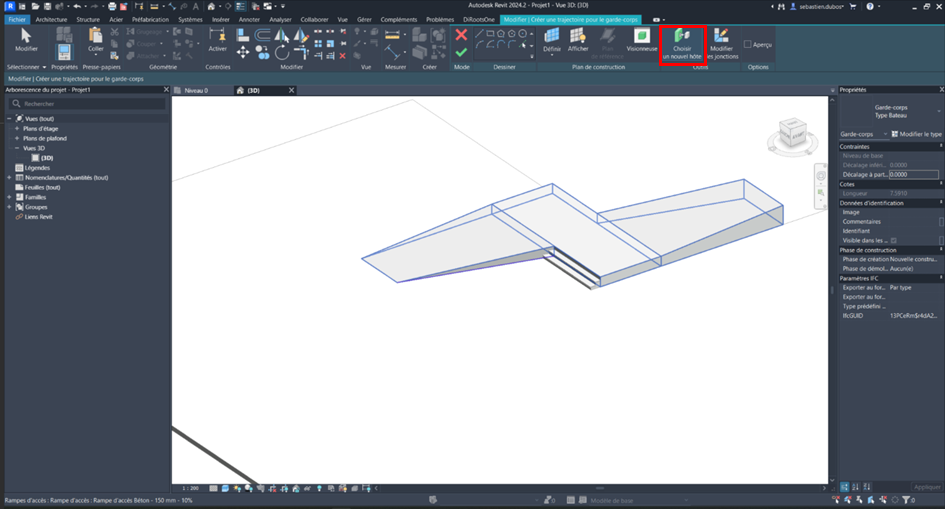

Etape 3 : Cliquez sur l’icône "Choisir un nouvel hôte" et sélectionnez la rampe.

Etape 4 : Répétez l’ensemble des opérations cette fois en choisissant l’hôte escalier.

Nota : Dupliquez votre garde-corps et ne conservez que la main courante.

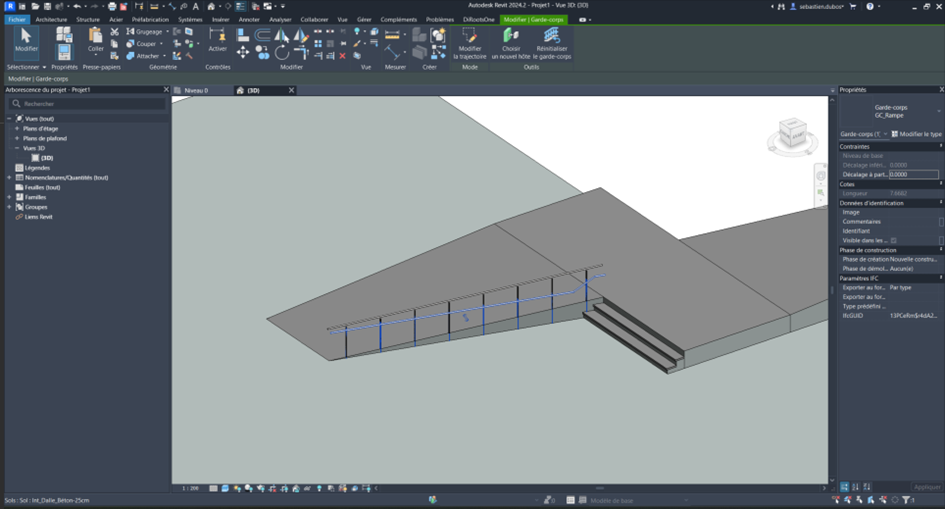

Etape 5 : Sélectionnez cette main courante et "Modifier la trajectoire". Utilisez l’outil "Scinder l’élément" et couper votre trajectoire au droit de l’escalier.

Etape 6 : Sélectionnez successivement les segments ne correspondant pas à la zone de l’escalier et choisissez la solution "Plat" dans "Inclinaison" puis "Spécifique" dans la fonction "Correction de la hauteur" et enfin spécifiez la valeur de décalage souhaitée.

Etape 7 : Sélectionnez "Modifier la trajectoire" de l’un ou l’autre de vos garde-corps et dessinez l’esquisse manquante pour connecter vos mains courantes.

Etape 8 : Validez votre esquisse.

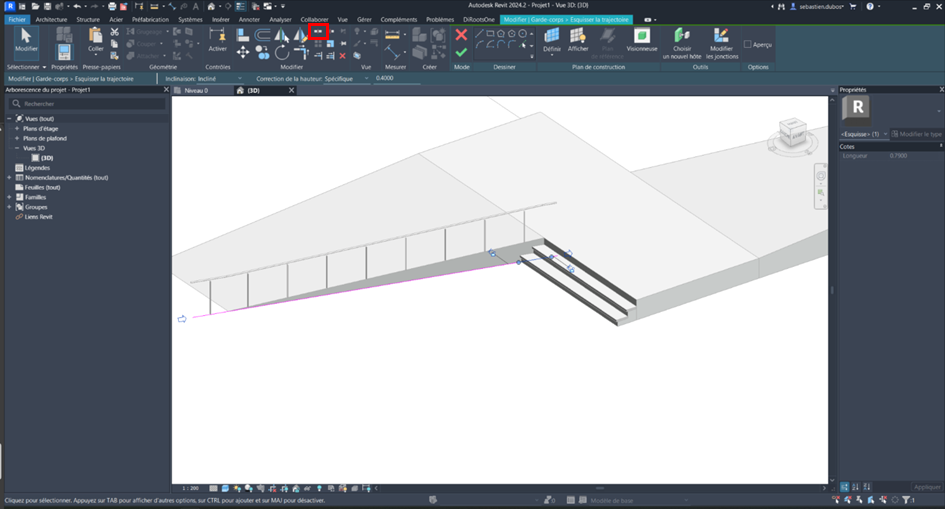

Et voilà votre main courante suit l’inclinaison de la rampe ainsi que le sol et l’escalier.

Sébastien D.
