Les paramètres Revit - Définition et utilisation

Paramètre global, partagé, projet, famille, type, occurrence, intégré

Les différents paramètres de famille et hiérarchie

Utilisation possible des paramètres :

Paramètres de Famille :

Ces paramètres servent à rendre une famille modifiable sans pour autant la redessiner. On peut ainsi redéfinir ses dimensions, ses matériaux, rendre certains éléments visibles ou non, etc….

Il existe 3 sortes de paramètre de famille :

Type : Paramètre lié à la définition d’un type. Si on change la valeur d’un paramètre de type, tous les autres composants du même type seront modifiés

Exemple : une fenêtre 0.50mx1.50m dont un paramètre de type est l’épaisseur de cadre de 4cm. Si cette valeur dans un type de fenêtre de 0.50mx1.50m est modifiée à 5cm, toutes les autres fenêtres du même type (fenêtre 0.50mx1.50m) verront l’épaisseur de cadre se modifier à 5cm automatiquement.

Occurrence : Paramètre lié à un composant unique. Contrairement au paramètre de famille de type, si on change sa valeur, celui-ci ne sera pas répercuté sur les autres composants du même type.

Intégré : Paramètre pré-existant dans le gabarit de famille. Les paramètres intégrés sont plus ou moins nombreux en fonction de la catégorie de la famille. Ils ont la particularité de pouvoir être récupérable dans les nomenclature, étiquette, ... (Voir tableau). Ils sont donc particulièrement intéressants.

Paramètre de projet :

Les paramètres de projet permettent de rajouter des variables dans des catégories y compris système tel que les vues, les feuilles, les murs, …. Depuis Revit 2018, on peut les associer à la catégorie nomenclature. Ils sont liés au projet et insérer dans les familles. Il peut être de type ou d’occurrence. Un paramètre de projet peut être multi-catégorie et est propre au projet.

Les paramètres de projet peuvent être utilisé entre autre pour créer un format conditionnel permettant d'appliquer un changement de graphisme suivant certaines conditions. Voir la page suivante.

Ces paramètres sont exploitables dans les nomenclatures.

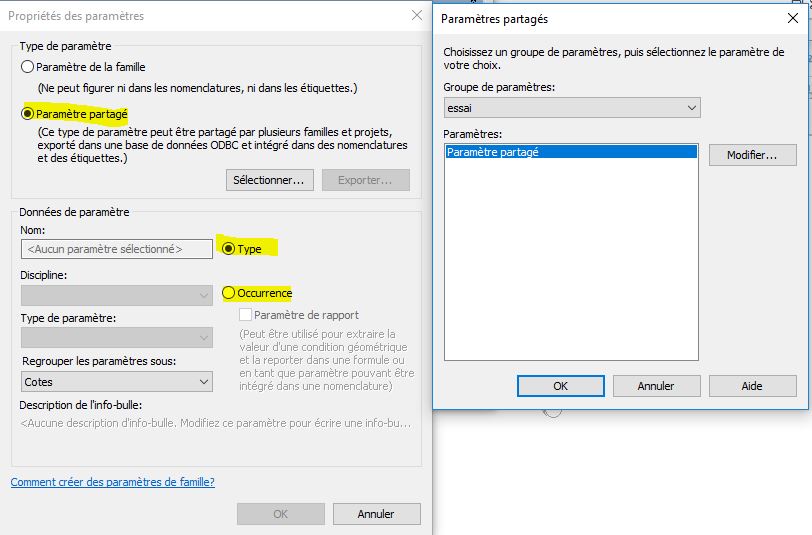

Paramètre partagés :

Les paramètres partagés sont des paramètres particuliers externe aux projets et aux familles. Ils sont répertoriés dans un fichier texte annexe et peuvent être utilisés en tant que paramètre de famille ou paramètre de projet.

Ces paramètres sont exploitables dans les nomenclatures et dans les étiquettes.

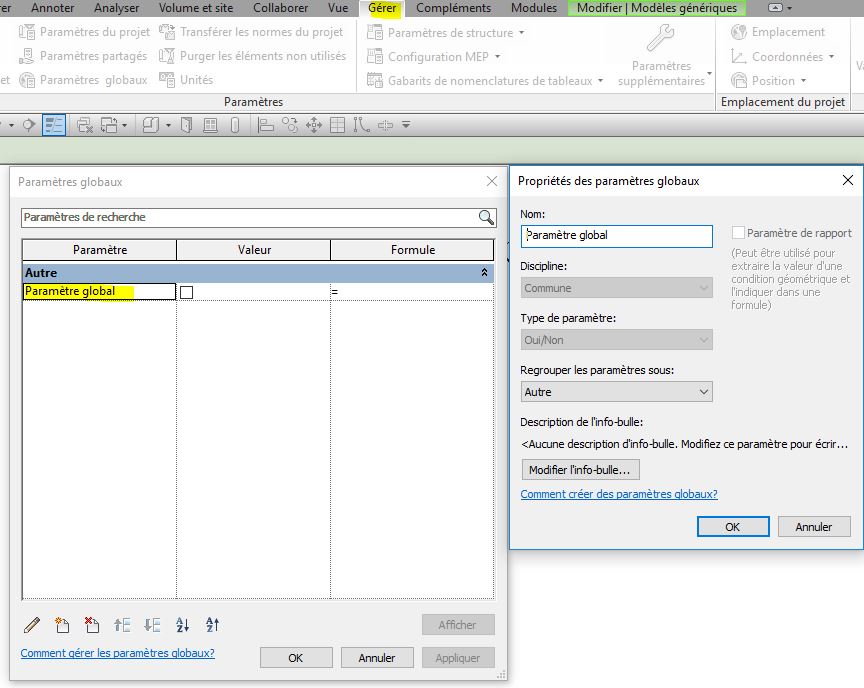

Paramètre global :

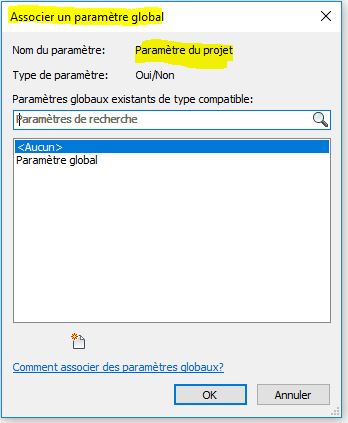

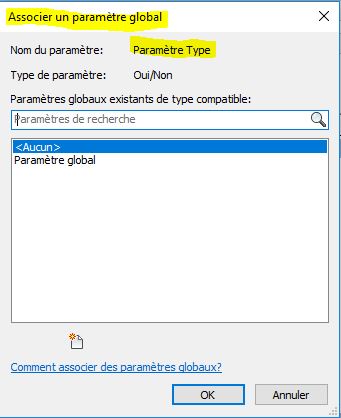

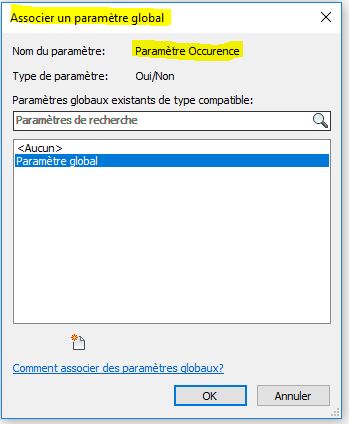

Les paramètres globaux sont de simples paramètres définis par une valeur ou une formule. On peut ensuite les associer à différents paramètres du projet ou de familles.

Pour plus d'information sur ce paramètre cliquez ici
