L’étude d’ensoleillement avec REVIT, les nouveautés de la version 2023

L’étude d’ensoleillement est un outil qui permet de visualiser l’impact de la lumière naturelle et des ombres sur vos projets.

Cela peut être très utile dans le cadre de la RE 2020 notamment pour les maisons solaires passives, dont l’orientation, l’implantation, la forme sont optimisées pour capter un maximum d’ensoleillement et bénéficier de l’énergie solaire.

Elle permet également de visualiser les ombres des bâtiments alentours sur un logement, et ce quel que soit la date, l’heure du jour, en fonction des saisons.

Enfin, en créant une vue avec l’outil « caméra » à l’intérieur de votre projet, vous pouvez visualiser également l’impact de la lumière solaire dans votre intérieur.

Ainsi, voyons les nouveautés que nous offre REVIT 2023.

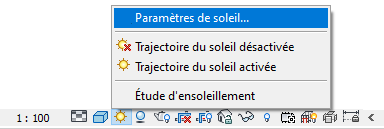

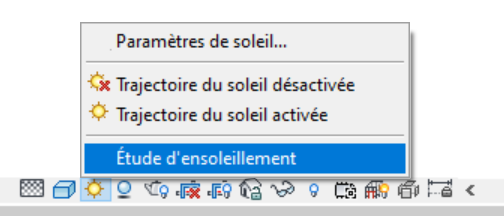

Une fois que votre projet est correctement positionné (emplacement, orientation du projet avec le Nord géographique, choix de votre vue 3D), cliquez sur l’icône « Trajectoire du soleil » et l’activer (pour plus de précision voir cet article Revit - Les Outils d'analyses - Aplicit), s’assurer également que les ombres sont bien activées.

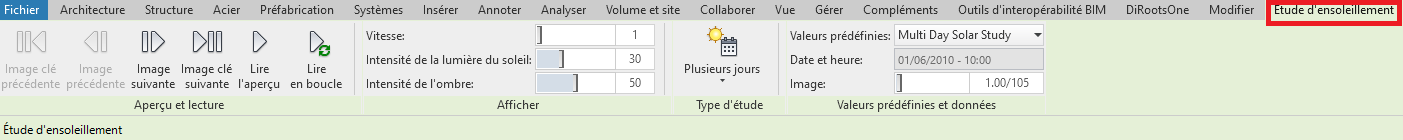

Sur le ruban apparait l’étude d’ensoleillement et les outils d’étude solaire, qui n’apparaissaient pas sous cette forme dans les versions antérieures et avec moins de fonctionnalités.

Voyons à présent chacun de ces outils :

1/ Type d’étude de l’image fixe

L’image fixe permet de configurer la date et l’heure, et ainsi de voir la position du soleil à ce moment précis. Il est possible de les faire varier et de voir à chaque fois la position du soleil et les ombres qui en résultent.

2/ Type d’étude sur un jour :

Dans ce cas, il est possible de créer une animation.

Définissez vos paramètres :

Définissez la date, l’heure et les intervalles de l’animation (toutes les 15 minutes, 30 mn, 45 mn, une heure)

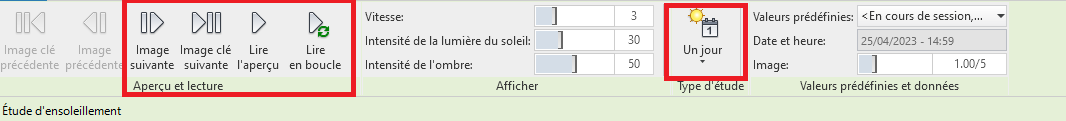

Les boutons de lecture :

« Image suivante » permet d’avancer image par image, toutes les 15 minutes par exemple si c’est ce qui a été réglé dans les paramètres.
« Image clé suivante » permet de sauter de 10 images : toujours réglé sur 15 minutes, vous avanceriez de 2h30 à chaque fois.
« Lire l’aperçu » : visualiser l’animation.
« Lire en boucle » : visualiser l’animation plusieurs fois.

Touche « Echap » pour arrêter l’animation.

Nous avons également la possibilité désormais de contrôler la vitesse de l’animation, l’intensité de la lumière du soleil (sélectionner de préférence le style visuel réaliste), et l’intensité des ombres.

3/ Type d’étude sur plusieurs jours

Définissez le laps de temps sur lequel vous souhaitez faire votre étude.

4/ Type d’étude d’éclairage

Ce type d’étude permet de créer des conditions d’éclairage qui n’existe pas forcément dans la réalité, en rentrant des valeurs d’altitude et d’azimut.

Il sera essentiellement utilisé pour des rendus.

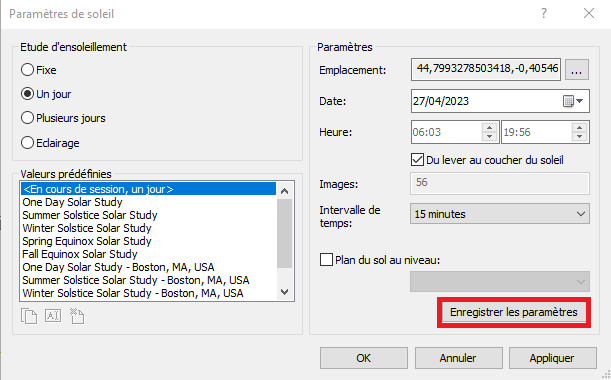

Chaque mode d'étude d'ensoleillement dispose de valeurs prédéfinies (les solstices d’été et d’hiver, les équinoxes) mais vous pouvez tout à fait créer vos propres valeurs prédéfinies en suivant cette démarche :
