Macro Inventor pour rétablir les couleurs de matières

Cette Macro permet de rétablir la couleur de la pièce "comme la matière"

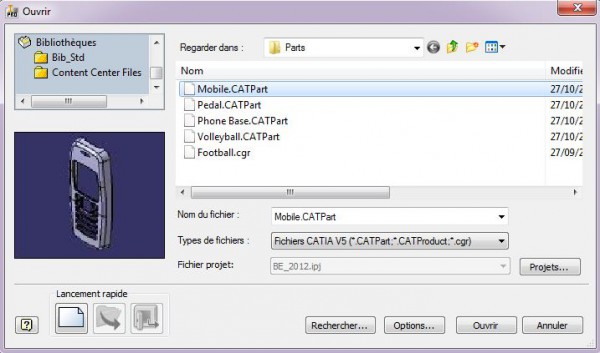

Ouverture d'un fichier CAO :

Lorsque l’on ouvre un fichier CATIA (ou SW STEP IGES ….) les faces de la pièce possèdent leur propre couleur.

Attribution de la couleur :

La pièce ne peut changer de couleur car la couleur est associée à chacune des faces par le logiciel « émetteur » (CATIA ProE etc…). Cette Macro attribue la couleur de la Fonction à chacune des faces de la pièce, ce qui permet de changer la couleur de la pièce par un simple clic depuis la barre d’accès rapide ou en changeant la matière dans les iPropriétés.

L'editeur VBA :

Utiliser l’Editeur VBA depuis l’Onglet Outils et faire un copier/coller de la macro ci_dessous.

Enregistrer et quitter l’éditeur VBA.

Code :

 Public Sub Faces_à_la_couleur_de_La_fonction()

    Dim oPartdoc As PartDocument

    Set oPartdoc = ThisApplication.ActiveDocument

     Dim oCompDef As ComponentDefinition

    Set oCompDef = oPartdoc.ComponentDefinition

       Dim oFaces As Faces

    Dim oFace As Face

       Dim oSurfBodies As SurfaceBodies

    Dim oSurfBody As SurfaceBody

    Set oSurfBodies = oCompDef.SurfaceBodies

    ScreenUpdating = False

    For Each oSurfBody In oSurfBodies

        Set oFaces = oSurfBody.Faces

                For Each oFace In oFaces

            oFace.SetRenderStyle kFeatureRenderStyle

        Next

    Next

End Sub

Utilisation de la Macro depuis l’Onglet Outils :

Cliquer sur RUN après avoir sélectionné Faces_à_la_couleur_de_La_fonction

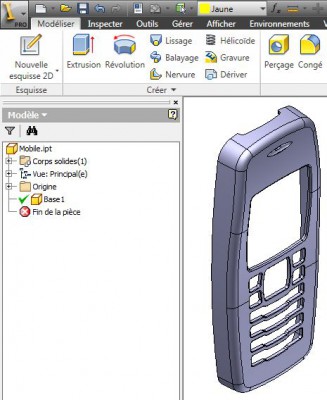

La pièce changera de couleur selon la matière ou selon la couleur depuis la barre d’accès rapide.
