Moldflow 2024 : utilisation des contraintes d’assemblage pour la déformation:
Depuis la version 2024 de Moldflow, il est possible de faire un calcul d’assemblage pour analyser la déformation avec la pièce assemblée. https://www.aplicit.com/moldflow-analyse-dassemblage/
Pour se faire, il faut aussi penser à mettre les contraintes sur les nœuds concernés.

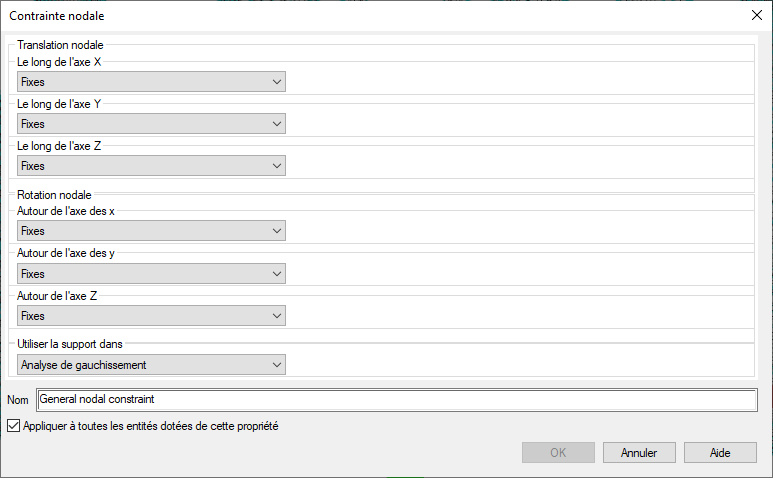

Cela se fait par le menu classique de contraintes :
Attention toutefois à bien valider le choix du type de support :
En effet, ce calcul pourra fonctionner sans avoir mis correctement le type d’analyse.
Donc, il faudra bien surveiller les réglages à mettre en place :
- Cocher la case « ajustement des positions de contraintes selon la tolérance de retrait du moule »
- Définir la tolérance de retrait
- Définir les contraintes de blocage en choisissant le type de calculs sur déformation
