L'analyse des contraintes est un outil essentiel dans le domaine de la simulation de moulage par injection, permettant d'évaluer les contraintes maximales dans une pièce après éjection. Cette analyse est cruciale pour comprendre comment les contraintes internes peuvent affecter la performance et la durabilité des pièces moulées. En visualisant ces contraintes, les ingénieurs peuvent identifier les zones de faiblesses potentielles et optimiser la conception pour améliorer la qualité et la fiabilité des produits.

L'intérêt de visualiser ce résultat, appelées contraintes Mises-Hencky dans Moldflow, réside dans la capacité à détecter les points de concentration de stress qui pourraient entraîner des défaillances. En utilisant ces résultats, les ingénieurs peuvent comparer les niveaux de stress aux critères matériels pertinents et ajuster les paramètres de moulage pour minimiser les contraintes. Cela permet non seulement d'améliorer la résistance des pièces, mais aussi de réduire les risques de déformation et de fissuration.

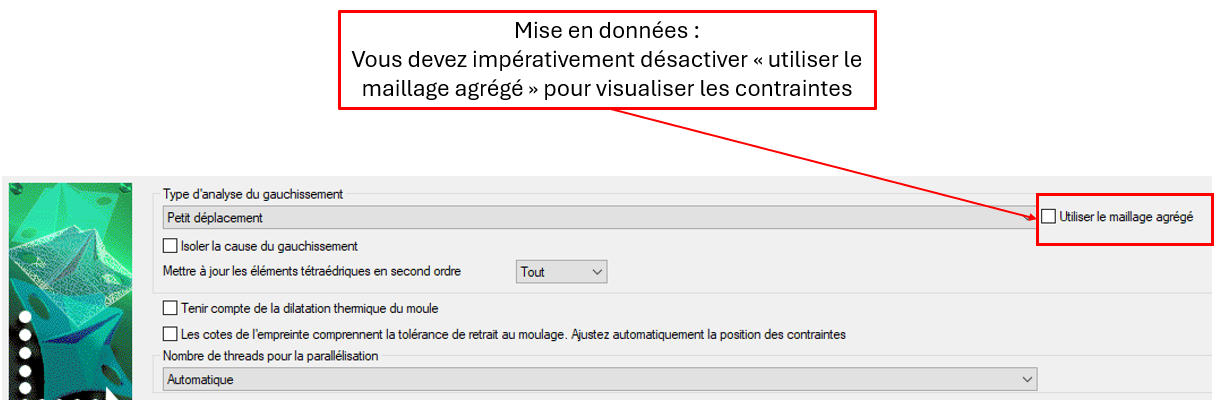

Voici la méthode à suivre pour visualiser les contraintes pour donner suite à une simulation de « remplissage + compactage + gauchissement » :
