Moldflow : Rôle et importance des coefficients c1 et c2 dans la caractérisation matière.

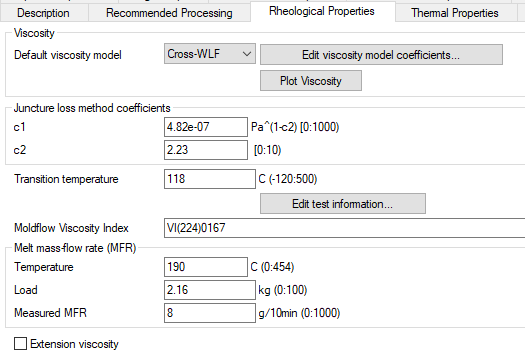

Les coefficients c1 et c2 d’une fiche matière sont très importants sur la prédiction de la pression. Ils permettent de prendre en compte la perte de charge supplémentaire lorsque la matière passe par un changement de section important au sein d’un système d’alimentation modélisé en éléments poutres.
Exemple pour un bloc chaud modélisé en éléments poutres :
Sans coeffcient c1, c2 : Pression à la commutation = 346 bars
Avec coeffcients c1, c2 : Pression à la commutation = 422 bars
