Moldflow – Comment dupliquer une cavité ?
Cet article décrit une méthodologie pour rapidement dupliquer une cavité en vue de réaliser un moule multi-empreintes dans Moldflow.
Méthodologie :
Etape 1 : maillage de la pièce
Etape 2 : duplication du maillage en utilisant la fonction duplication d’empreinte
Ouverture de la boite de dialogue duplication d’empreinte :
Il est nécessaire de spécifier le nombre de cavités, colonnes, lignes, et l’espacement.
Un aperçu est également disponible.

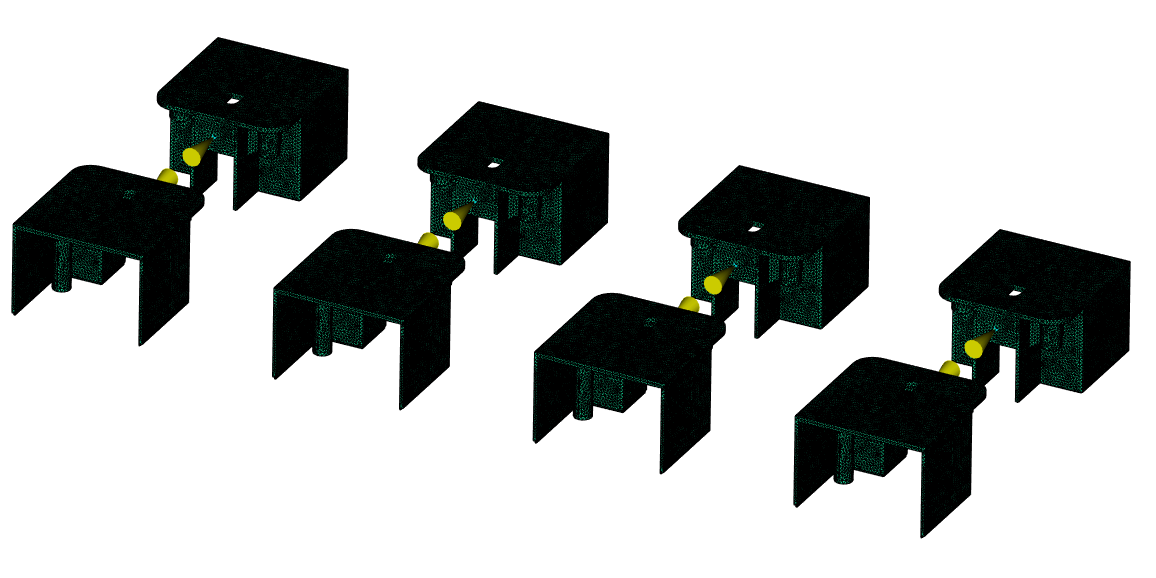

Résultat automatique :
