Moldflow : Comment savoir rapidement si la thermique impacte le gauchissement :

Le gauchissement des pièces plastiques est un problème courant. Il peut être causé par divers facteurs, dont l’un est l’impact thermique. Dans cet article, nous allons montrer comment déterminer si la thermique à un impact majeur sur le gauchissement d’une pièce. Avant de procéder, il est impératif de confirmer que les éléments suivants sont en ordre :

  • Design de la pièce est validé
  • Position du ou des points d’injection sont validées
  • Design de l’alimentation est validé

Donc pour déterminer l’impact de la thermique vous devez lancer 2 calculs :



  • Une en « remplissage + compactage + gauchissement »
  • Une en « thermique + remplissage + compactage + gauchissement »

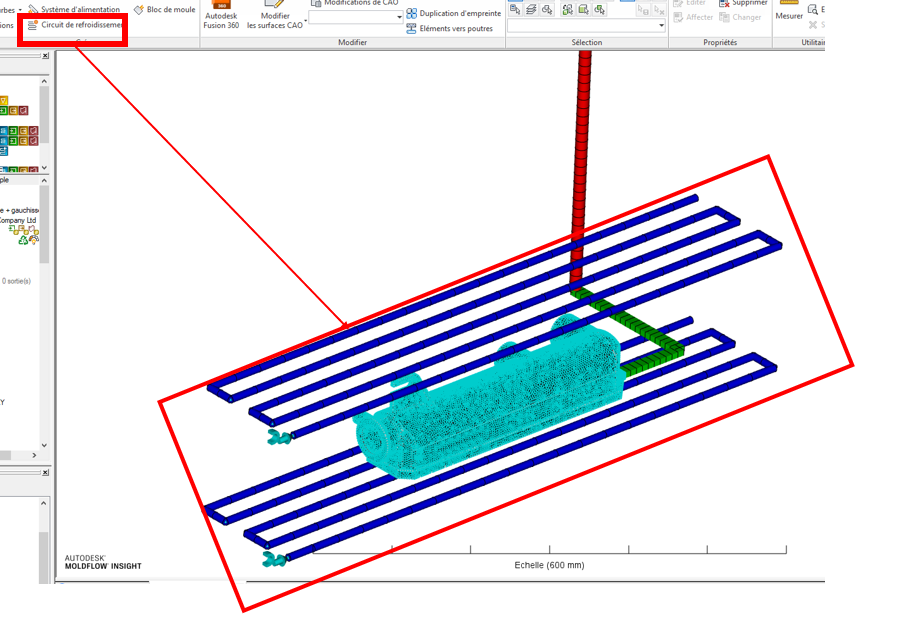

Pour le calcul de « thermique » un circuit de régulation simple tel que celui modélisable via l’outil automatique de Moldflow est suffisant :

Une image contenant capture d’écran, diagramme, ligne, texte Description générée automatiquement

Ensuite il suffit de comparer le résultat de gauchissement obtenu avec le calcul de thermique et celui obtenu sans la thermique.

  • Si les résultats sont similaires, la thermique n’impacte pas le gauchissement
  • Si les résultats sont différents, la thermique impacte le gauchissement. Dans ce cas, une étude plus approfondie est justifiée.

Dans le cas ci-dessous, la thermique impacte le gauchissement

Une image contenant capture d’écran Description générée automatiquement

Pour toutes précisions supplémentaires, n’hésitez pas à nous contacter à notre adresse support : support@aplicit.com
