MoldFlow – Pourquoi et comment coudre les interfaces de contact ?
MoldFlow - Pourquoi et comment coudre les interfaces de contact ?
Afin de réaliser le maillage de votre moule dans Moldflow (cool FEM), il est obligatoire de coudre les interfaces de contact pour les modèles multi composants avec des zones de contact. (surmoulage, insert moule…) ; sinon, une erreur de maillage apparaitra dans Synergy.
Cela va permettre d’avoir un unique bloc de triangles internes pour l’ensemble des composants en contact.

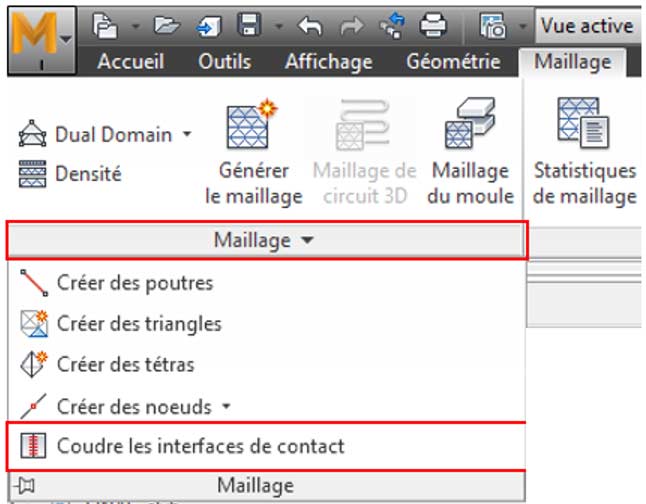

La fonction se trouve dans l’onglet maillage : (voir image ci-dessous)
Pour une pièce et un insert moule par exemple :
Le maillage 3D de votre moule FEM se fait ensuite de manière « classique ».
