Moldflow : Création d’une busette séquentielle facilement

Lorsque vous modélisez un bloc chaud, vous pouvez avoir besoin de mettre une busette à obturateurs pour fermer le point d’injection.

La méthode a été très simplifiée car maintenant, il suffit juste de :

  • Créer le réglage dans le tableau contrôleur de busettes

Une image contenant texte, capture d’écran, Police, nombre Description générée automatiquement

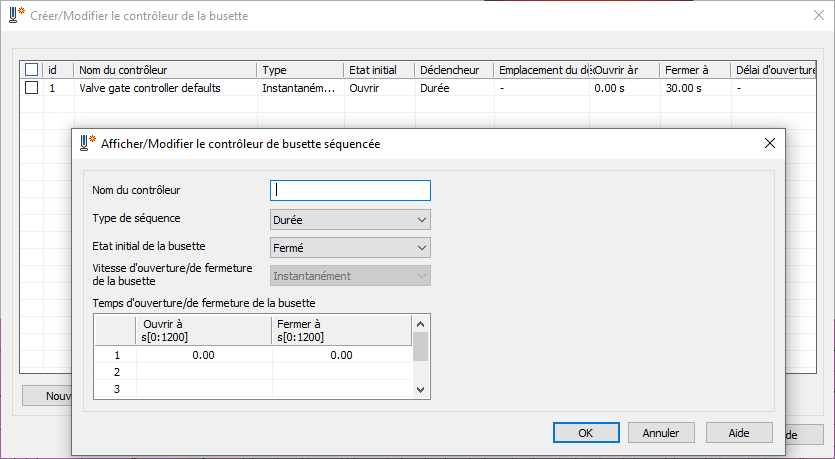

  • Dans le menu Créer, vous trouverez le tableau de définition des obturateurs

Une image contenant texte, capture d’écran, logiciel, affichage Description générée automatiquement

  • Vous avez toujours le choix du type du pilotage :

Une image contenant texte, Police, Bleu électrique, ligne Description générée automatiquement

Certains réglages peuvent être utilisés avec des points sondes

  • Une fois les réglages d’ouverture / fermeture définis, vous pouvez alors choisir le menu « Affecter aux éléments ». Par contre, attention à bien choisir l’élément poutre au contact de la pièce au préalable.

Une image contenant texte, capture d’écran, logiciel, Icône d’ordinateur Description générée automatiquement

  • Dans ce cas, vous aurez un menu qui vous permettra de valider en 1er le choix de sélection :

Une image contenant texte, Appareils électroniques, capture d’écran, affichage Description générée automatiquement

  • Puis le choix dans les réglages busettes que vous aviez renseigné plus tôt.

Une image contenant texte, capture d’écran, nombre, logiciel Description générée automatiquement

  • Vous pouvez ainsi définir différents réglages en fonction des busettes.
