Moldflow Déterminer le temps de gel des seuils
Moldflow Déterminer le temps de gel des seuils
Sur presse à injecter :

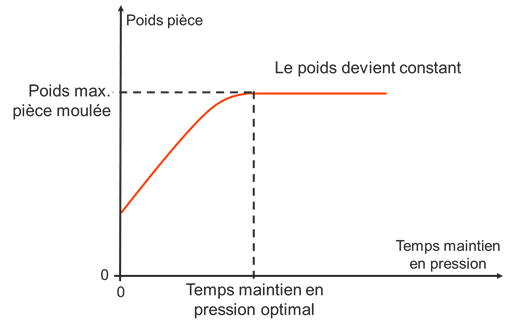

On fait évoluer le temps de maintien jusqu'à la stabilisation de la masse de la pièce. Ce temps correspond au temps de figeage des seuils.
Il est important lors de cet essai de diminuer progressivement le temps de refroidissement restant, en corrélation avec l'augmentation progressive du temps de maintien afin de garder un temps de cycle constant pour éviter toute modification de l'équilibre thermique du moule.
… et en simulation, quels résultats Moldflow faut-il regarder ?
Température (flow 3d)
• Description
- l'évolution de la température en fonction du temps
• Commentaires
- Plus de mouvement = plus de couleur
• Interprétation
-
Permet de déterminer quand la pièce est isolée de son alimentation
Rappel : https://www.aplicit.com/moldflow-visualisation-de-la-veine-chaude-au-cours-du-cycle/
Quels sont les paramètres influents sur ces calculs ?
- Caractérisation matière
- Températures matière et moule
- Modélisation et maillage du seuil
- Temps de maintien
- Epaisseur pièce
Comment ajuster et affiner ces paramètres ?
(Dans le prochain article…)
