Moldflow: modifier directement le maillage
Comment changer une conception en modifiant directement le maillage ?
La modification du maillage est possible sur un maillage Dual Domain. Cela permet d’être plus réactif si nous souhaitons modifier des épaisseurs et ainsi éviter de retourner sur un logiciel de CAO.

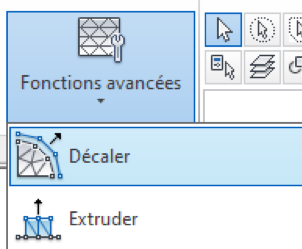

La modification du maillage est possible grâce aux fonctions avancées de l’onglet modification du maillage. Les 2 fonctions utiles sont : « décaler » et « extruder ».
Avec la fonction "décaler", il est possible de modifier localement des épaisseurs.
Il est possible dans cette fonction de spécifier une distance d’atténuation qui va plus ou moins lisser les variations d’épaisseurs.
Exemple :
Augmentation de l’épaisseur local avec une distance d’atténuation de 2 mm
Augmentation de l’épaisseur locale avec une distance d’atténuation de 10 mm :
Avec une distance d’atténuation relativement importante les épaisseurs sont bien lissées ce qui permet d’éviter des variations brusques d’épaisseurs.
Avec la fonction extruder nous pouvons également modifier la géométrie :
Exemple :
Augmentation de la hauteur du fût :
