Niveaux ou quadrillages non visibles dans certaines vues : Pensez à propager les étendues 3D
Niveaux ou quadrillages non visibles dans certaines vues : Pensez à propager les étendues 3D
Vous avez modélisé des niveaux, des quadrillages….
Puis vous constater que vous ne les voyez pas (ou pas tous) dans certaines de vos autres vues (vues en plan, coupe, élévation)….
En l’occurrence, ici dans ma vue en plan du niveau 2D, je ne vois pas mon quadrillage N°4…… :
Outre la problématique de « Visualisation Graphisme » , la question à se poser est la suivante :
- L'étendue de mon quadrillage, ou de mon niveau traverse-t-elle la vue en question ?
C’est souvent le cas : Les plans de référence tels que les quadrillages ne sont pas visibles dans les vues s'ils ne coupent pas le plan de la vue.
En, effet, dans mon élévation, je vonstate que mon quadrillage N°4 ne traverse pas mon plan du niveau2 :
La solution ?

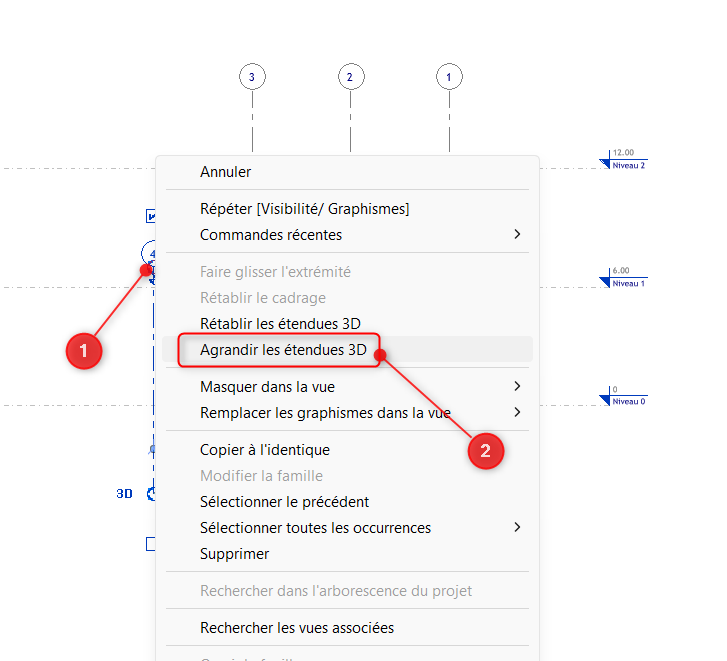

Accéder à une vue dans laquelle les quadrillages (ou niveau) sont visibles, cliquez avec le bouton droit de la souris sur le quadrillage (ou niveau) et choisissez « Agrandir les étendues 3D ».
Les dimensions du quadrillage sont ajustées à la limite du modèle.
La petite vidéo ci-dessous illustre bien l’effet « Agrandir les étendues 3D », appliqué aux niveaux :
