Suite à la mise à jour de janvier 2025, vous pouvez maintenant inclure les différentes fonctionnalités de la fonction perçage, dans vos configurations.

Notamment :

  • La modélisation ou non du filetage (pour impression 3D par exemple)
  • Le type de filetage
  • Sa taille
  • Son pas
  • Le type de décalage de filetage
  • La longueur de décalage
  • Sa classe …

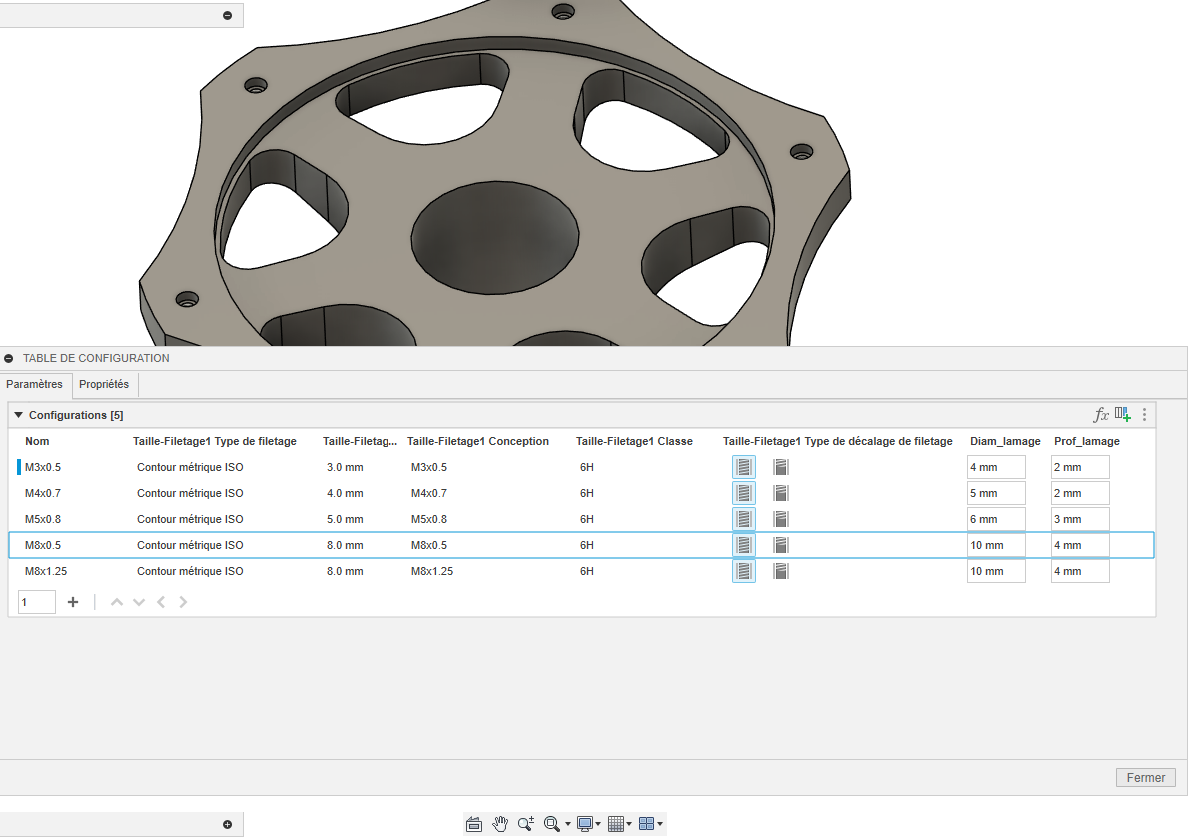

Exemple de configuration de perçages filetés :

Créez d’abord une table de configuration en ajoutant avec le « + » autant de configurations que vous le souhaitez :



Une image contenant texte, logiciel, Icône d’ordinateur, Page web Le contenu généré par l’IA peut être incorrect.



Vous avez la possibilité de renommer, si besoin, les configurations.



Ajoutez ensuite des paramètres à vos configurations, soit en cliquant sur le bouton « Fx » puis sur les fonctions,/ soit avec un clic droit + configurer, sur les fonctions présentes dans votre historique de conception :



Une image contenant texte, capture d’écran, roue, Pièce auto Le contenu généré par l’IA peut être incorrect.

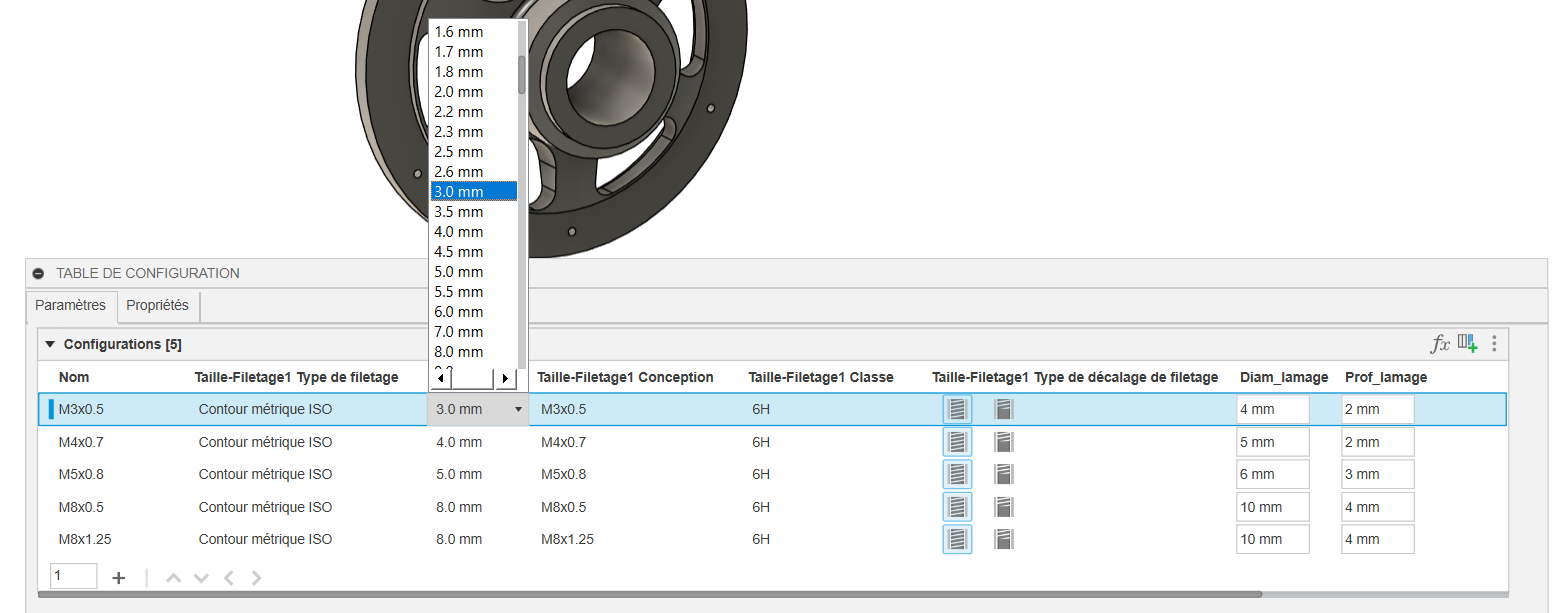

Vous pouvez ensuite, configurer par exemple, une taille de filetage depuis un menu déroulant :



Une image contenant texte, capture d’écran, roue Le contenu généré par l’IA peut être incorrect.



Ou différentes possibilités de pas de filetage (compatibles avec votre taille de filetage).

Exemple pour un M8 :

Une image contenant capture d’écran, texte, nombre, ligne Le contenu généré par l’IA peut être incorrect.



Pour certaines fonctions binaires, vous pouvez choisir une configuration d’activation ou désactivation de la fonction.

Exemple : Un chanfrein activé ou supprimé.

Ci-dessous : Fonction activée pour pièces avec Trous M8 :

Une image contenant texte, capture d’écran Le contenu généré par l’IA peut être incorrect.

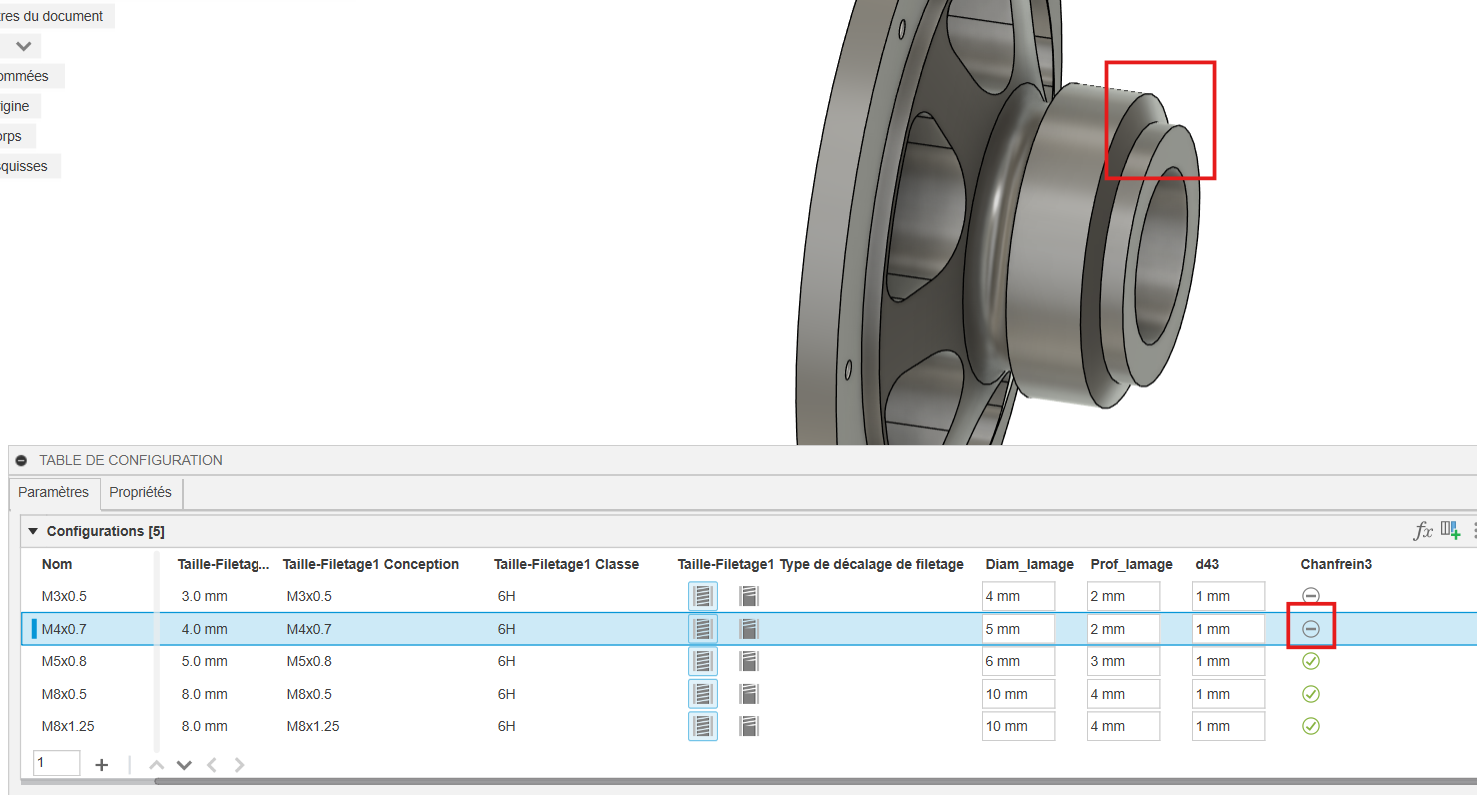

Ici : Fonction chanfreins désactivée pour pièces avec Trous M4x0.7 :



Une image contenant texte, roue, pneu, Pièce auto Le contenu généré par l’IA peut être incorrect.



Conclusion:



Les configurations vous permettent donc de configurer différentes variantes d’une pièce dans un seul et même projet.

Plutôt que d’avoir 1 pièce par projet.

Les avantages : un gain de temps et de productivité conséquents, notamment si vous devez ensuite passer ces pièces dans l’espace Fabrication.

En effet, en Fraisage par exemple, il vous suffira d’appliquer vos stratégies d’usinage sur 1 configuration, puis en changeant de configuration vous aurez juste à regénérer le parcours sans avoir à tout reprogrammer.

Les stratégies s'ajusteront à la géométrie de la configuration sélectionnée.

Pour toute question supplémentaire n’hésitez pas à contacter notre support : support@aplicit.com

Rendez-vous le mois prochain pour un nouveau sujet, sur le Blog APLICIT ! 😉
