Paramétrer un cercle dans une famille REVIT
Vous souhaitez paramétrer un cercle dans une famille REVIT ?
Prenons l'exemple d'une famille d'oculus où nous voulons modifier son rayon.
Voici la marche à suivre:

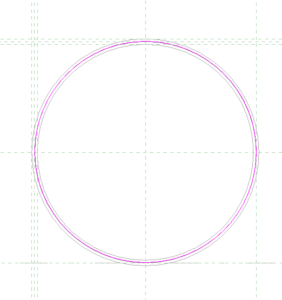

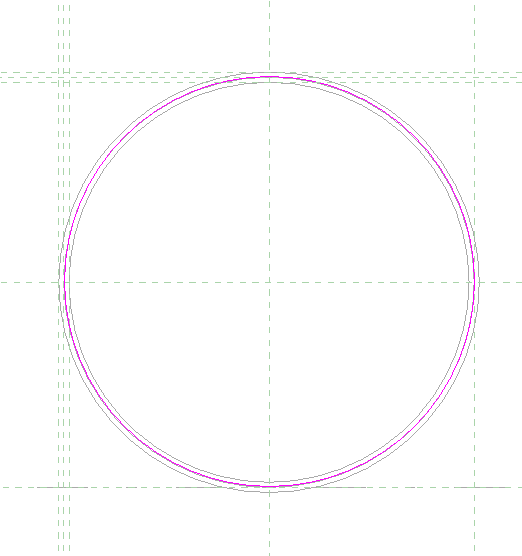

- Dans une famille .RFA, créez un cercle en extrusion
- Créez une côte. Pour cela 2 possibilités :

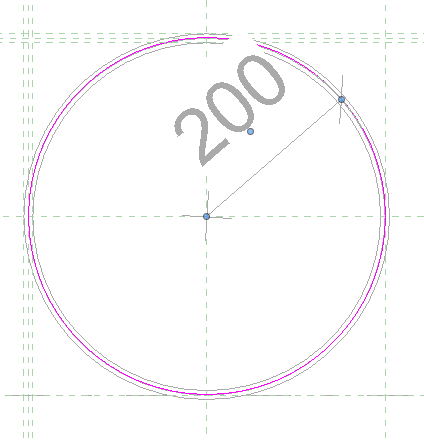

Créez une côte de rayon > Pour cela utilisez la côte de rayon dans l'onglet MODIFIER puis cliquer sur le cercle qui détectera automatiquement le centre.
Créez une côte alignée > Pour cela il est nécessaire d'activer la marque centrale du cercle au préalable. Pour la rendre visible il suffit de cocher « Marque centrale visible » dans les propriétés du cercle (cf. article suivant : Aide aux accroches )
Créez ensuite votre côte alignée à partir du centre du cercle et le cercle.

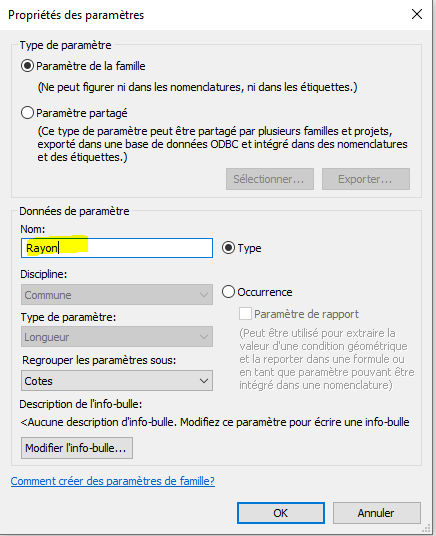

- Affectez un libellé à votre côte.
- Validez.

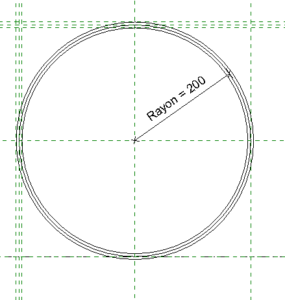

Votre cercle est désormais paramétré et vous pouvez modifier son rayon dans la famille .RFA et dans un projet .RVT.
Il est également possible de côter le diamètre d'un cercle avec un côte de diamètre en faisant la même manipulation que pour la côte de rayon.
A bientôt sur le blog Aplicit!
